業務用機器＆資材 シロ産業 HOME > 季節商品(夏) > 工場扇 > ダクトファン

関連商品一覧

ダクトファン 品番　M1357F-40DSES 【詳細表示】
商品番号 M1357F-40DSES 価　格

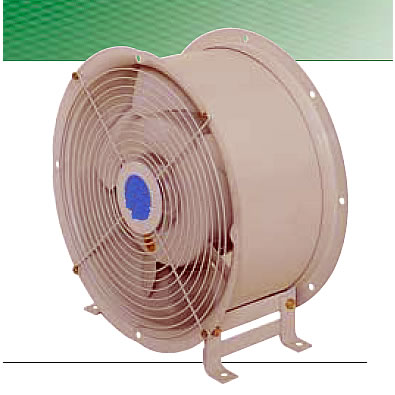

ダクトファンM1357F-40DSES 畜舎の換気送風、各種乾燥・送風まで幅広い用途にお答えします。 ダクトファン
品番　M1357F-40DSES
価格は下記をご覧下さい
■特長
●取付け脚の着脱が可能
●ダクト送風に適して高静圧形ファン採用
高い圧力がかかっても使用できる範囲が広いので、有効な設置ができます。


■外形寸法図

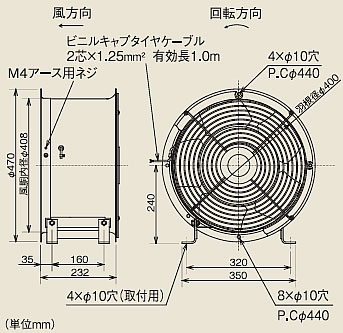

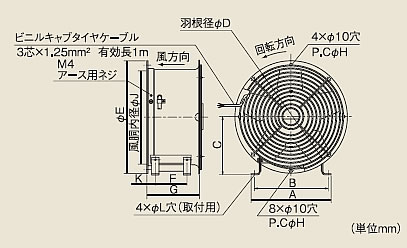

M1357F-931713A／M1357F-40ESES M1357F-40DTD1S／M1357F-40ETD1S
M1357F-50ETD1S／M1357F-50FTD1S

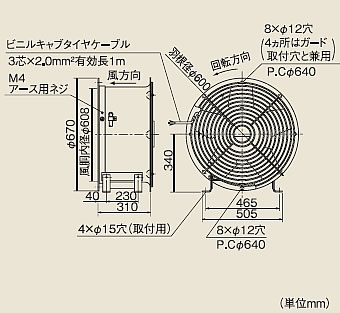

M1357F-60GTD1S

品番 A B C D E F G H J K L
M1357F-40DTD1S 350 320 240 400 470 160 232 440 408 35 10
M1357F-40ETD1S
M1357F-50ETD1S 420 390 290 500 570 190 260 540 508 35 12
M1357F-50FTD1S

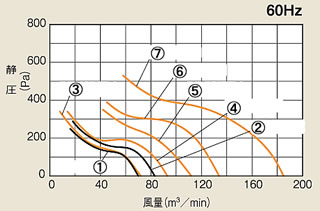

■静圧・風量特性

① M1357F-40DSES
② M1357F-40ESES
③ M1357F-40DTD1S
④ M1357F-40ETD1S
⑤ M1357F-50ETD1S
⑥ M1357F-50FTD1S
⑦ M1357F-60GTD1S

■仕様
品番 M1357F-40DSES M1357F-40ESES M1357F-40DTD1S
電源(V) 単相100 3相200
公称出力(W) 200 400 200
50Hz 定格静圧(Pa) 98 98 98
定格静圧点
おける性能		 風量(m3/min) 45 60 49
消費電力(W) 260 320 240
電流(A) 3.0 3.4 1.1
騒音(dB) 64.5 69.5 64.5
消費電力(フリーエア時)(W) 240 280 201
電流(フリーエア時)(A) 2.8 3.1 1.1
最大負荷電流(A) 3.4 4.2 1.2
起動電流(A) 12.6 16.4 7.7
60Hz 定格静圧(Pa) 117.6 117.6 117.6
定格静圧点
おける性能		 風量(m3/min) 57 72 58
消費電力(W) 360 480 340
電流(A) 3.6 4.8 1.2
騒音(dB) 67.5 72.5 67.5
消費電力(フリーエア時)(W) 320 420 301
電流(フリーエア時)(A) 3.2 4.3 1.2
最大負荷電流(A) 4.2 5.5 1.4
起動電流(A) 12.1 15.0 7.3
質量(kg) 17.4 19 16.4
※風量はオリフィスチャンバー法によって測定した換気扇として使用した場合の測定値です。
※騒音は本体吐出口にダクトを取付けた状態で吸込側前方斜め45°、1.5mの点における値です。
※単相品の200V仕様についてはご相談下さい。
※塗装色は全機種マンセル7.65Y7.6/0.7
※最大負荷電流とは使用できる限界の電流です。モータブレーカ選定の参考としてください。
(誤動作防止、最大負荷電流の1.2～1.5倍程度余裕を見てください。)




品番 M1357F-40ETD1S M1357F-50ETD1S M1357F-50FTD1S
電源(V) 3相200
公称出力(W) 400 400 750
50Hz 定格静圧(Pa) 98 147 147
定格静圧点
おける性能		 風量(m3/min) 66 70 95
消費電力(W) 410 450 650
電流(A) 1.9 2.1 3.0
騒音(dB) 69.5 73 73.5
消費電力(フリーエア時)(W) 401 380 560
電流(フリーエア時)(A) 1.8 2.0 3.0
最大負荷電流(A) 2.0 2.5 3.4
起動電流(A) 13.5 18.3 27.0
60Hz 定格静圧(Pa) 117.6 176.4 176.4
定格静圧点
おける性能		 風量(m3/min) 80 88 118
消費電力(W) 600 700 970
電流(A) 2.1 2.4 3.4
騒音(dB) 72.5 76.5 77
消費電力(フリーエア時)(W) 540 550 810
電流(フリーエア時)(A) 1.9 2.1 3.1
最大負荷電流(A) 2.2 2.6 3.7
起動電流(A) 13.1 17.0 24.7
質量(kg) 17.2 25.5 26.3
※風量はオリフィスチャンバー法によって測定した換気扇として使用した場合の値です。
※騒音は本体吐出口にダクトを取付けた状態で吸込側前方斜め45°、1.5mの点における値です。
※単相品の200V仕様についてはご相談下さい。
※塗装色は全機種マンセル7.65Y7.6/0.7
※最大負荷電流とは使用できる限界の電流です。モータブレーカ選定の参考としてください。
(誤動作防止、最大負荷電流の1.2～1.5倍程度余裕を見てください。)


品番 M1357F-60GTD1S
電源(V) 3相200
公称出力(W) 1500
50Hz 定格静圧(Pa) 196
定格静圧点
おける性能		 風量(m3/min) 120
消費電力(W) 940
電流(A) 4.5
騒音(dB) 77
消費電力(フリーエア時)(W) 700
電流(フリーエア時)(A) 4.0
最大負荷電流(A) 5.2
起動電流(A) 50.6
60Hz 定格静圧(Pa) 245
定格静圧点
おける性能		 風量(m3/min) 155
消費電力(W) 1370
電流(A) 4.8
騒音(dB) 81
消費電力(フリーエア時)(W) 1050
電流(フリーエア時)(A) 4.1
最大負荷電流(A) 6.2
起動電流(A) 48.3
質量(kg) 47
※騒音は本体吐出口にダクトを取付けた状態で吸込側前方斜め45°、1.5mの点における値です。
※単相品の200V仕様についてはご相談下さい。
※塗装色は全機種マンセル7.65Y7.6/0.7
※最大負荷電流とは使用できる限界の電流です。モータブレーカ選定の参考としてください。
(誤動作防止、最大負荷電流の1.2～1.5倍程度余裕を見てください。)



■使用上のご注意
●納入仕様書をご確認の上、ご購入頂き、取扱説明書に沿って据付けを行って下さい。
●使用条件　本体周囲・搬送空気とも温度-10℃～+40℃、常温において相対湿度80%。
この範囲を超えますと焼損、変形、回転不良、破損につながるおそれがあります。
●1日50回以上のひんぱんな起動・停止を伴う使用は、羽根破損等の原因となりますので避けて下さい。
●送風機1台にモータブレーカ1個を必ず取り付けてください。
●市販のインバータとの組合せによっては以上な振動、共振、騒音が発生することがあります。
●据付けは振動のない強固な場所にしっかり据付けてください。
据付け場所が弱いと共振を起し騒音及び羽根破損などの事故の発生する危険があります。
弱い場所は補強などをして確実に据付けて下さい。
●アース端子、アース線のある機種は、必ず接地工事をして下さい
●漏電ブレーカを必ず設置して下さい。
●塩害地域においては、早期にさびが発生するため、定期的に保守点検・清掃を行い、必要に応じて交換を行って下さい。

運賃、および消費税は、記載価格には、含まれていません。
