デジタル温調ユニット/ 品番 M1483GC-1151H 【詳細表示】
商品番号 M1483GC-1151H 価 格

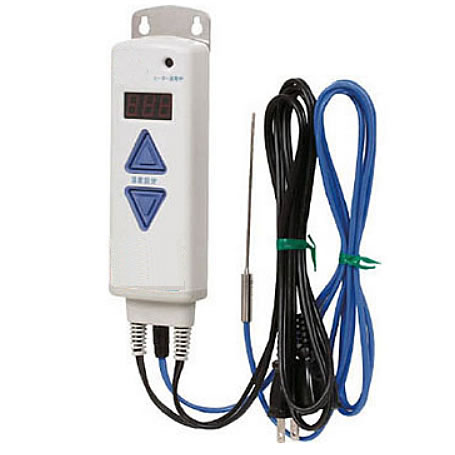

デジタル温調ユニットM1483GC-1151H 手軽にヒーターの温度コントロールができます。 デジタル温調ユニット
品番 M1483GC-1151H
価格は下記をご覧下さい
■特長
●接続は簡単 ヒーターと電源をつなぎ、センサーを入れるだけで温度コントロールができます。
●操作も簡単 操作するスイッチは、温度設定の上昇スイッチと下降スイッチの2つのみ。
あとはマイコンが自動操作をしてくれます。
●取付けも簡単 止め金具により固定、または吊り下げてもご使用できます。
●広い温度をカバー 設定可能な温度範囲の、0℃~750℃までを1レンジでカバーします。
●優れた制御特性 マイコンだから安定したコントロールをお約束します。
●出力側短絡保護装置付き
負荷(ヒーター)をショートさせた場合に短絡保護装置が働き、安全に電源を遮断します。


■負荷駆動用リレーの寿命をお知らせ(M1483GC-1151H/2151Hのみ)
負荷駆動用リレーの寿命を超えて使用し続けると、焼損事故の原因になります。
M1483GC-1151Hシリーズは、リレーの開閉動作が20万回を超えると、通電中ランプが点灯時に細かく点滅して、寿命をお知らせします。

●M1483GC-1230H特長
半導体リレーを採用
機械接点がないので長寿命です。長期・連続使用する場合には最適です。(最大負荷:3A)



■ご使用上の注意
●表示された電源電圧以外で使用すると、火災、感電の原因になります。
●ヒーター専用です。
絶対に白熱ランプやモーター、電磁接触器(リレー含む)などに使わないでください。

●爆発性・引火性のある雰囲気中では絶対に使用しないでください。
爆発・火災事故の原因になります。

●濡れた手での操作は行わないでください。感電の原因になります。
●既存配線の改造は行わないでください。
●コントローラーに水がかかり、そのまま使用すると、感電、漏電の原因になります。
●次のところでは使用しないでください。
・ 腐食ガス雰囲気 使用環境範囲外の高温・低温
・ 風呂場など多湿の場所 蒸気・水滴のかかる場所

●温度過昇防止、スイッチはありませんので、必要に応じて電源側に入れてご使用ください。
電源開閉ボックス(オプション)をご使用ください。
●強いノイズにより誤動作が起きることがあります。
ノイズ発生源から遠ざけたり、電源を変えるなどの措置を講じてください。

■寸法

電源電線・負荷用電線:2 ㎜2 × 1 m
(M1483GC-1151H 100V 用、M1483GC-1230H*2 はプラグ付き)
ケース材質:ABS

*1: 700℃以上で使用する場合は、オプションセンサー(シース径φ3. 2)をご用命ください。

*2: 電源・負荷電線にはAC125V 用プラグが付いています。
125V を超える入力電圧で使用する場合は、
プラグを切除し、電圧に適合したプラグまたは端子台をご使用ください。

*3: リレーの開閉動作が20万回を超えると、通電中ランプが点灯時に細かく点滅して、寿命をお知らせ
します。負荷駆動用リレーの寿命を超えて使用し続けると、焼損事故の原因になります。


■付属センサー

●スリーブ部は液中に入れないでください。スリーブの周囲温度は90℃以下でご使用ください。
シース材質 SUS316
測温接点 非接地形
許容差 クラス2
常用限度 700℃


品番 M1483GC-1151H M1483GC-2151H M1483GC-1230H
入力電圧 100V (50/60Hz) 単相200/220V
(50/60Hz)
単相100~220V※2
(50/60Hz)
制御デバイス リレー 半導体リレー
制御方式 ON/OFF 制御
最大負荷 1.5kW(抵抗負荷) 3kW(抵抗負荷) 電流3A(抵抗負荷)
温度設定範囲※1 0℃~750℃
温度表示範囲※1 −9℃ ~800℃
温度表示精度 ±(1 %F.S. + 2.5 ℃)
室温補正精度 ± 3℃
出力側短絡保護 負荷(ヒーター)をショートさせた場合に、電源を遮断
使用環境 5℃~40℃(湿度85%以下)但し結露しないこと
負荷駆動用リレー耐久性 20 万回以上※3
センサー K タイプ熱電対(付属品)
質量 500g 600g


■電源開閉ボックス

蘆ブレーカー内蔵により、過電流防止、短絡防止が行えます。
蘆 過昇温防止センサー入力端子、空焼防止センサー入力端子が備わっていますので、安全機能を付加することが可能です。


■寸法図
ケース材質:鋼板(塗装)



■仕様
品番 M1483CB-PS1110H M1483CB-PS1210H
電源 三相200V (50/60Hz) 三相220V (60Hz)
最大負荷
(三相200V/三相220V)
10kW/11kW
(低高負荷)
17kW/18kW
(低高負荷)
温調信号入力 接点入力 1 系統
(ヒーター通電時「閉」の無電圧接点を使用)*1)
制御信号入力 接点入力 2 系統(常時「閉」の無電圧接点を使用)*1)
保護機器 配線用遮断器 *2
使用環境 5~40℃ (湿度85%以下) ただし結露しないこと
質量 4.0kg 5.2kg


■オプションセンサー
●標準タイプ
許容差:クラス2  スリーブ部の周囲温度は90℃以下でご使用ください。
品番 シース材質 測温接点 D寸法(mm) 常用限度
M1483GT-0010H SUS316 非接地形 2.3 700℃
M1483GT-0013H 3.2 750℃



●防滴タイプ
品番 シース材質 測温接点 A寸法(mm) 常用限度
M1483GT-0025H SUS316  非接地形  250 700℃
M1483GT-0020H 500
M1483GT-0022H 700



●ニップル付きタイプ
品番 シース材質 測温接点 常用限度
M1483GT-0030H SUS316  非接地形  700℃



●丸端子付タイプ
品番 測温接点 常用限度
M1483GT-0040H 接地形  200℃



●ねじ込みタイプ
品番 シース材質 測温接点 常用限度
M1483GT-0050H SUS316  非接地形  750℃




■配線図



電源開閉ボックスを使用することで、電源スイッチ、温度過昇防止、空焼防止機能を付加できます。

運賃、および消費税は、記載価格には、含まれていません。
