アルミ軸柱360度旋回門型クレーン/ 品番 M42T22S30-LH500E 【詳細表示】
商品番号 M42T22S30-LH500E 価 格
アルミ軸柱360度旋回門型クレーンM42T22S30-LH500E 柱部旋回機能搭載 荷を吊った状態での360度手動旋回が可能
トロリによる荷の水平移動だけでなく、軸柱を中心に広範囲に荷を移動させることができる旋回タイプ
アジャスターボルトによる本機の固定が可能

製品は全て受注生産品です。
ユーザー様指定の寸法で製作可能です。
作業環境に応じた規格外での設計及び製作も承ります。
アルミ軸柱360度旋回門型クレーン
品番 M42T22S30-LH500E
価格は下記をご覧ください

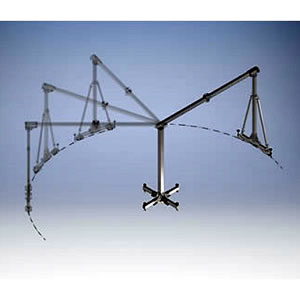

■荷を吊った状態でも360度の手動旋回が可能


■各説明

回転部(ベアリング部)
軸柱
□ 120パイプ
アジャスターボルト
⑤、⑥ 自在キャスター(φ50ナイロン車輪)
旋回柱・軸柱それぞれ4個のキャスターを装備
※キャスターにストッパーはありません
(アジャスターボルトの設置で本機の固定が可能)
アジャスターボルト
□ 50パイプ (サイドビーム)
□ 90パイプ
旋回柱
旋回柱側は内側に寄せて配置させることも可能(製品組立時)
アルミ製プレントロリ標準装備
任意の位置で簡易固定することが可能
ギヤードトロリ(スチール製)へ変更も可能


■寸法図

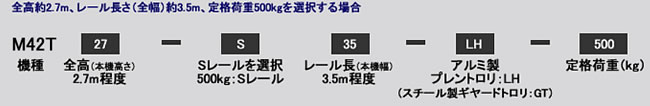

品番 M42T22S30-LH500E M42T22S40-LH500E M42T27S30-LH500E
定格荷重 500 500 500
A 全高(mm) 2250 2250 2750
B1軸柱設置域(mm) φ1360 φ1360 φ1360
B2 旋回柱奥行(mm) 1200 1200 1350
C トロリ下(mm) 1988 1988 2488
D レール長(mm) 3000 4000 3000
E トロリ可動域(mm) 2290 3290 2290
F 全幅(mm) 3500 4500 3500
G 柱間距離(mm) 2720 3720 2720
H 旋回半径(mm) 2870 3860 2880
質量(kg) 130 135 136


品番 M42T27S40-LH500E M42T33S30-LH500E M42T33S40-LH500E
定格荷重 500 500 500
A 全高(mm) 2750 3350 3350
B1軸柱設置域(mm) φ1360 φ1360 φ1360
B2 旋回柱奥行(mm) 1350 1500 1500
C トロリ下(mm) 2488 3088 3088
D レール長(mm) 4000 3000 4000
E トロリ可動域(mm) 3290 2290 3290
F 全幅(mm) 4500 3500 4500
G 柱間距離(mm) 3720 2720 3720
H 旋回半径(mm) 3870 2900 3880
質量(kg) 141 143 148



■使用材質はアルミ合金(SS材・SUS材を含む)
■アルミ製プレントロリ標準装備(ギヤードトロリへの変更も可能)
■自在キャスター(合計8車)標準装備
■旋回柱側は内側へ任意の位置で固定可能(製品組立時)
■全高全幅など指定寸法で製作可能(全高3.3m以内)
■クリーン仕様・防錆仕様も可能(別途費用申し受けます)
■お客様組立品(据付・組立は別途費用申し受けます)
■チェーンブロック不含
■質量は計算値
■受注生産品
■生産国:日本

運賃、および消費税は、記載価格には、含まれていません。
