| 手動式チェーンブロック／ 品番 M73C21ST-K2525Z |
【詳細表示】 |
| 商品番号 |
M73C21ST-K2525Z |
価 格 |
 |
世界最小計量計量チェーンブロック
特殊防錆処理チェーンを標準装備

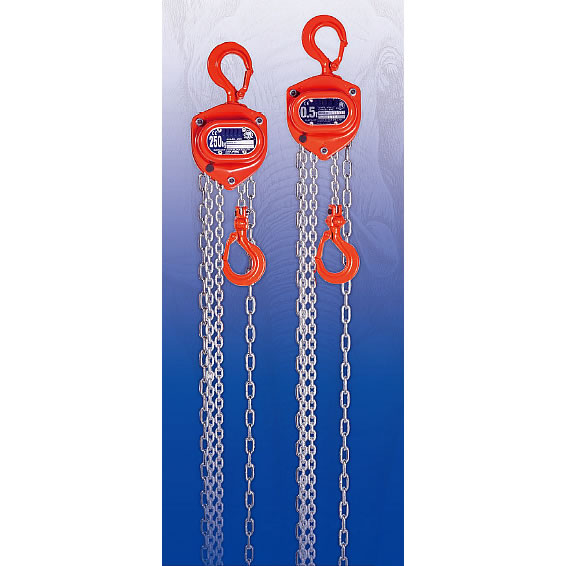

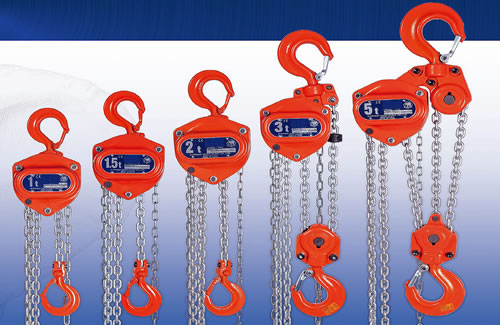

250kg～5tまでラインナップ
ドイツ安全審査機関が認めた最小破断応力1000N/mm2のロードチェーンを採用。
また、チェーン表面を硬化したことで耐摩耗性も飛躍的に向上し、長寿命・安全設計を実現。 |

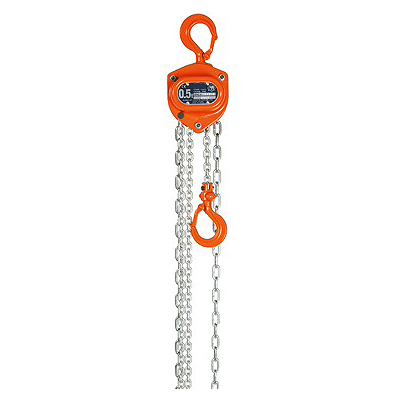

手動式チェーンブロック
品番 M73C21ST-K2525Z
廃番 |
■特長

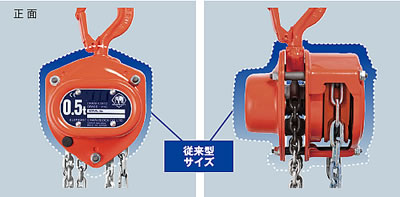

●超小型・軽量化(0.5tはメーカー製品比で自重21%減)
●巻下げ時のカミコミがない最高の操作感
●表面硬化強力チェーンは最小破断応力1000N/mm2
耐摩耗性に優れたロングライフチェーン。
●先端部が短い、最新型上下安全フックには、横ずれ防止の外れ止めを装備。
●本体とフックには、耐衝撃性、耐蝕性、密着性に優れた粉体塗装。
●ヨーロッパの安全基準に合致することを保証するCEマークを表示。
●ロードチェーン、ハンドチェーンは耐食性に優れた特殊防錆処理チェーンを採用。
■タイプ
| 250kg、0.5t |
 |
| 1t～5t |
 |
■寸法図

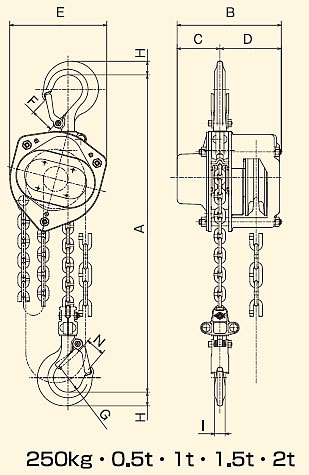

M73C21ST-K2525Z／M73C21ST-00525Z
M73C21ST-01025Z／M73C21ST-01525Z
M73C21ST-02030Z |

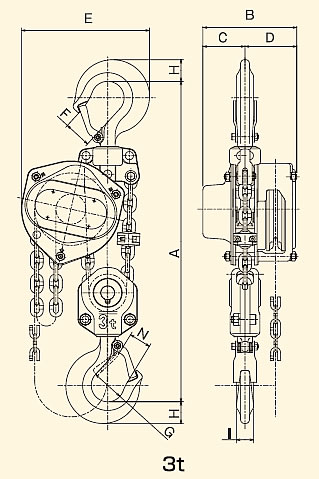

M73C21ST-03030Z |
 |
 |

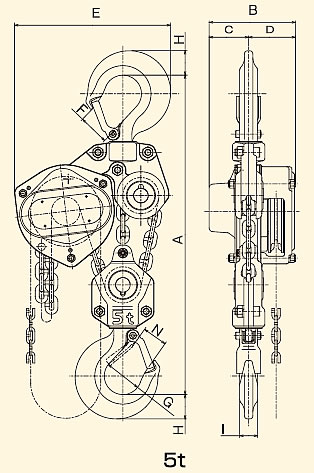

| M73C21ST-05030Z |
 |
■寸法表
| 品番 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
N |
| M73C21ST-K2525Z |
275 |
131 |
54 |
77 |
121 |
30 |
36 |
17 |
13 |
24 |
| M73C21ST-00525Z |
275 |
131 |
54 |
77 |
121 |
30 |
36 |
17 |
13 |
24 |
| M73C21ST-01025Z |
310 |
143 |
61 |
82 |
148 |
34 |
43 |
22 |
16 |
29 |
| M73C21ST-01525Z |
340 |
152 |
68 |
84 |
168 |
36 |
43 |
26 |
21 |
29 |
| M73C21ST-02030Z |
384 |
164 |
75 |
89 |
193 |
42 |
53 |
29 |
22 |
34 |
| M73C21ST-03030Z |
480 |
152 |
68 |
84 |
209 |
44 |
53 |
35 |
28 |
36 |
| M73C21ST-05030Z |
555 |
164 |
75 |
89 |
297 |
58 |
70 |
46 |
34 |
47 |
■仕様
| 品番 |
定格
荷重
(t) |
標準
揚程
(m) |
フック間
最小距離
(mm) |
手巻
力量
(kg) |
ロードチェーン |
手鎖 |
自重
(kg) |
線径×ピッチ
(mm) |
掛数 |
線径×ピッチ
(mm) |
| M73C21ST-K2525Z |
250kg |
2.5 |
275 |
13 |
4.3×12 |
1 |
4.5×23.0 |
6.1 |
| M73C21ST-00525Z |
0.5 |
2.5 |
275 |
26 |
4.3×12 |
1 |
4.5×23.0 |
6.1 |
| M73C21ST-01025Z |
1 |
2.5 |
310 |
32 |
5.6×17 |
1 |
4.5×23.0 |
9.2 |
| M73C21ST-01525Z |
1.5 |
2.5 |
340 |
33 |
6.5×19 |
1 |
4.5×23.0 |
11.7 |
| M73C21ST-02030Z |
2 |
3 |
384 |
33 |
7.5×21 |
1 |
4.5×23.0 |
16.7 |
| M73C21ST-03030Z |
3 |
3 |
480 |
38 |
6.5×19 |
2 |
4.5×23.0 |
19.4 |
| M73C21ST-05030Z |
5 |
3 |
555 |
34 |
7.5×21 |
3 |
4.5×23.0 |
33.9 |
|
運賃、および消費税は、記載価格には、含まれていません。
