| 継手アジャスタ-ホイスト吊具／ 品番 M492TS-891531A | 【詳細表示】 | |||||||||||
| 商品番号 | M492TS-891531A | 価 格 | ||||||||||
 |

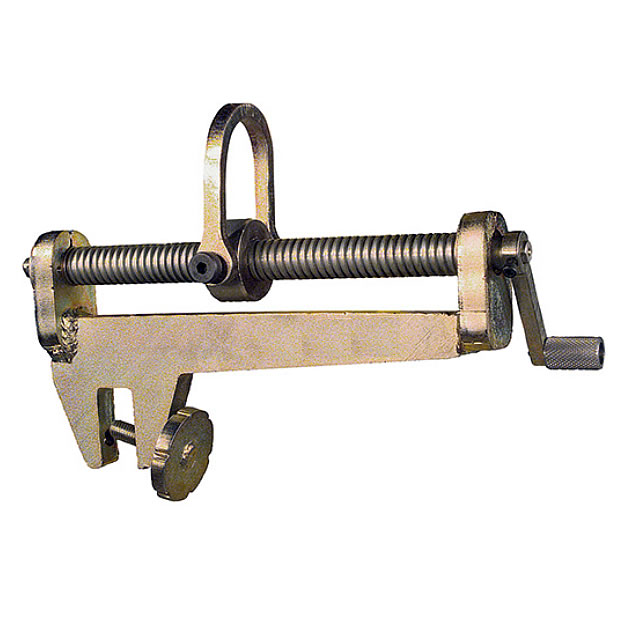

継手アジャスタ-ホイスト吊具 品番 M492TS-891531A |
|||||||||||

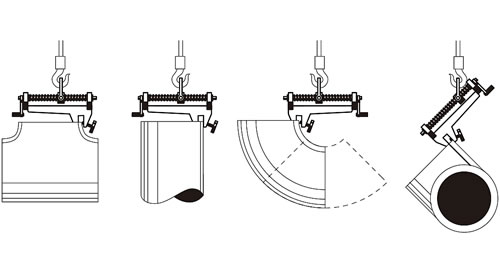

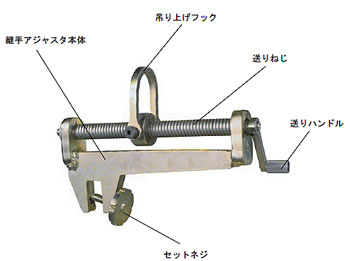

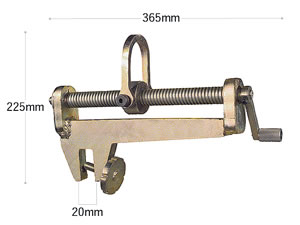

| ハンドルで重心を移動して継手の45°90°、水平出しが可能｡ 450kgの位置決めが一人で可能。 ■各部名称  ■使用方法 ①セットネジはどちらの方向からも取付けることができます。材料によって取り付け方向を変更します。  ②溶接する配管に接続する継手（または材料）を配置します。 接続する継手は、溶接する向きに置きます。 出来るだけ接続する継手の中心の位置にクレーンを準備します。  ③継手アジャスタ本体の取り付け溝に接続する継手の取付端面に近づけます。 継手アジャスタが接続する継手の中心方向に向いていることを確認します。  ④継手アジャスタは、送りハンドルを動かすことにより、理想の位置に移動することが出来ます。 ⑤セットネジを締めて材料をしっかり固定します。 ⑥クレーンのフックを吊上げハンドルに近づけます。 クレーンのフックを吊り下げフックに固定し、フックがロックされているか確認します。 ⑦接続する継手の水平、向きなどの位置あわせするために、継手アジャスタを吊上げて接続する継手を地面より少し浮かします。 ⑧継手アジャスタの送りハンドルを回して、接続する継手の傾きを修正します。 ⑨接続する継手を溶接するパイプに近づけて位置決めをします。 ⑩仮付けを行います。仮付け後、継手アジャスタを接続する継手から外します。  ■使用例  ■吊り上げ参考例  ■注意 ◆本製品は、天井クレーン、手動クレーンなどで使用する目的で製作されています。 吊上げ荷重は450kgを超えるクレーンを使用してください。 ◆本機を使用した場合の最大荷重は450kgです。最大荷重を超えた物を吊り上げないでください。 ■寸法図  ■保守・点検 以下の箇所を定期的に点検・清掃し、適時修正または交換を行ってください。 ●各部に大きな傷・ヒビなどの破損が無い事を確認してください。 ●各可動部が正常に動くことを確認してください。 ●全体の汚れはやわらかいウエスでふき取り、汚れがひどいときは、水で浸した布をよく絞ってから汚れをふき取ってください。 その後、乾いた布で拭いてください。 ●使用後は全体を清掃してください。 ■仕様
|
||||||||||||
運賃、および消費税は、記載価格には、含まれていません。
