| 最高級チェーンブロック／ 品番 M73H-0.5Z |
【詳細表示】 |
| 商品番号 |
M73H-0.5Z |
価 格 |
 |

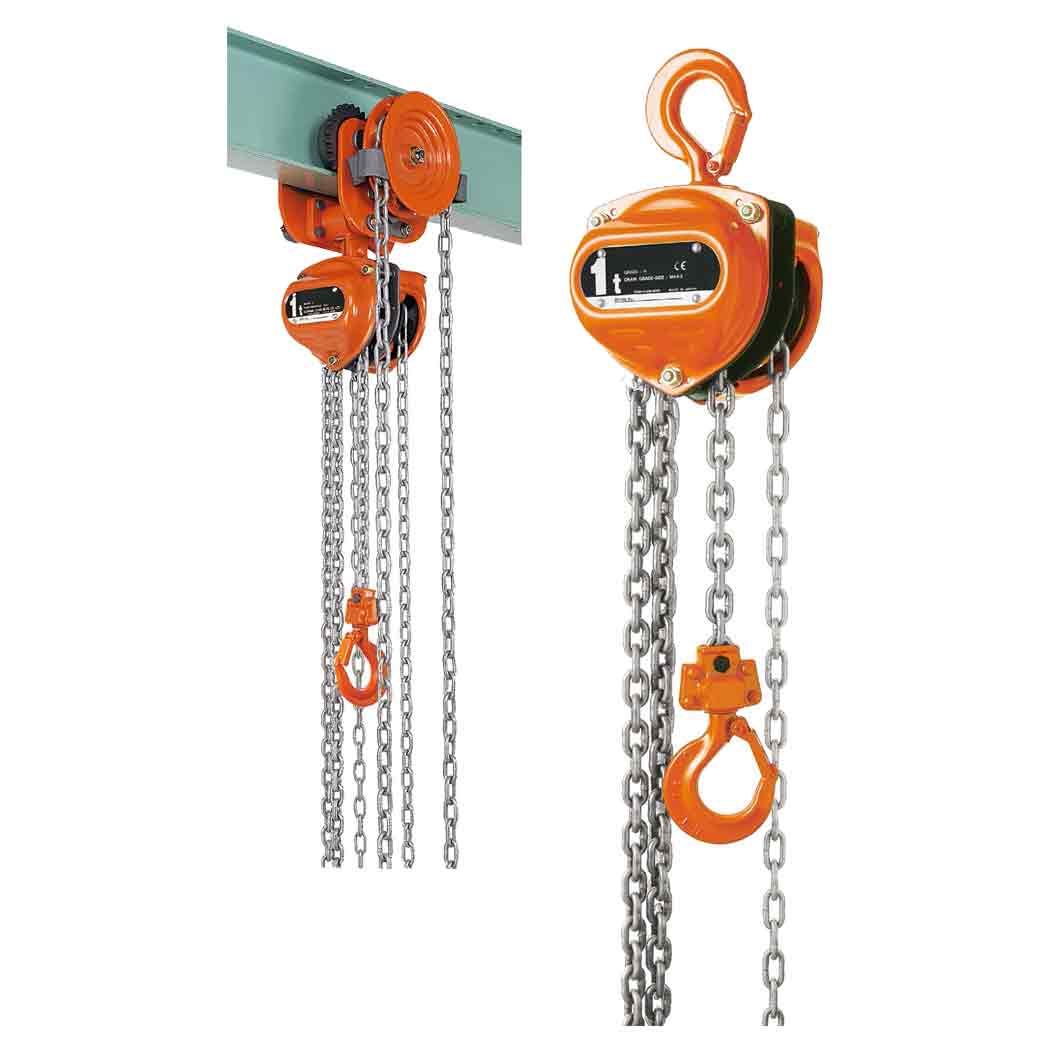

最高級チェーンブロック
品番 M73H-0.5Z
価格は下記をご覧ください |
■特長
●ボディをしっかりガードする静電粉体塗装
●衝撃に強いギャケース・本体フレーム
●高い機械効率を維持するノックピン
●高精度なギヤと軸受け構造
●異物の侵入をシャットアウトするチェーンガイド
●強力なロードチェーンは最小破断応力1000N/mm2
●信頼性の高いメカニカルブレーキ
●フェイルセーフに徹した二重つめ機構
●二重カバーで雨水、塵埃を防御
●作業性と安全性を追求した上下フックと外れ止め金具
●巻下げの限界を知らせるチェーン止め金具
■タイプ
| M73H-1Z |
M73H-5Z |
 |
 |
| M73H-10Z |
 |
| M73HG-1Z |
M73HP-1Z |
 |
 |
■仕様
| 品番 |
定格荷重
(t) |
標準揚程
(m) |
フック間
最小距離
(mm) |
巻上平均
手動力
N(kg) |
ロードチェーン |
手鎖線径×ピッチ
(mm) |
自重
(kg) |
線径×ピッチ
(mm) |
掛数 |
| M73H-0.5Z |
0.5 |
2.5 |
277 |
216(22) |
5ｘ15 |
1 |
5ｘ23.6 |
9 |
| M73H-1Z |
1 |
2.5 |
303 |
250(25.5) |
6.3ｘ19 |
1 |
5ｘ23.6 |
11.4 |
| M73H-1.6Z |
1.6 |
2.5 |
338 |
333(34) |
7.1ｘ21 |
1 |
5ｘ23.6 |
14.7 |
| M73H-2Z |
2 |
3 |
379 |
324(33) |
8ｘ24 |
1 |
5ｘ23.6 |
21 |
| M73H-2.5Z |
2.5 |
3 |
416 |
324(33) |
9ｘ27 |
1 |
5ｘ23.6 |
25.4 |
| M73H-3.1Z |
3.1 |
3 |
516 |
343(35) |
7.1ｘ21 |
2 |
5ｘ23.6 |
24 |
| M73H-5Z |
5 |
3 |
613 |
343(35) |
9ｘ27 |
2 |
5ｘ23.6 |
39.5 |
| M73H-7.5Z |
7.5 |
3.5 |
760 |
368(37.5) |
9ｘ27 |
3 |
5ｘ23.6 |
70 |
| M73H-10Z |
10 |
3.5 |
789 |
368(37.5) |
9ｘ27 |
4 |
5ｘ23.6 |
82 |
| 品番 |
定格
荷重
(t) |
標準
揚程
(m) |
フック間
最小距離
(mm) |
ギャードトロリ
横行平均
手動力
（N(kg)） |
適用横行レール(mm) |
自重
(kg) |
| 幅 |
最小高さ |
最小回転半径 |
| ギャードトロリー結合1式 |
| M73HG-0.5Z |
0.5 |
2.5 |
299 |
19.6(2) |
75・100・125 |
125(100) |
900 |
21 |
| M73HG-1Z |
1 |
2.5 |
320 |
34.3(3.5) |
75・100・125 |
150(125) |
1100 |
27.4 |
| M73HG-1.6Z |
1.6 |
2.5 |
369 |
39.2(4) |
100・125・150 |
180 |
1200 |
39.2 |
| M73HG-2Z |
2 |
3 |
403 |
53.9(5.5) |
100・125・150 |
180 |
1200 |
46 |
| M73HG-2.5Z |
2.5 |
3 |
458 |
68.6(7) |
100・125・150 |
180 |
1700 |
58.9 |
| M73HG-3.1Z |
3.1 |
3 |
521 |
78.4(8) |
100・125・150 |
180 |
1700 |
57.5 |
| M73HG-5Z |
5 |
3 |
632 |
112.7(11.5) |
125・150・175 |
250(200) |
2300 |
95.3 |
| M73HG-7.5Z |
7.5 |
3.5 |
706 |
147(15) |
150・175・190 |
330 |
3000 |
177 |
| M73HG-10Z |
10 |
3.5 |
794 |
186.2(19) |
150・175・190 |
330 |
3000 |
199 |
| プレントロリー結合1式 |
| M73HP-0.5Z |
0.5 |
2.5 |
299 |
19.6(2) |
75・100・125 |
125(100) |
900 |
17 |
| M73HP-1Z |
1 |
2.5 |
320 |
34.3(3.5) |
75・100・125 |
150(125) |
1100 |
22.4 |
| M73HP-1.6Z |
1.6 |
2.5 |
369 |
39.2(4) |
100・125・150 |
180 |
1200 |
33.7 |
| M73HP-2Z |
2 |
3 |
403 |
53.9(5.5) |
100・125・150 |
180 |
1200 |
40 |
| M73HP-2.5Z |
2.5 |
3 |
458 |
68.6(7) |
100・125・150 |
180 |
1700 |
52.4 |
| M73HP-3.1Z |
3.1 |
3 |
521 |
78.4(8) |
100・125・150 |
180 |
1700 |
51 |
| M73HP-5Z |
5 |
3 |
632 |
112.7(11.5) |
125・150・175 |
250(200) |
2300 |
87.5 |
| M73HP-7.5Z |
7.5 |
3.5 |
706 |
147(15) |
150・175・190 |
330 |
3000 |
168 |
| M73HP-10Z |
10 |
3.5 |
794 |
186.2(19) |
150・175・190 |
330 |
3000 |
182 |
注1.()内数値はプレントロリ結合式の場合です。
| ギャードトロリ |
プレントロリ |
 |
 |
| 品番 |
定格荷重
(t) |
ギャードトロリ
標準揚程
(m) |
適用横行
レール幅
(mm) |
最小回転半径
(mm) |
自重(kg) |
| ギャードトロリ |
| M73G-0.5Z |
0.5 |
2.5 |
75・100・125 |
900 |
12 |
| M73G-1Z |
1 |
2.5 |
75・100・125 |
1100 |
16 |
| M73G-1.6Z |
1.6 |
2.5 |
100・125・150 |
1200 |
24.5 |
| M73G-2Z |
2 |
3 |
100・125・150 |
1200 |
25 |
| M73G-2.5-3.1Z |
2.5/3.1 |
3 |
100・125・150 |
1700 |
33.5 |
| M73G-5Z |
5 |
3 |
125・150・175 |
2300 |
55.8 |
| M73G-7.5-8Z |
7.5/8.0 |
3.5 |
150・175・190 |
3000 |
107 |
| M73G-10Z |
10 |
3.5 |
150・175・190 |
3000 |
117 |
| プレントロリ |
| M73P-0.5Z |
0.5 |
2.5 |
75・100・125 |
900 |
8 |
| M73P-1Z |
1 |
2.5 |
75・100・125 |
1100 |
11 |
| M73P-1.6Z |
1.6 |
2.5 |
100・125・150 |
1200 |
19 |
| M73P-2Z |
2 |
3 |
100・125・150 |
1200 |
19 |
| M73P-2.5-3.1Z |
2.5/3.1 |
3 |
100・125・150 |
1700 |
27 |
| M73P-5Z |
5 |
3 |
125・150・175 |
2300 |
48.5 |
| M73P-7.5-8Z |
7.5/8.0 |
3.5 |
150・175・190 |
3000 |
98 |
| M73P-10Z |
10 |
3.5 |
150・175・190 |
3000 |
100 |
|
運賃、および消費税は、記載価格には、含まれていません。
