ジョイントに水平調整用の脚を取り付けた金具です。
屋内専用のため、屋外で使用する場合は防錆処理を必ず行って下さい。

■使用イメージ

■タイプ/使用イメージ
M4227PJS-EG151A500J |
M4227PJS-EG151A500PJ |

 |

 |
M4227PJS-EG151A500AJ |
M4227PJS-EG151A2000BJ |

 |

 |
M4227PJS-EG152L500TJ |
M4227PJS-EG152L500PTJ |

 |

|
M4227PJS-EG152L500ATJ |
M4227PJS-EG152L2000BTJ |

 |

 |
M4227PJS-EG153Y500J |
M4227PJS-EG153Y500PJ |

 |
 |
M4227PJS-EG153Y500AJ |
M4227PJS-EG153Y2000BJ |

 |

 |
■仕様
品番 |

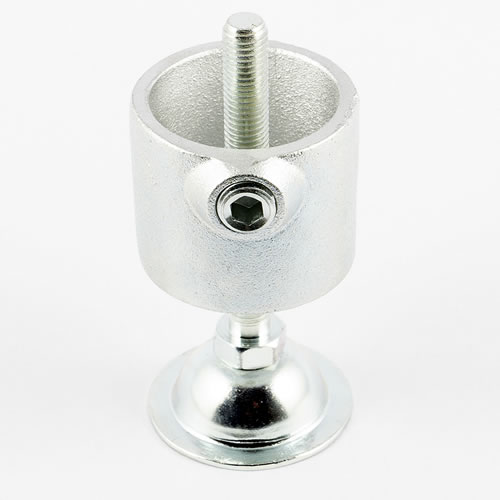

M4227PJS-EG151A500J |

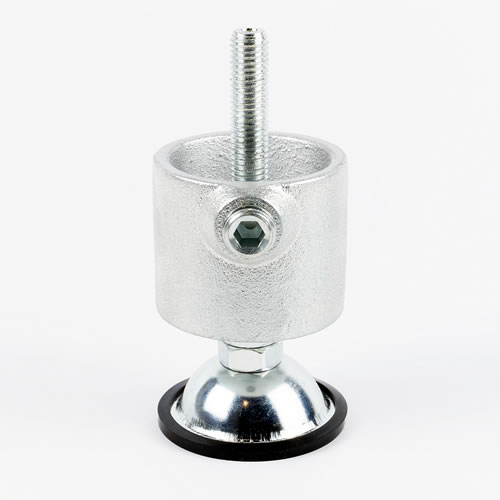

M4227PJS-EG151A500PJ |
タイプ |
ラウンド型水平調整カップ |
傾斜対応 水平調整金具
防傷パッキン付きラウンド型 |
貫通:管止 |
0:1 |
0:1 |
重量 |
610g |
610g |
耐荷重 |
500kg |
500kg |
想定使用環境 |
屋内・屋外(屋外では防錆必須) |
材質 |
FCD450(タグタイル)/SS400 |
表面処理※1 |
電解亜鉛めっき |
表面色 |
メタリックシルバー |
留めビス※2 |
M16-16(電解亜鉛メッキ) |
締付金具 |
L型棒レンチ R-8(8mm) |
締付トルク |
30N |
パイプサイズ |
48.6mm |
挿入深さ |
35mm |
引張強度 |
762kg(30N時、安全係数80%) |
※1使用する環境によっては錆が大変発生しやすい為、必ず防錆対策等を行ってください。
また、防錆対策を行った後でも定期的な点検等のメンテナンスを推奨いたします。
※2金具のビスにつきましては、あらかじめ必要数が付属されております。
※3保証値ではなくあくまで参考値となっておりますので、ご了承の上、ご使用ください。
品番 |
M4227PJS-EG151A500AJ |

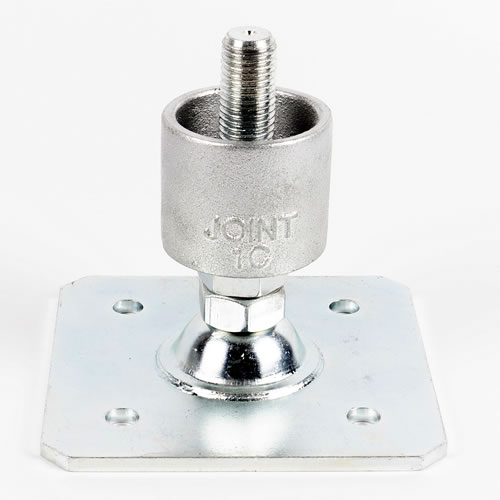

M4227PJS-EG151A2000BJ |
タイプ |
傾斜対応 水平調整金具
アンカー付き |
傾斜対応 水平調整金具
防傷パッキン付きラウンド型 |
貫通:管止 |
0:1 |
0:1 |
重量 |
640g |
610g |
耐荷重 |
500kg |
500kg |
想定使用環境 |
屋内・屋外(屋外では防錆必須) |
材質 |
FCD450(タグタイル)/SS400 |
表面処理※1 |
電解亜鉛めっき |
表面色 |
メタリックシルバー |
留めビス※2 |
M16-16(電解亜鉛メッキ) |
締付金具 |
L型棒レンチ R-8(8mm) |
締付トルク |
30N |
パイプサイズ |
48.6mm |
挿入深さ |
40mm |
引張強度 |
762kg(30N時、安全係数80%) |
※1使用する環境によっては錆が大変発生しやすい為、必ず防錆対策等を行ってください。
また、防錆対策を行った後でも定期的な点検等のメンテナンスを推奨いたします。
※2金具のビスにつきましては、あらかじめ必要数が付属されております。
※3保証値ではなくあくまで参考値となっておりますので、ご了承の上、ご使用ください。
品番 |

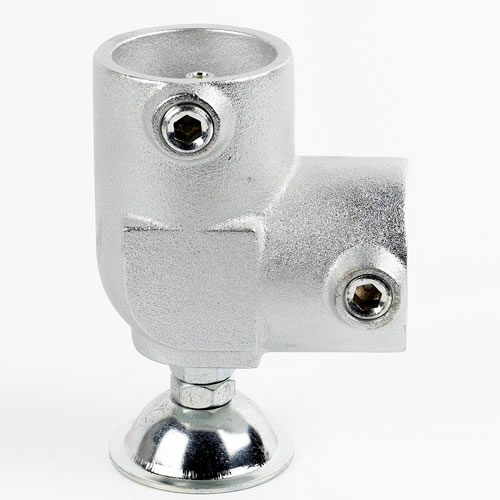

M4227PJS-EG152L500TJ |

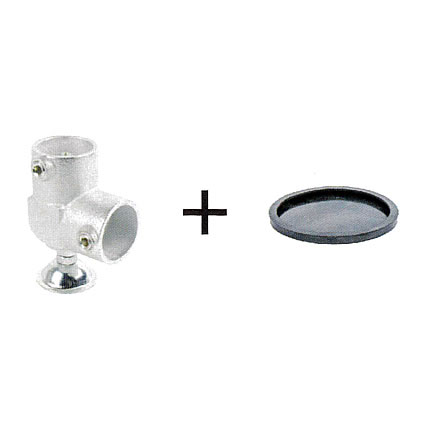

M4227PJS-EG152L500PTJ |
タイプ |
傾斜対応 水平調整金具
エルボラウンド型 |
傾斜対応 水平調整金具
防傷パッキン付きエルボラウンド型 |
貫通:管止 |
0:2 |
0:2 |
重量 |
1,010g |
1,010g |
耐荷重 |
500kg |
500kg |
想定使用環境 |
屋内・屋外(屋外では防錆必須) |
材質 |
SS400(板金溶接加工品) |
表面処理※1 |
電解亜鉛めっき |
表面色 |
メタリックシルバー |
留めビス※2 |
M16-16(電解亜鉛メッキ) |
締付金具 |
L型棒レンチ R-8(8mm) |
締付トルク |
30N |
パイプサイズ |
48.6mm |
挿入深さ |
40mm |
引張強度 |
762kg(30N時、安全係数80%) |
※1使用する環境によっては錆が大変発生しやすい為、必ず防錆対策等を行ってください。
また、防錆対策を行った後でも定期的な点検等のメンテナンスを推奨いたします。
※2金具のビスにつきましては、あらかじめ必要数が付属されております。
※3保証値ではなくあくまで参考値となっておりますので、ご了承の上、ご使用ください。
品番 |
M4227PJS-EG152L500ATJ |

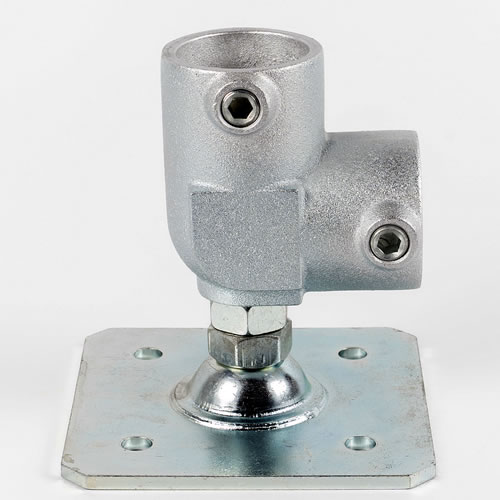

M4227PJS-EG152L2000BTJ |
タイプ |
傾斜対応 水平調整金具
エルボアンカー付き型 |
傾斜対応 水平調整金具
エルボ重量用スクエア型 |
貫通:管止 |
0:2 |
0:2 |
重量 |
1,040g |
2,330g |
耐荷重 |
500kg |
2000kg |
想定使用環境 |
屋内・屋外(屋外では防錆必須) |
材質 |
パイプ接続部品:ダクタイル(FCD450)
水平ベース部品:鉄(板金溶接加工品) |
表面処理※1 |
電解亜鉛めっき |
表面色 |
メタリックシルバー |
留めビス※2 |
M16-16(電解亜鉛メッキ) |
締付金具 |
L型棒レンチ R-8(8mm) |
締付トルク |
30N |
パイプサイズ |
48.6mm |
挿入深さ |
40mm |
引張強度 |
762kg(30N時、安全係数80%) |
※1使用する環境によっては錆が大変発生しやすい為、必ず防錆対策等を行ってください。
また、防錆対策を行った後でも定期的な点検等のメンテナンスを推奨いたします。
※2金具のビスにつきましては、あらかじめ必要数が付属されております。
※3保証値ではなくあくまで参考値となっておりますので、ご了承の上、ご使用ください。
品番 |

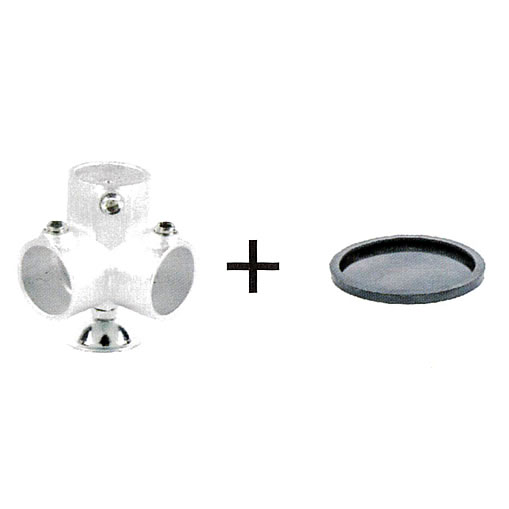

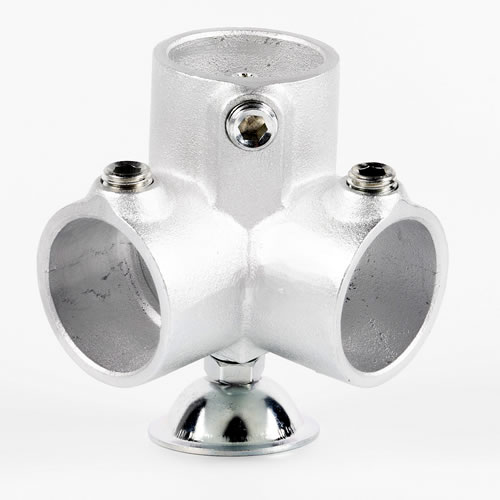

M4227PJS-EG153Y500J |
M4227PJS-EG153Y500PJ |
タイプ |
傾斜対応 水平調整金具
Y型コーナーラウンド型 |
傾斜対応 水平調整金具
防傷パッキン付きY型コーナーラウンド型 |
貫通:管止 |
0:3 |
0:3 |
重量 |
1,220g |
1,220g |
耐荷重 |
500kg |
500kg |
想定使用環境 |
屋内・屋外(屋外では防錆必須) |
材質 |
パイプ接続部品:ダクタイル(FCD450)
水平ベース部品:鉄(板金溶接加工品) |
表面処理※1 |
電解亜鉛めっき |
表面色 |
メタリックシルバー |
留めビス※2 |
M16-16(電解亜鉛メッキ) |
締付金具 |
L型棒レンチ R-8(8mm) |
締付トルク |
30N |
パイプサイズ |
48.6mm |
挿入深さ |
40mm |
引張強度 |
762kg(30N時、安全係数80%) |
※1使用する環境によっては錆が大変発生しやすい為、必ず防錆対策等を行ってください。
また、防錆対策を行った後でも定期的な点検等のメンテナンスを推奨いたします。
※2金具のビスにつきましては、あらかじめ必要数が付属されております。
※3保証値ではなくあくまで参考値となっておりますので、ご了承の上、ご使用ください。
品番 |

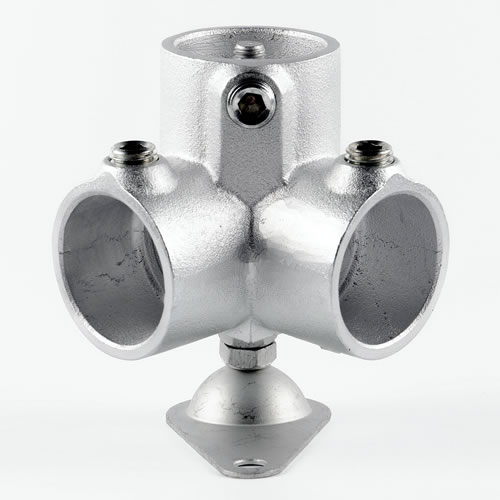

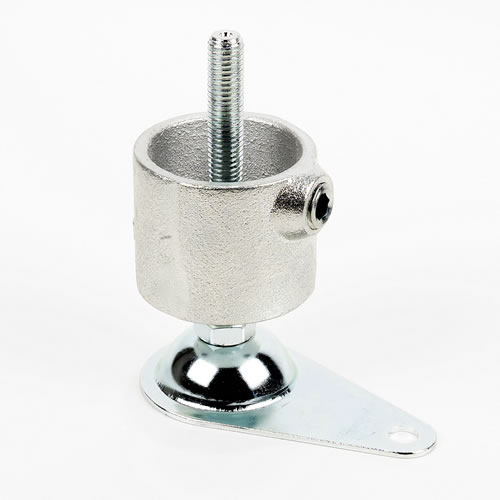

M4227PJS-EG153Y500AJ |

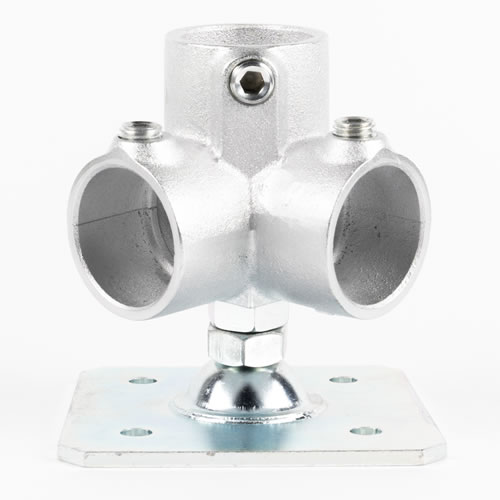

M4227PJS-EG153Y2000BJ |
タイプ |
傾斜対応 水平調整金具
Y型コーナーアンカー付き |
傾斜対応 水平調整金具
スクエア型 Y型コーナー型 |
貫通:管止 |
0:3 |
0:3 |
重量 |
1,250g |
2,340g |
耐荷重 |
500kg |
2000kg |
想定使用環境 |
屋内・屋外(屋外では防錆必須) |
材質 |
パイプ接続部品:ダクタイル(FCD450)
水平ベース部品:鉄(板金溶接加工品) |
表面処理※1 |
電解亜鉛めっき |
表面色 |
メタリックシルバー |
留めビス※2 |
M16-16(電解亜鉛メッキ) |
締付金具 |
L型棒レンチ R-8(8mm) |
締付トルク |
30N |
パイプサイズ |
48.6mm |
挿入深さ |
40mm |
引張強度 |
762kg(30N時、安全係数80%) |
※1使用する環境によっては錆が大変発生しやすい為、必ず防錆対策等を行ってください。
また、防錆対策を行った後でも定期的な点検等のメンテナンスを推奨いたします。
※2金具のビスにつきましては、あらかじめ必要数が付属されております。
※3保証値ではなくあくまで参考値となっておりますので、ご了承の上、ご使用ください。 |
