| 屋外単管パイプたわみ軽減直行型継手（t2.4mm用）／品番 M4250SPJ-GS01LDS | 【詳細表示】 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 商品番号 | M4250SPJ-GS01LDS | 価 格 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
屋外単管パイプたわみ軽減直行型継手（t2.4mm用） 品番 M4250SPJ-GS01LDS 価格は下記をご覧ください |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

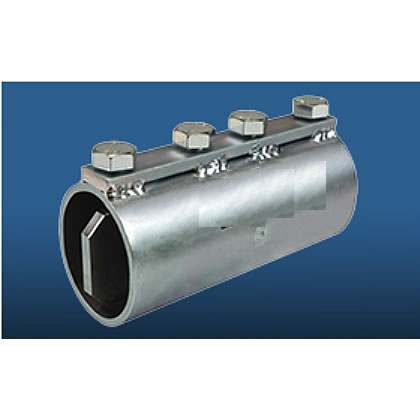

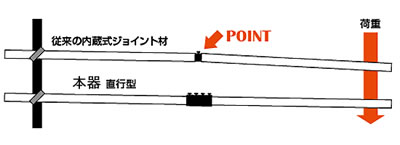

| 単管パイプ同士をまっすぐにより強固に、まるで1本モノかのように繋ぐことが出来る。 ■単管ジョイント「直行型」について 単管パイプと単管パイプを丸で1本物かの様により強固に繋ぐことが出来る接続金具です。 「直行型」に両端から単管パイプを差し込み4本のハイテンションボルトで締めこみます。 本体内部の補助板の働きにより、差し込まれた2本の単管パイプは直線上の位置を維持し、ボルトの締め付けによる単管パイプの変形を防ぎます。 ボルトの締め付けトルク40Nmで、JQA引張試験16.9kNです。 又、ハイテンションボルトを使用していますのでボルトが坐骨する危険性はありません。 現行の単管パイプを直線に繋ぐ方法としては、複数のクランプと単管パイプで接続するか、単管パイプの内部に接続金具を挿入する方法で行われています。 クランプでの接続は、部品点数が多くなり一人での作業が困難になります。 内部に挿入する接続金具は、接続箇所が緩み・ガタツキ・坐骨などが生じる恐れがあります。 「直行型」は、少ない部品点数でより早く、一人でより強固に安全に単管パイプを接続させる事が出来ます。 JQA（一般財団法人 日本品質保証機構）の引抜検査では「16.9kN」の結果が出ていますので接続部の抜け、緩み、坐骨等が生じる事はありません。 「直行型」は基本的に、単管パイプの肉厚が2.4mm用と1.8mm用の仕様になっています。 ■単管パイプを１個でまっすぐ強固につなぐ。 ●単管パイプ 外径48.6mm×厚み2.4mm用と外径48.6mm×1.8mm用の2種類があります。 ●接続部の緩み・ガタツキ・坐骨が生じません。 ●少ない部材点数で一人でより早く強固にまっすぐつなげます。 ●ボルトはハイテンションボルトを使用しています。 ●ボルトを締め込んでも単管は変形しません。 ■揺れ・たわみによる不安感を解消 ガッチリと固定するマッスグッドの構造を、単管パイプのジョイントに特化させました。  ■1.8mm用には"L"の文字を刻印 直行型1.8mm用には上部ボルトの間に"L"文字が刻印されていますので、識別が簡単に出来るようになっています。  ■仕様

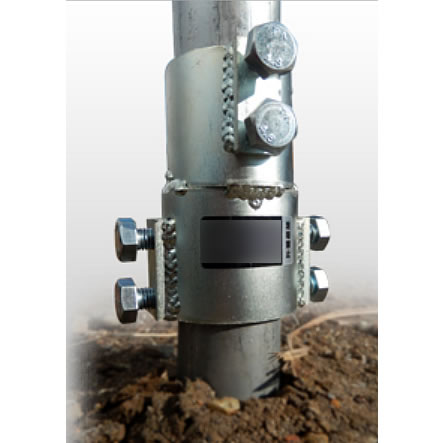

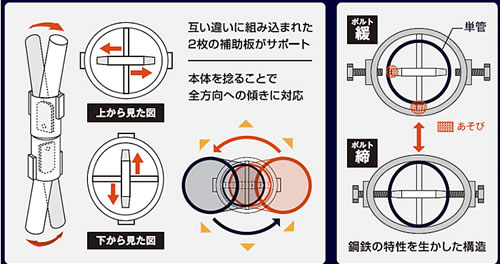

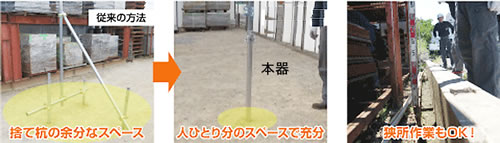

屋外単管パイプ垂直接続自在型継手（t2.4mm用）／品番 M4250SPJ-GA01DS 作業時間と部材費用のカットをしながら、杭の歪みを直し、垂直に単管をくみ上げる 狭所作業でも一人で楽々 単管杭と単管パイプを垂直につなげる接続金具   ■単管パイプを手元いらずで垂直に立て起こす、職人いらず ●外径Φ48.6厚み2.4mm仕様 ●未熟練の作業員でも単管パイプを一人で垂直に立て起こせます。 ●捨て杭を打つスペースがない狭い場所に有効です。   地面に打ち込まれた単管杭と単管パイプを垂直に繋げる接続金物です。 現行は、自在クランプ2個を用いる方法で接続しています。 斜めに打込まれた単管杭に接続させる場合は、2個の自在クランプを単管杭の支点を中心に回転させ、同時に自在クランプをひねりながら調整し、単管パイプを垂直に立て起します。 この方法では、垂直に立て起された単管パイプの支点が大きくずれ、複数の単管パイプの支点を揃えたい時などに問題が生じます。 又、この作業にはある程度の経験と知識が必要となり、長い単管パイプを立て起す場合は一人の作業員では困難で、複数の作業員が必要となります。 「自在型」を斜めに打ち込まれた単管杭に差し込み、次は「自在型」に立て起す単管パイプを差し込みます。 この時点で「自在型」や単管パイプを手で保持し続ける必要は無く、杭の支点と立て起す単管パイプの支点のずれもほとんどありません。 本体の回転と、十字方向に取り付けられた8本のボルト（上下部 各4本）の締め付け調整で垂直に立て起し固定します。 ボルトの締め付け調整は、経験の浅い作業員でも簡単に出来ます。 「マッスグッド・自在型」を使用すれば、これらの作業を一人の作業員で行う事が可能になり、土木・建築現場での熟練工や人手不足の問題解決にも役立てることが出来ます。 ボルトの締め付けトルクの推奨は35NmでJQA（一般財団法人 日本品質保証機構）の引抜き検査では「60.4kN」の結果が出ていますので、接続部の抜け・緩み等が生じる事はありません。 ■仕様
屋外単管パイプロープ張り用金具（片側リングタイプ）／（両側リングタイプ） 片側リングタイプ ロープやチェーンを通すのに最適 片側・両側タイプの2種類  両側リングタイプ アイボルトを仕込みナットで固定する だけなので簡単に設置出来ます。  アイボルトを締めてナットで固定するだけで簡単に取り付け可能です。 片側リングのSタイプと両側リングのWタイプの2種類があります。 ※注意：単管杭「スカット91」を「たたき」以外で打込み、頭部が変形した場合は使用できません。 市販のプラチェーン・トラロープ・スチールチェーンを通す事が出来ます。 ※注意：スチールチェーンを通す場合はチェーンの大きさを確認して下さい。
■仕様

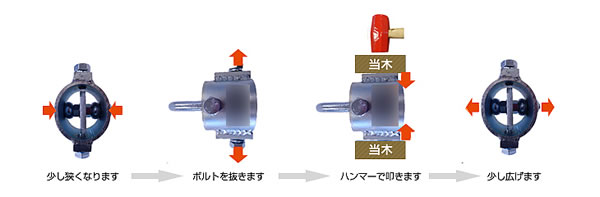

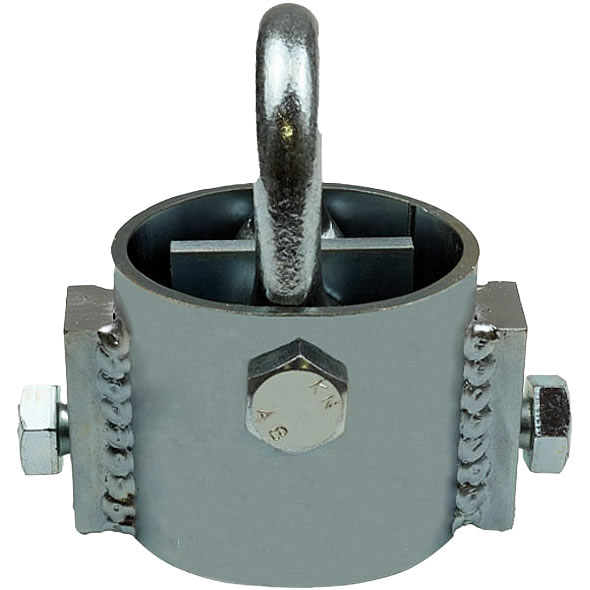

屋外単管パイプ引抜用金具/M4250SPJ-CH01DS 打込んだり単管を引抜く際に使用します。 流用することにより簡単に取外しが出来、ボルトを締め込んでも頭部の変形を防ぎます。 又、突風対策として様々な設営施設をワイヤーやロープなどで強固に固定する時などにも有効です。 外径φ48.6厚み2.4mm仕様  ●単管の頭部の変形を防ぐ ●ハイテンションボルトを使用しているので、十分な締付けトルクを得る事が出来る。 ●ボルトの頭部が潰れボルトが抜けなくなる事が無く、メンテナンスを繰り返しながら長期間の使用が可能である。 ■単管杭や単管を引抜きます。  ■突風対策として設営施設を強固に固定します  ■単管が入りにくくなった場合  ■仕様
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
運賃、および消費税は、記載価格には、含まれていません。
