電動シリンダーマイコン制御テーブルリフト(200V 0.4kw)/
品番 MD18LI-250-0510W3Tシリーズ
【詳細表示】
商品番号 MD18LI-250-0510W3Tシリーズ 価格
電動シリンダーマイコン制御テーブルリフト(三相200V)MD18LI-250-0510W3T 積載荷重:100〜1000kg
2台同時に上昇・下降が可能なため、大型なワークに対して低コストで、高さ調整が簡単にできます。
ボールネジ式のACモーターを使用することで、リフター2台を同時にほぼ均等に動作させる事が可能。作業ラインを確保する場合などに最適です。
電動シリンダーマイコン制御テーブルリフト(200V 0.4kw)
品番 MD18LI-250-0510W3T
廃番
■特長
●油圧リフター並の低価格
●3相AC200V電源
●ジャバラ式フルカバー(末尾にJ)
●LED付フットスイッチ
●最大使用頻度80回/h・最大起動頻度10回/分
●マイコンインバーター制御(オプション)・スピードコントロール※1・スロースタート機能
●上下限リミットスイッチ付
●連続使用回数10万回対応
※1 標準昇降速度の0.4〜1.5倍、但し標準速度を上回る場合積載荷重は50%となります。

■オプション
●端子台仕様:三相AC200V
●マイコンインバータ制御
注)テーブル側方からの積載時:A側からは1/2、B側からは1/4の積載荷重(表中)以下で行って下さい。
注)テーブル上で溶接作業はしないで下さい。

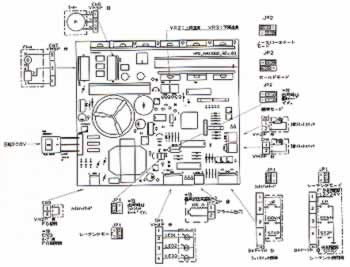

■マイコン基盤


■電気回路図:100V仕様


■マイコン・インバータ基盤(オプション)

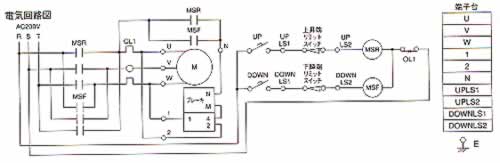

■電気回路図:200V端子台仕様


■仕様 (mm)
品番 電源
電圧
(三相)
積載
荷重
テーブル
寸法W×L
ストローク
(ST)
テーブル
高さ
(H〜H1)
昇降
時間
(50/60Hz)
自重
(kg)
備考 価格
MD18LI-250-0510W3T 200V
0.4kw
250kg 500×1050 1750 600〜2350 36/30 210 スタン
ダード
廃番
MD18LI-250-0610W3T 600×1050 213 廃番
MD18LI-500-0510T 500kg 500×1050 750 155〜905 22/18 141 廃番
MD18LI-500-0610T 650×1050 145 廃番
MD18LI-500-0810T 800×1050 176 廃番
MD18LI-500-0512T 500×1200 860 155〜1015 22/18 154 廃番
MD18LI-500-0612T 650×1200 159 廃番
MD18LI-500-0812T 800×1200 189 廃番
MD18LI-500-0510WT 500×1050 1200 400〜1600 36/30 170 廃番
MD18LI-500-0610WT 600×1050 173 廃番
MD18LI-500-0810WT 800×1050 196 廃番
MD18LI-500-1010WT 1050×1050 202 廃番
MD18LI-750-0615T 750kg 600×1500 990 230〜1220 36/30 215 廃番
MD18LI-750-0815T 800×1500 226 廃番
MD18LI-1000-0510T 1000kg 500×1050 500 205〜705 22/18 149 廃番
MD18LI-1000-0610T 650×1050 153 廃番
MD18LI-1000-0810T 800×1050 188 廃番
MD18LI-1000-0612T 600×1200 780 230〜1010 36/30 174 廃番
MD18LI-1000-0812T 800×1200 202 廃番
MD18LI-500-0612JT 500kg 650×1200 750 155〜905 22/18 168 ジャバラ 廃番
MD18LI-500-0713JT 750×1350 860 155〜1015 190 廃番
MD18LI-1000-0612JT 1000kg 650×1200 500 205〜705 22/18 176 廃番
MD18LI-1000-0713JT 750×1350 780 230〜1010 36/30 204 廃番
※スピードコントロール、スロースタート機能は、マイコンインバータ制御モデルに限ります。



■駆動系にボールネジを採用。油圧を使用しないメカニズムドライブ構造。
メカリフトは昇降機構にボールネジを使用した「ドライシリンダー方式」でコンパクト化に成功。
最小限のボディは、設置場所を選びません。また、ブラシレス・モータの採用で、超寿命&メンテナンスフリーを実現しました。

ボールネジ駆動部 ボールネジ
ベクトル制御マイコン基板 フットスイッチ(LED付)


■メカリフトの特長
●低価格設定
油圧式リフターと比べ低価格です。

●油漏れがない
油圧を使用しないドライシリンダーの採用により、油漏れがなく周囲の環境をいつでもクリーンに保てます。

●長寿命
ブラシレスのため、ブラシの磨耗による短寿命や漏電の心配がありません。(ミニタイプ)

●スムーズな動作
ベクトル制御によりスムーズに動作します。また、荷重変化による上昇、下降速度の変化がほとんどありません。

●自然降下ゼロ
積載したまま長時間放置しても、テーブルが自然降下をおこすことがなく、常に一定の高さを保てます。

●静粛性が高い
モーター駆動による静音運転が快適な環境を約束します。

●保守が容易
油漏れなどの事故がないため、長期にわたって使用してもメンテナンスの繁雑さがありません。

●ユニット内蔵
パワーユニットがリフター本体に内蔵されている為、設置場所に制約がありません。

●異常表示
異常が発生した場合、フットスイッチ上のLEDで表示します。

●高出力ブラシレスDCモーター内蔵
良質の永久磁石“ネオジウムマグネット”を使用し、小型で高出力(電圧 DC90V、出力70W)を実現。(ミニタイプ)

●高機能フットスイッチ
硬質プラスチック製で割れにくく、2色(UP:黒、DOWN:赤)に色分けされ視認性も良。
内部のリミットスイッチは破損しにくい防水仕様です。アラーム表示(LED)機能付。

●荷重による速度変化が少ない
ブラシレスモーターでは内蔵のホール素子の信号で回転速度を把握できるため、モーターの電流値と転流周波数を制御し速
度制御を行うことが可能になりました。(ミニタイプ)

●高効率
油圧式より効率が良いため、小さい出力のモーターで大きな積載荷重への対応が可能になりました。

■ベクトル制御の特長
従来方式(120°通電方式)はモータに印加する電流が方形波であるのに対しベクトル制御は回転子の位置(磁石の角度)に
対して正弦波になるような電圧を印加してモータ電流を制御することが可能になります。


・・・・・・このため次のような利点があります。
●高効率でトルク脈動の少ない運転が可能になります。
●磁石の角度に対応したモータ電流を抑制することができ、よりスムーズな加減速と正確な停止制度を実現できます。
●負荷変動時の速度変化にも即対応することができます。
●特に従来方式に比べ、負荷に関係なく上昇時・下降時の速度一定の度合いは大きく向上します。

■ブラシレスモーターの動作原理
ブラシレスモータとは・・・ブラシや整流子等の機械的な摺動部を使わず、センサやICによる整流を実現したものです。
摩擦がないため、長寿命でカーボンの飛散なども起きません。
当リフトはマイコン制御のため、ソフト変更により多様な使用目的に対応できます。

ブラシレスモータの回転には、通常のモータと同様に磁力を使います。ブラシレスモータでは、3個のホール素子の信号による
ロータ(磁石)位置情報を基にコイルに電流を流し、それにより発生した磁束との「反発力あるいは引力」の働きによりロータが
回転します。下図はブラシレスモータ(4極6コイル)の回転原理を表しています。U、V、Wはコイルを表し、Hu、Hv、Hwはホール
素子、N、Sはロータの磁極を示します。また磁極を(N)、(S)で表示しています。

■モータの制御とロータの回転について
1.では・・・ホール素子のHuのみON。U相をS極、W相をN極にすることでロータはAの状態に回転します。
2.では・・・ホール素子のHuとHvがON。V相をS極、W相をN極にするればロータはBの状態に回転します。
この制御を繰り返すことによりロータを回転させています。コイルのN極とS極を逆にすれば逆回転します。
行程 ホール素子 コイル
Hu Hv Hw U相 V相 W相
1 on off off S   N
2 on on off   S N
3 off on off N S
4 off on on N   S
5 off off on   N S
6 on off on S N

■32bit CPU搭載のベクトル制御マイコン基盤
インバーター制御により速度調整が可能。
上昇速度は標準速度の80〜200%(ミニタイプ)



■ブラシレス・メカリフトのオプション仕様
●OPTIONAL-1:3点押しボタンスイッチ仕様
上昇・下降・停止の3点押し。ホールド運転モードとなります。上昇(下降)を1回押すと最高位(最低位)まで自動運転。
アラーム表示(LED)は無くなりますが、保護機能は働きます。

●OPTIONAL-2:2点押しボタンスイッチ仕様
上昇・下降の2点押し。アラーム表示(LED)は無くなりますが、保護機能は働きます。

運賃、および消費税は、記載価格には、含まれていません。
