超音波風向風速計/ 品番 M1145S-21S 【詳細表示】
商品番号 M1145S-21S 価 格
超音波風向風速計M1145S-21S ●2次元超音波風向風速計です
●超音波でレスポンスの良い風向風速測定
超音波風向風速計
品番 M1145S-21S
価格は下記をご覧下さい
■特長
●90m/sの風速レンジを持つ超音波式風向風速計です。(M1145S-21S/21HS)
●ヒーター内蔵型も選択可能で降雪地域にも最適です。(M1145S-21HS)
●微風から強風域までハイレスポンスでリニアリティの高い測定が可能です。
●可動部が無く強風時においても破損の恐れが少なく耐候性に優れています。

■観測目的
●大気拡散観測に、風況観測に
●環境防災分野の自動気象観測に
●低層気象及び局地気象観測に
●交通機関の安全管理用

■測定原理

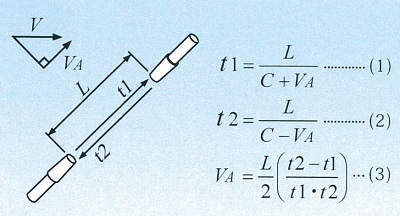

●成分風速演算
超音波の送受波器(ヘッド)を図のように距離Lをおいて対向させ、互いに逆さ向きに超音波パルスを伝播させた場合、風速Vの超音波伝播方向成分VAと同一方向の伝播時間t1と逆方向の伝播時間t2との関係は(1)、(2)式となります。
この2つの式よりVaを求めると(3)式となり、音速Cの影響(Cは温度、湿度により変化する)を受けずにVAを測定することができます。

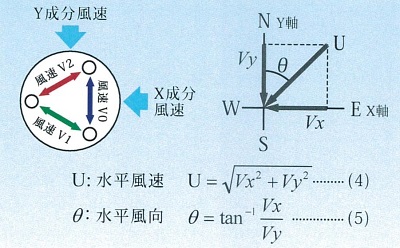

●風速測定原理
本器は図のように3箇所にヘッドを配置し、V0、V1、V2、の3軸の風速を測定します。
その3軸より最適な2軸を選びX(東西)、Y(南北)成分風速を演算しています。
風速U、風向θは、X,Y成分風速をベクトル合成演算することで求めることができます。[(4)、(5)式]


■外形図


■仕様
品番 M1145S-21S M1145S-21HS M1145S-21SE
測定方式 時分割送受切替型超音波パルス方式
演算方法 超音波伝播時間逆数差演算方式
測定範囲 風速 90m/s 60m/s または 75m/s
風向 0-360゚
精度 風速 ±0.2m/sまたは±3%RD ±0.3m/sまたは±5%RD
風向 ±2゚ ±5゚
出力分解能 風速 0.01m/s
風向 0.1゚
出力間隔 10回/秒
出力 RS-422 RS-422 又は SDI12
出力要素 瞬間風速(Ui)、瞬間風向(Di)、瞬間成分風速(Xi,Yi)、
平均風速(Um)、平均風向(Dm)、平均成分風速(Xm,Ym)
保護回路 雷災保護、過電流保護
主要材質 アルミダイキャスト
塗装色
使用温度範囲 -40~+60℃(積雪、氷結無きこと)
使用湿度範囲 10~100%RH
電源 DC9V~36V
消費d年力 6W 1W
重量 約1kg
デジタル
出力詳細
通信速度 19200bps
データ長 8bit
パリティー 無し
ストップビット 1bit
出力形式 ASCll
出力要素 CSV形式
付属品 風向風速計本体、表示設定ソフト、鳥避け金具
価格 ¥Mail ¥Mail ¥Mail




■オプション
品番 品名 備考 寸法図 価格
M1145EL-PA 超音波風向風速計用
電源信号変換器
ACアダプター(DC24V)
シャント抵抗(50Ω)
RS-232Cケーブル
表示設定ソフト(M1145EL-PA用)
各種寸法図

結線図
¥Mail
M1145EL-PAH ヒーター付超音波風向風速計用
電源信号変換器
ACアダプター(DC24V)
ヒーター用ACアダプター(DC48V)
シャント抵抗(50Ω)
RS-232Cケーブル
表示設定ソフト(M1145EL-PA用)
¥Mail
M1145S-K50A 超音波風向風速計用50A取付金具 呼び径50A用 ¥Mail
M1145S-TP50A 超音波風向風速計用
50Aトップ取付フランジ金具
¥Mail
M1145S-B20L 超音波風向風速計用ケーブル ケーブル長20m ¥Mail
M1145S-B50L 超音波風向風速計用ケーブル ケーブル長50m ¥Mail
M1145S-B100L 超音波風向風速計用ケーブル ケーブル長100m ¥Mail



運賃、および消費税は、記載価格には、含まれていません。
