足踏み式昇降角コラムリフトユニット/品番 M291110-01-20HR 【詳細表示】
商品番号 M291110-01-20HR 価 格

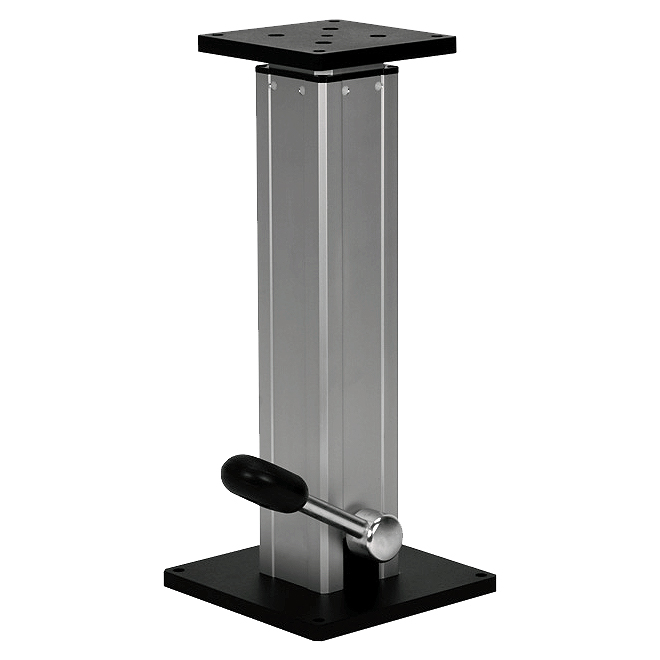

足踏み式昇降角コラムリフトユニット
品番 M291110-01-20HR
価格は下記をご覧下さい
フットペダルを操作すると、リニアアクチュエータに組み込まれたピストンポンプからシリンダーに作動油が流れ、プレートが上昇します。
下降するときはワークの自重によりシリンダーから作動油が押し出されます。
当商品は、医療用機器ならびに作業台、展示台などの高さの調整に最適です。



■特長
●エレガントでスリムなデザイン
●作業者の疲労を軽減し、効率を向上
●取扱いが容易
●外部エネルギーが不要
●作業しやすい高さに調整

■用途
リフト・モジュールは、効率的な組立工程を構築する為に役立ちます。


■取り付けと設置方法
他のモジュールやユーザーのワークに取り付けるため、商品の上面プレートにはピッチ140×140 の穴(M10 用×4)があります。また、底面を他のモジュールに固定する為には、底面プレートにあるピッチ200×200の穴(M10 用×4)を使用します。
当商品を平らな床面に固定するときは、強度クラス10.9のボルト4本と相応の強度を持ったプラグで固定してください。また、姿勢をより安定させる為に、底面プレートに取り付ける幅広のベース・プレートがアクセサリーとして用意されています。

■操作
上昇させるためには、フットペダルを約45°数回踏み込みます。フット・ペダルは、スプリングにより元の位置に戻ります。100mm上昇させるには、約8回フットペダルを踏み込む必要があります。
下降させるには、フットペダルを約10°上方に動かしてください。

<重要な注意事項>
※当商品を下降させるには、最小200Nの負荷が必要になります。当商品の負荷は下向きの力に限ります。また重心は取り付けボルト4本の内側になければなりません。
もし重心が外側にくる場合には、床面への固定を相応に強化する必要があります。この場合には、幅広のベースプレートの使用を推奨します。
※当商品の中心軸から250mm以上離れた位置に重心が来るような場合には、摩擦抵抗が大きくなり、自動的には下降しない場合があります。
※屋外での使用には適していません。

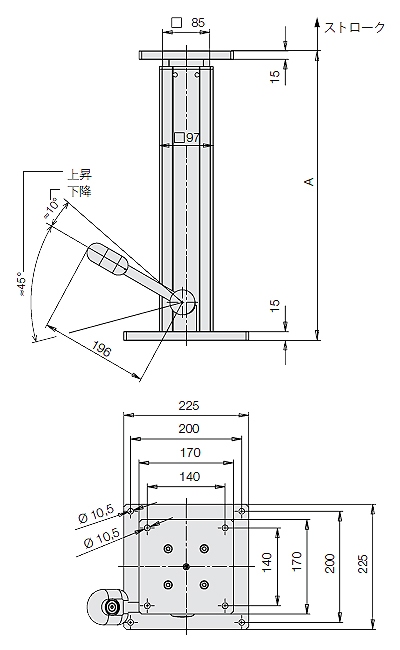

■寸法図

品番 A A+ストローク 質量
(kg)
M291110-01-20HR 420 620 9.5
M291110-01-30HR 520 820 10.0
M291110-01-40HR 620 1020 11.5
M291110-01-50HR 720 1220 13.0
M291110-01-60HR 820 1420 14.5


■仕様
品番 均等荷重
(kg)
テーブル寸法
幅×長さ(mm)
テーブル高さ
(mm)
足踏み回数 早送り装置
M291110-01-20HR 100 170×170 420 約8回で
100mm上昇
なし
M291110-01-30HR 100 170×170 520 なし
M291110-01-40HR 100 170×170 620 なし
M291110-01-50HR 100 170×170 720 なし
M291110-01-60HR 100 170×170 820 なし



■最大荷重及び最大許容モーメント
偏荷重がかかる場合には、それらの荷重を打ち消すカウンターウェイトを取り付けてください。
静止状態では上記の最大モーメントが許容されます。
ただし、作業者が及ぼす力やモーメントも考慮してください。当商品の動作中は、最大値の50%が許容値となります。

最大荷重 Fz 最大許容モーメント
合計モーメント Mz
1000N 100N 50Nm

運賃、および消費税は、記載価格には、含まれていません。
