アルミ製軽搬送用ミニベルトコンベヤ/品番 M1171SCM-1010A-D501A-147R-BG 【詳細表示】
商品番号 M1171SCM-1010A-D501A-147R-BG 価 格

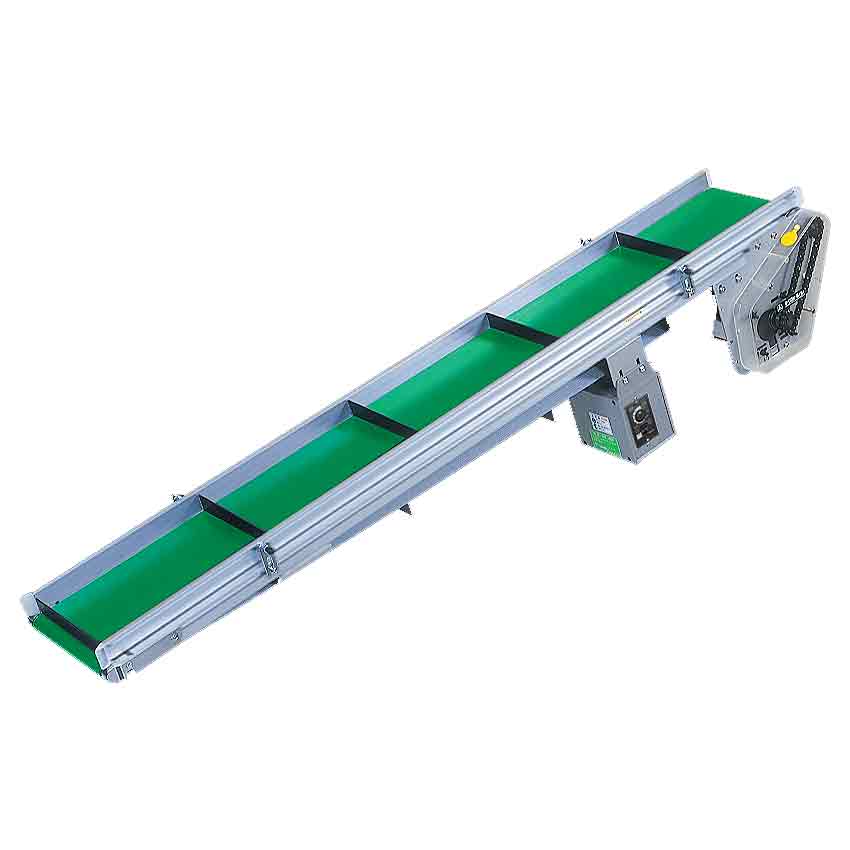

アルミ製軽搬送用ミニベルトコンベヤ
品番 M1171SCM-1010A-D501A-147R-BG
価格は下記をご覧ください。
■特徴
●横サン付き
●ヘッドドライブ フレーム厚30mm
●限られたスペースで最大60°の急傾斜搬送

●こぼれ防止のガイド標準装備
●標準桟ピッチ300mm
●標準桟高さ 30mm


■寸法図


H A


■速度表
※変速比:1/70
※スプロケット歯数:モータ側11T、プーリ側13Tの場合
減速比 変速
(D50)
変速
(D13)
定速 減速比 変速
(D50)
変速
(D13)
定速
50・60Hz 50・60Hz 50Hz 60Hz 50・60Hz 50・60Hz 50Hz 60Hz
B=400以下、ドライブプーリ径φ60.5 B=500以上、ドライプーリ径φ65ラギング付き
1/180 0.1~2 0.1~2 1.2 1.5 1/180 0.1~2.1 0.1~2.1 1.3 1.6
1/120 0.1~3 0.1~3 1.8 2.2 1/120 0.1~3.2 0.1~3.2 2.0 2.4
1/90 0.1~4 0.1~4.1 2.5 3.0 1/90 0.1~4.3 0.1~4.4 2.6 3.2
1/60 4.0 4.8
1/50 0.2~7.4 0.2~7.2 4.5 5.4 1/50 0.2~7.9 0.2~7.8 4.8 5.8
1/30 0.2~12.2 0.2~12.2 7.5 9.0 1/30 0.2~13.1 0.2~13.2 8.0 9.6
1/25 0.3~14.7 0.3~14.5 9.0 10.8 1/25 0.3~15.8 0.3~15.5 9.6 11.6
1/18 0.3~20.4 0.3~20.5 12.5 15.0 1/18 0.4~21.9 0.4~22 13.4 16.1
1/12.5 0.5~29.5 0.5~30 18.0 21.6 1/12.5 0.5~31.7 0.5~32.3 19.3 23.2
1/9 26.8 32.2

■品番構成
機種名 呼称
ベルト幅
B(cm)
機長L
(m)
ドライブ
区分
モータ
区分
出力(W) 電源
区分
周波数 呼称速度
(m/min)
ドライブ位置
ベルト進行方向
ベルト色
M1171SCM -10 10 A -D 50 1 A -147 R -BG

■仕様
呼称幅B(cm) 05、07、10、15、20、25、30、35、40、50、60
※ドライブ区分Aベルト幅30cm以下
実ベルト幅(mm) B
機幅※1 B+40(B+60)
機長(m)※2 ドライブ区分H:(0.4) 0.5~3.0
ドライブ区分A:1.0~3.0
ドライブ区分 H:両支持モータ下部 すきま50
A:片持ちモータ下部(50W以下でベルト幅30cm以下)
モータ区分 C:定速
D:ブラシレスモータ変速
出力(W) 定速:60、90
変速 :50、130(略号13)
電源 1:単相100V
2:単相200V
3:三相200V
電源周波数 A:50Hz
B:60Hz
呼称速度※3 速度表参照
ドライブ位置
ベルト進行方向
R:右・正転
L:左・正転
RB:右・逆転
LB:左・逆転
搬送面仕様 ポリウレタン 緑色2プライ
その他 緑(BG)
※品番がないサイズも上記仕様内であれば製作可能。
※1:( )内はベルト幅400mm以上の場合
※2:( )内は脚・コントローラなしの最短機長。0.01m単位まで指定可能。L≧B×1.5(蛇行レスはL≧B)で選定
※3:変速式は速度表の最大速度(赤文字)を記入して下さい。

品番 ベルト幅 機長 ドライブ 電源 ドライブ位置
M1171SCM-1010A-D501A-147R-BG 10cm 1m A 単相100V
3mケーブル付
右・正転
M1171SCM-1010H-D501A-147R-BG 10cm 1m H
M1171SCM-1015A-D501A-147R-BG 10cm 1.5m A
M1171SCM-1015H-D501A-147R-BG 10cm 1.5m H
M1171SCM-1020A-D501A-147R-BG 10cm 2m A
M1171SCM-1020H-D501A-147R-BG 10cm 2m H
M1171SCM-1025A-D501A-147R-BG 10cm 2.5m A
M1171SCM-1025H-D501A-147R-BG 10cm 2.5m H
M1171SCM-1030A-D501A-147R-BG 10cm 3m A
M1171SCM-1030H-D501A-147R-BG 10cm 3m H
M1171SCM-2010A-D501A-147R-BG 20cm 1m A
M1171SCM-2010H-D501A-147R-BG 20cm 1m H
M1171SCM-2015A-D501A-147R-BG 20cm 1.5m A
M1171SCM-2015H-D501A-147R-BG 20cm 1.5m H
M1171SCM-2020A-D501A-147R-BG 20cm 2m A
M1171SCM-2020H-D501A-147R-BG 20cm 2m H
M1171SCM-2025A-D501A-147R-BG 20cm 2.5m A
M1171SCM-2025H-D501A-147R-BG 20cm 2.5m H
M1171SCM-2030A-D501A-147R-BG 20cm 3m A
M1171SCM-2030H-D501A-147R-BG 20cm 3m H
M1171SCM-3010A-D501A-147R-BG 30cm 1m A
M1171SCM-3010H-D501A-147R-BG 30cm 1m H
M1171SCM-3015A-D501A-147R-BG 30cm 1.5m A
M1171SCM-3015H-D501A-147R-BG 30cm 1.5m H
M1171SCM-3020A-D501A-147R-BG 30cm 2m A
M1171SCM-3020H-D501A-147R-BG 30cm 2m H
M1171SCM-3025A-D501A-147R-BG 30cm 2.5m A
M1171SCM-3025H-D501A-147R-BG 30cm 2.5m H
M1171SCM-3030A-D501A-147R-BG 30cm 3m A
M1171SCM-3030H-D501A-147R-BG 30cm 3m H





■オプション
樹脂製透明カバー
モータカバー ベルトゆるめ装

運賃、および消費税は、記載価格には、含まれていません。
