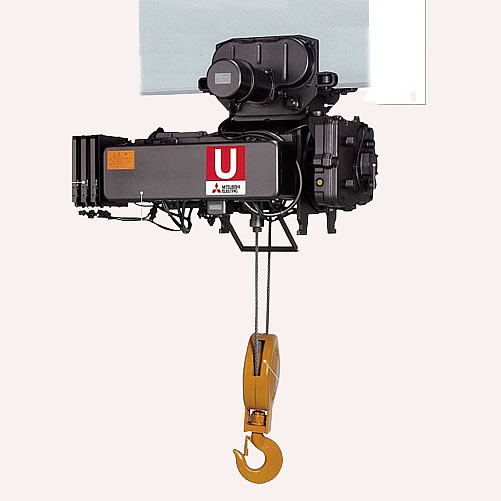

インバータホイスト U3普通型形電動横行／品番　U3-0.5-LMH2

■シンクロ制御機能のPoint
①フック位置合わせ
●始動時、運転中、停止時自動で位置合わせを行います。(有効、無効の設定可能)
②共吊りオフセット機能、操作
●フック基準位置及び共吊り運転と単独運転の切り替えは、パラメータもしくは外部入力信号により任意に設定が可能です。
●ペンダント式又は無線式(特殊対応)での操作が可能です。
※使用可能台数は2台までとなります。
また本機能ご使用時は2台のホイストを機械的に連結してください。
(機械的に連結できない場合は横行インタロックを設けてください)

1：始動·停止時のショックを軽減
吊り荷・建屋の揺れが少なく微妙な位置決めに最適です。

2：巻上速度を希望の速度に設定可能
最低速から標準速の範囲で低速・高速を任意で設定できる為作業に適した速度が選べます。
低速・高速の切り替えは2段押込み式の押ボタンにより操作します。

3：快適な インチング操作 容易に微少量の移動ができます。
また、横行インバーターの場合逆方向による急減速操作も可能です。

4：荷振れ防止機能
横行インバータ運転時の荷振れを抑制します。(荷振れ量:当社比1/5)
作業者の安心·安全に寄与し、作業効率の向上と作業リスク軽減に貢献します。
※荷振れ防止機能を使用する際、インチング操作では従来の使用感と異なる場合があります。
(押釦を切替スイッチ付とすることによりオペレータの感覚に合わせることができます)

5：消耗の少ないブレーキ・機械部分
ブレーキ板の摩耗が少なく、ワイヤロープ、シーブ、歯車などへの衝撃も減り長寿命です。
また主回路は無接点方式のため電磁接触器の交換も必要ありません。
(軽負荷高速を多用するとブレーキ板の摩耗が増えます)
シンプル構造で部品点数が減り故障が少なく長寿命です。
ブレーキ箱点検窓から部品摩耗等が確認できます。
（圧力板、制動板に摩耗限界がついています。調整リングが落下しているかどうか確認できます。）

6：電子式リミットスイッチ(上下限)
フックの位置を検出し、巻上、巻下運転を自動的に減速停止します。
全点一括の移動ができワイヤロープ交換後の調整が簡単です。
不要な位置接点は無効にできます。
例えば下限停止点だけ使う場合、他の点は設定不要なので短時間で設定できます。

7：軽負荷高速機能
7.5t以下で標準速の1.5倍速、10t以上で2倍速となります。
HU3形、HUS形は1.5倍速となります。
U3形、HU3形は軽負荷の判定値を定格荷重の0～50%の範囲で設定変更できます。
判定値はご使用の環境(電圧、温度等)により変動します。
U3形、HU3形は50%の荷重まで吊具等に合わせた調整が可能です。
共吊り運転時軽負荷高速を使用できます。
判定時に端子OUT3からR相電圧を出力するように設定できます。
互いのOUT3を相手ホイストの端子IN4に接続しておけば、相手ホイストも軽負荷を判定した時点で軽負荷高速に入るので、バラバラに軽負荷高速に切り替わるのを防止できます。
軽負荷高速の周波数を設定変更できます。
※長揚程機種は使用できない場合がありますので別途お問い合わせください。
※下記理由により、軽負荷高速機能が解除されることがありますが異常ではありません。
①軽負荷判定値を上げすぎて、50%以上の荷重で軽負荷高速機能が動作した場合
②過頻度使用によりモータが過熱した場合
③電源電圧が低下した場合

8：過荷重防止機能
定格荷重の100～125%の範囲で過荷重判定値を設定変更できます。
端子「OUT3」から過荷重検出時の信号出力ができます。
過荷重検出すると巻上停止するように設定できます。
(出荷時は停止しないように設定しています)
※インチング操作では機能しません。

9：豊富な出力信号
OUT 1 からは上限で、OUT 2からは下限で信号出力し異常時にはともに信号出力します。
OUT3からは過荷重判定時にOUT4からは運転中に信号出力します。
OUT3については軽負荷判定時に信号出力するように設定変更も可能です。

10：調速機能
共吊り運転時に発生する吊荷の傾きを抑制します。
巻上低速、巻下低速もJIS規定範囲である±20%に入ります。
巻上速度、巻下速度の安定性が±1%と優れています。

11：シンクロ制御機能 (特殊機能)
通信基板を用いて2台のホイストがお互いのフック位置と運転状態を把握しながら運転することで、共吊り時に生じるフック位置のズレを自動で補正します。
また共吊りオフセット機能により吊り具や吊荷に合わせた安全な作業が可能です。

12：環境への配慮
環境有害物質の除去に努めています。
（プリント基板のハンダ、ロープ端末の合金止め、塗料に鉛は含んでおりません。
六価クロムメッキを三価クロムメッキに変更しました。)
ブレーキ板やパッキン類に一切アスベストは含んでおりません。
商用電源駆動のホイストと比べてインチング操作時のモータ温度上昇が小さく省エネです。

13：保護機能
瞬停や電源電圧異常、過電流などを検知すると、安全のため一旦停止します。
エラー解除について一部のエラーモードを除き押し釦リセットにより解除、運転可能となります。
(電源リセットが必要な停止モードは点検をお勧めします)
