■仕様
| 品番 |
AC500Aクランプロガー 3636仕様 |
AC600V_ＡＣ電圧ロガー 3637仕様 |
 |
 |
| 入力 |
ＡＣ電流 |
ＡＣ電圧 |
| 入力数 |
2ch |
1ch |
| 記録データ数 |
32,000データ （1Ch時）
16,000データ （2Ch時） |
32,000データ |
| 測定範囲 |
0.00～500.0Arms.sin
（50A/500A 2レンジ） |
0.00～600.0Vrms.sin |
確度
（50/60Hz，23±5℃） |
±1％rdg.±5dgt.（本体のみ）
±2.5％rdg.±8dgt.（本体＋センサ） |
±1％rdg.±5dgt |
| アラーム出力 |
上･下限を設定し、範囲外でON |
なし |
| 測定方式 |
真の実効値演算 |
| 付属品 |
単４アルカリ乾電池（LR03）×４
9632接続コード（アラーム出力用） |
単４アルカリ乾電池（LR03）×４
9639接続コード（入力用） |
| オプション |
3911コミュニケーションベース |
3911コミュニケーションベース |
| 9650･9651クランプオンセンサ |
| 適合規格 |
EMC EN61326-1：1997+A1：1998
安全 EN61010-1：1993+A2：1995
過電圧カテゴリⅠ（予想される過渡過電圧330V）、汚染度２（3636）
過電圧カテゴリⅢ（予想される過渡過電圧6000V）、汚染度２（3637） |
| 特価 |
廃番 |
廃番 |
| その他 |
※3636クランプロガーは本体のみでは測定できません。
オプションのクランプセンサが必要です。
※9650使用時は50A、500Aレンジにて、9651使用時は500Aレンジにて。 |

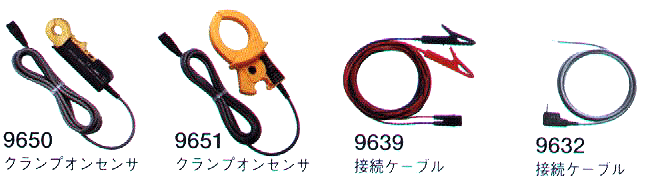

■9650・9651 クランプオンセンサ仕様
| 機種 |
9650クランプオンセンサ仕様 |
9651クランプオンセンサ仕様 |
 |
 |
| 定格１次電流 |
AC100A |
AC500A |
| 定格２次電流 |
AC100mA |
AC500mA |
| 確度 |
±1.5％rdg.±0.03％f.s. |
±1.5％rdg.±0.03％f.s. |
| （50/60Hz，23±5℃） |
（f.s.は定格１次電流値） |
（f.s.は定格１次電流値） |
| 周波数特性 |
40Hz～1kHz ±8％以内 |
40Hz～1kHz ±3％以内 |
| 最大許容入力 |
130A連続（45Hz～66Hz） |
600A連続（45Hz～66Hz） |
| 使用回路電圧 |
AC300Vrms以下（絶縁導体） |
AC600Vrms以下（絶縁導体） |
| 測定可能導体径 |
Φ15mm以下 |
Φ46mm以下 |
| コード長 |
約３m |
| 寸法（mm） |
約W46×H135×D21 |
約W77×H151×D42 |
| 重量 |
約200g |
約340g |

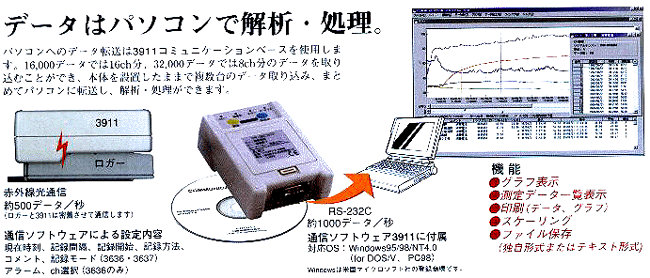

●3911 コミュニケーションベース仕様
|
記録容量
|
最大16,000データ×16ch／最大32,000データ×8ch
|
|
通信方法
|
データミニ⇔3911赤外線光通信（密着して通信）
3911⇔パソコン（RS232C）
|
|
電源
|
単４アルカリ乾電池（LR03）×４
|
|
最大定格電力
|
0.2VA
|
|
寸法（mm）
|
約W69×H92×D36
|
|
重量
|
約150g
|
|
使用温湿度範囲
|
0～40.0℃、80％rh以下（結露しないこと）
|
|
保存温湿度範囲
|
-10.0～50.0℃、80％rh以下（結露しないこと）
|
|
付属品
|
パソコン用通信ソフトウェア
|
●オプション価格表
| 品番 |
品名 |
| 3911 |
コミュニケーションベース |
| 9650 |
クランプオンセンサ（100A） |
| 9651 |
クランプオンセンサ（500A） |
| 9632 |
接続ケーブル（3636に付属／1ｍ） |
| 9639 |
接続ケーブル（3637に付属／3ｍ） |
| 9637 |
RS232Cケーブル（9Pin-9Pin/クロス/1.8ｍ） |
| 9638 |
RS232Cケーブル（9Pin-25Pin/クロス/1.8ｍ） |
|
