| 温湿度トランスミッター／品番 M261H100-AOSS |
【詳細表示】 |
| 商品番号 |
M261H100-AOSS |
価 格 |
 |
●計測範囲
湿度：0～100%RH
温度：0～50℃または-20～＋80℃
●プローブタイプ：ダクト型、壁面型、分離型
●ABS樹脂製 保護等級 IP65またはIP30
●赤色LEDアラーム機能
●5桁LCD表示 |
温湿度トランスミッター
品番 M261H100-AOSS
廃番 |
■計測原理
ガラス基板上の乾湿ポリマー素子が、周囲の相対湿度の変換により、水分の吸湿と放出を行います。
これにより、静電容量の変化が生じ、この変化量から演算により、相対湿度を求めます。
■LCD付きと無し
●C(RH)：静電容量計測値
●εRH：相対誘電率
●εO：真空誘電率
●A：電極の面積
●d：電極の距離
■DIPスイッチによる出力信号設定方式

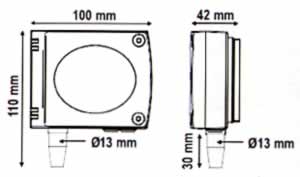

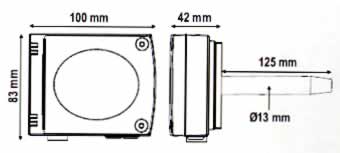

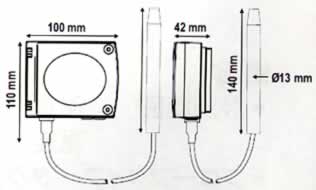

■外形寸法図
■共通仕様
| 計測範囲 |
湿度 |
0～100%RH |
| 温度 |
0～50℃または-20～80℃ |
| 精度 |
湿度 |
±2%m.v. ±2%RH% |
| 温度 |
±1%m.v. ±0.4℃ (5～80℃)
±2%m.v. ±0.6℃ (-20～5℃) |
| センサ素子 |
湿度 |
静電容量式 |
| 温度 |
Pt100Ω |
表示
(オプション) |
LCD表示：表示窓枠：50×15mm
1桁5桁7セグメント(10mm高)
リレー/アラーム表示：赤色LED |
| ハウジング |
材質 |
耐衝撃性ABS樹脂 |
| 保護等級 |
IP65 (ダクト型、分離型) |
| 保護等級 |
IP30 (壁面取付型) |
| ガスケット |
最大ケーブルΦ7mm |
| 電源 |
24V DC±10% |
| 電磁耐性 |
EN61326 |
| 重量 |
約145g |
| 出力インピーダンス |
電流出力 |
500Ω以上 |
| 電圧出力 |
1kΩ以上 |
| 重量 |
約145g |
■タイプ
| 品番 |
出力 |
表示 |
取付方法 |
プローブ長
(mm) |
| A |
O.N |
S.A.D |
| M261H100-AOSS |
4-20mA
(A) |
有り
(O) |
壁掛型(S) |
30 |
| M261H100-AOAS |
一体型(A) |
125 |
| M261H100-AODS |
分離型(D) |
140 |
| M261H100-ANSS |
無し
(N) |
壁掛型(S) |
30 |
| M261H100-ANAS |
一体型(A) |
125 |
| M261H100-ANDS |
分離型(D) |
140 |
|
