温・湿度データロガー(ワイヤレスタイプ)/品番 RTR-71シリーズ 【詳細表示】
商品番号 RTR-71シリーズ 価 格
温度、湿度、電圧/電流、パルス/イベントと4タイプ。
このデータロガーは特定小電力無線を使用して離れた場所から手元にあるPCへデータを取り込むことができ、設定された値を超えた時に警報発信する機能や、記録データの自動収集機能も備えています。

また一つ一つのデータロガーは親機/子機の割り当てが可能で、数台の中の1台を親機として動作させ、他のデータロガーは子機や中継器として動作させる事が可能となり、お客様が利用される状況によってフレキシブルに対応します。

オプションの電話回線接続装置を接続する事で、公衆回線網を利用した遠隔監視/データ収集を行うことも可能です。
温・湿度データロガー
(ワイヤレスタイプ)
品番 RTR-71シリーズ

廃番
類似品はこちら→
温 度:RTR-501
温 度:RTR-502
温湿度:RTR-503
電 圧:RTR-505V

パルス:RTR-505-P
■ラインアップ
品番 RTR-71
測定内容:温度

温度測定範囲:-60℃〜155℃

RTR-71は付属の外付けセンサで、-60〜155℃までの幅広い範囲の温度を測定・記録できます。
また、用途に応じた各種オプション温度センサをお使い頂くことで、幅広い用途に対応可能です。
品番 RTR-72
性能:温度・湿度

湿度測定範囲:10〜95%RH

RTR-72は付属の温湿度センサで、0〜50℃の温度と、10〜95%RHの湿度を同時に測定・記録できます。
品番 RVR-71
性能:電圧

電圧測定範囲:±15V入力・オートレンジ

入力レンジは±1V・±2V・±6V・±15Vの4種類で、オートレンジ機能により自動的に最適なレンジに切り替わります。
品番 RPR-72
性能:パルス数・イベント(信号のON/OFF)時刻を記録


RPR-72は、各種センサ、機器などから出力されるパルス信号をカウントして、任意に設定される記録間隔内の積算値を記録します。また、リレーやスイッチなどのイベント(信号のON/OFF)時刻を記録することもできます。

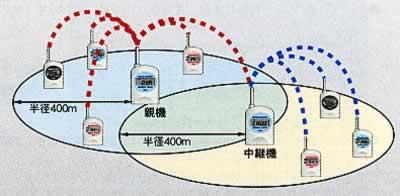

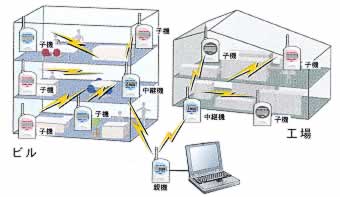

■ワイヤレス通信機能

データロガー(子機)で測定・記録されたデータを特定小電力無線(免許不要)でパソコンに接続した親機を経由して収集します。
電送距離は障害物のない見通しのいい直線距離で約400mです。
また、ワイヤレスデータロガーシリーズの混在利用が可能です。
例としては、RTR-71の子機としてRPR-72を利用したり、中継器としてRVR-71を利用できます。

注意:見通しのいい直線距離が確保できない場合、中継機が使用できます。ただし、親機と子機との間で設置できる中継機は1台です。

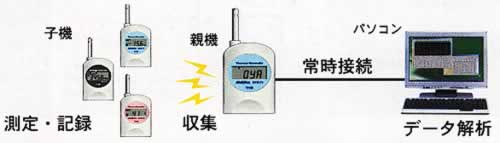

■使用の流れ


■特徴
●通信距離400m
親機、子機間の無線通信距離は見通しのいい直線距離で400m、中継機の採用で800mまで通信できます。
※本機器は日本国内の電波法に基づく特定小電力無線通信機器ですので、国外の電波法には準じておりません。日本国外ではお使いになれません。

●モニタリング機能
設定した間隔で記録されるデータとは別に、子機と通信をして現在の測定値をパソコンで確認できます。

●1グループ126台×32グループ
子機はグループ単位で管理されますが、1グループに登録できる子機は126台、そのグループを32グループまで登録できます。

●測定値監視機能
子機を巡回監視し、あらかじめパソコンでチャンネル毎に設定された上下限値の範囲を超えると、パソコン上に警報表示します。HACCPの温度監視、ISO14001の運用に威力を発揮します。

●自動データ収集機能
パソコンでの設定により、1日の一定時刻あるいは、一定時間間隔で記録データの自動収集ができます。また、必要なときにマニュアル操作でもデータ収集ができます。

●電池電源

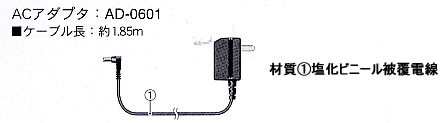

子機は電池電源で動作しますが、必要に応じて、外部電源ユニット、ACアダプタもご用意しております。自動倉庫など電源工事が難しい環境でも使用できます。(親機・中継機には必ずACアダプタが必要です。)

●1台3役
パソコンの設定により、データロガー本体を親機/子機/中継機として使用できます.使用するには、本体2台と別売りのソフトウェアセット(RTR-70)が必要です。
注意:親機/中継機として設定した本体では、測定・記録は行いません。

●任意単位表示機能(RVR-71/RPR-72)
本体液晶には、測定電圧をそのまま表示することはもちろん、ソフトウェアで設定されたスケールにより、任意の単位を表示できます。


■別売ソフトウェア
オプションのソフトウェアにより、RTR-71/RTR-72・RVR-71・RPR-72の通信・記録・自動データ収集・警報等各種設定とし、データのグラフ表示・表作成・印刷・ファイル生成等の分析を行えます。

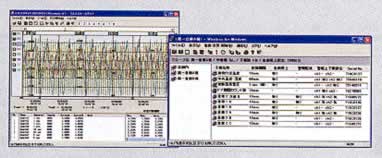

グラフ表示画面 テキスト一覧表示画面

■使用事例
●自動倉庫の温湿度監視
●冷蔵庫、冷凍庫の温度監視
●ビニールハウスの温湿度監視
●美術館、博物館の温湿度監視
●プラントでの計測機器、制御装置のデータ記録、監視


■製品仕様
品番 RTR-71 RTR-72 RVR-71 RPR-72
測定要素 温度 温度・湿度 電圧 パルス数・イベント時刻
チャンネル数 2チャンネル 各1チャンネル 2チャンネル 2チャンネル
測定範囲
(外付センサ)
-60〜155℃ 0〜50℃・10〜95% ±15V
レンジ:
±1・±2・±6・±15
(レンジの切換は自動)
パルス数:
0〜32255カウント
/記録間隔
測定精度 平均±0.3℃
(-20〜80℃)
平均±0.5℃
(-40〜-20℃、
80〜110℃)
平均±1.0℃
(-60〜-40℃、
110〜155℃)
平均±0.3℃
±5%RH(25℃
50%RHに於いて)
±0.5%+5dgt.
(10℃〜30℃の環境下に於いて)
-
分解能 0.1℃ 0.1℃・1%RH 0〜1V:1mV
1〜1.8V:1〜2mV
1.8V〜2V:1〜5mV
2〜 5.4V:5mV
5.4〜6V:5〜10mV
6〜15V:10mV
1秒
入力インピー
ダンス
- - 約1MΩ 0〜30V
約3Vへ100KΩでプルアップ
入力周波特性 - - DC-20Hz
(50-60Hzフィルタあり)
-
検出電圧 - - - Lo:0.6V以下
Hi:2V以上
応答性 - - - 150Hz以下3msec以上
または
10Hz以下40ms以上
応答極性 - - - Lo→Hi
/Hi→Loの一方を指定
警報出力
インターフェイス
- - - オープンドレイン MAX30V
・10mA・出力抵抗約50Ω
警報出力
動作
- - - 警報設定の上下限値を越えている間接点をONにする
記録間隔 1・2・5・10・15・20・30・60分
合計8通りから選択
1・2・5・10・15・20・30秒・1・2・5・10・15・20・30・60分 合計15通りから選択
記録容量 1440データ×2チャンネル 3600データ
×2チャンネル
3600データ
×2チャンネル
(パルス)
1800データ
×2チャンネル
(イベント時刻)
最大カウント数 - - - 記録間隔間に
32255カウント(パルス)
記録モード  エンドレスモード(記憶容量がいっぱいになると、先頭のデータに上書きして記録する)
液晶表示

測定値・測定記録状態・電池寿命警告・単位・測定範囲オーバー・記録データ量単位・測定値非表示(ソフトウェアより設定)


測定値(7セグ×4桁)・記録状態・測定範囲オーバー・電池寿命警告・単位
(各チャンネルの単位は、パソコンで編集し設定可能 ドットマトリックス(5×7)3個)

液晶更新間隔

 1秒(パソコンからの設定により測定値・単位を2チャンネル交互表示
 /チャンネル1→固定表示 チャンネル2→固定表示 /非表示に設定可能)

スケール変換 - -
各チャンネルの測定値を、y=Ax+B
または、2点補間で算出し表示

電源
 リチウム電池(CR123A) 1本または 専用ACアダプタ/外部電源ユニット
電池寿命

約3ヶ月(電池寿命は、測定環境、使用電池の性能、通信頻度により大きく異なります。)


約2〜3ヶ月(電池寿命は、測定環境、使用電池の性能、通信頻度により大きく異なります)

インターフェイス

 特定小電力無線:400MHZ帯 ARIB STD-T67
 (データロガー間 電送距離約400m(使用環境により異なります)
 ・シリアル通信:RS-232C)

通信速度
 データ吸い上げ時 2400bps(データフルで1台 約100秒 中継機なし)
本体寸法・質量
 H92×W66×D35mm(アンテナ・突起部除く)・約120g(リチウム電池1本含む)
本体動作環境
 温度:0〜50℃・湿度:90%RH以下(結露しないこと)
付属センサ
・ケーブル
TR-5320
(ケーブル長:2m)
2本
TR-3220
(ケーブル長:約2m)
1本
RVR-7101
(ケーブル長:約1.5m)
2本
RPR-7101
(ケーブル長:約1.5m)
2本
付属品
 リチウム電池(CR123A)1本・取扱説明書(保証書)一式
価  格 廃番 廃番 廃番 廃番

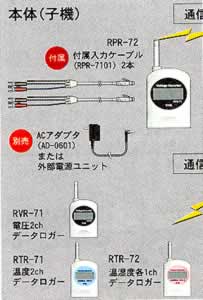

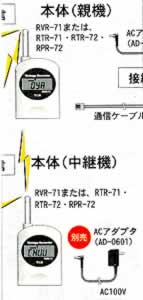

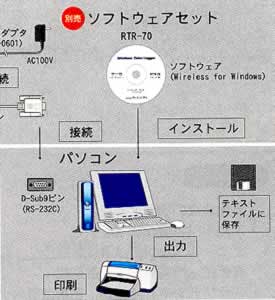

■製品構成

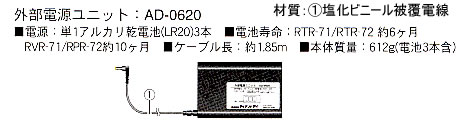

■オプション


※注意:電池寿命は、電池の種類・測定環境・通信回数・周辺温度等により異なります。本説明は、新しい電池を使用したときの標準的な動作であり、電池寿命を保証するものではありません。




■オプションセンサ 品番 RTR-71用

測定温度範囲:-60〜155℃ センサ耐熱温度:-70〜180℃ 防水性能:IPX7 防浸型(センサ・ケーブル)
測定温度精度:平均±0.3℃(-20〜80℃)平均±0.5℃(-40〜-20/80〜110℃) 平均±1.0℃(-60〜-40℃/110〜155℃)
材質 @サーミスタ Aステンレスパイプ(SUS316) Bテフロン収縮チューブ Cテフロン樹脂被覆電線  単位:mm

品番 TR-5101 品名 テフロン被覆センサ
●ケーブル長:45mm ●熱時定数 ●空気中:約15秒 ●撹拌水中:約2秒

●防水性能:センサ先端部のみ防水 他各部は防浸型(IPX7)

品番 TR-5106 品名 テフロン被覆センサ
●ケーブル長:0.6m ●熱時定数 ●空気中:約15秒 ●撹拌水中:約2秒
●防水性能:センサ先端部のみ防水 他各部は防浸型(IPX7)

品番 TR-5220 品名 ステンレス保護管センサ
●ケーブル長:2m ●熱時定数 ●空気中:約36秒 ●撹拌水中:約7秒

●防水性能:センサ先端部のみ防水 他各部は防浸型(IPX7)

品番 TR-5320 品名 ステンレス保護管センサ
●ケーブル長:2m ●熱時定数 ●空気中:約12秒 ●撹拌水中:約2秒

●防水性能:センサ先端部のみ防水 他各部は防浸型(IPX7)

品番 TR-5420 品番 ステンレス保護管センサ
●ケーブル長:2m ●熱時定数 ●空気中:約12秒 ●撹拌水中:約2秒

●防水性能:センサ先端部のみ防水 他各部は防浸型(IPX7)

品番 TR-2C30 品名 センサ延長ケーブル
●ケーブル長:3m
●防水性能:IPX4 防まつ型(生活防水)
品  番 品  名 価  格
TR-5101 テフロン被覆センサ 廃番
TR-5106 テフロン被覆センサ 廃番
TR-5220 ステンレス保護管センサ 廃番
TR-5320 ステンレス保護管センサ 廃番
TR-5420 ステンレス保護管センサ 廃番
TR-2C30 センサ延長ケーブル(ケーブル長 3m) 廃番

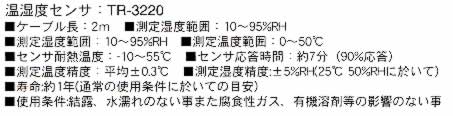

■オプションセンサ 品番 RTR-72用
●材質:@温湿度センサ ●ポリプロピレン樹脂 ●塩化ビニール被覆電線





■オプションセンサ 品番 RVR-71用
材質 @クリップ AM3.5圧着端子 B塩化ビニール被覆電線 C専用コネクタ
品番 RVR-7101 品名 入力ケーブル(クリップ端子タイプ)
●ケーブル長:1.5m
品番 RVR-7102 品名 入力ケーブル(ターミナル端子タイプ)
●ケーブル長:1.5m
品番 RVR-7103 品名 4-20mA プローブ
●ケーブル長:1.5m ●最大入力電流:MAX40mA ●内部抵抗:100Ω ●出力:20mA時2V/4mA時0.4V
●変換精度:0.5%
品  番 品  名 価  格
RVR-7101 入力ケーブル(クリップ端子タイプ) 廃番
RVR-7102 入力ケーブル(ターミナル端子タイプ) 廃番
RVR-7103 4-20mAプローブ 廃番

■オプションセンサ 品番 RPR-71用

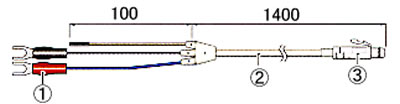

材質:@M3.5圧着端子 A塩化ビニール被覆電線 B専用コネクタ(3P)
品番 RPR-7101 品名 入力ケーブル(クリップ端子タイプ)
●ケーブル長:1.5m
品  番 品  名 価  格
RPR-7101 入力ケーブル(クリップ端子タイプ) 廃番

○ソフトウェアーセット
品番 RTR-70

廃番

運賃、および消費税は、記載価格には、含まれていません。
