TANDDモデムポート
おんどとり／品番ＴＲ－57Ｍ

【詳細表示】

商品番号

ＴＲ－５７Ｍ

価　格

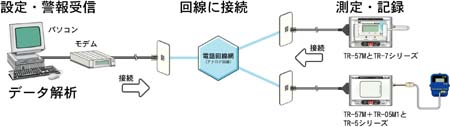

おんどとりTR-7Sシリーズで記録したデータを電話回線を利用してパソコンに転送し、データ処理を行う画期的なシステムです。
異常を監視してパソコン･ポケベル･ケータイなどへ警報を発信することもできます。
下記モデムポート(TR-05M1)併用で、おんどとりＪｒ TR-5シリーズでも対応することができます。

温湿度監視設定範囲
温度 -60～155℃
湿度 0～95％

温湿度監視周期
2～60秒

通信機能
警報発信記録データの転送

使用環境 0～50℃
90％RH以下
（結露しないこと）

動作異常警告ブザー付（ON/OFF設定可）

品番ＴＲ－５７Ｍ
廃番

品番　TR-05M1
廃番

Jr.ポート　
品番 TR-05M1
TR-5シリーズ接続ユニット

　標準価格:6,000円(税別)

データ自動収集機能
マニュアルでのデータ収集の他、毎日定時にまたは、一定時間間隔での自動収集ができます。収集されたデータは自動的にファイル化されパソコンのハードディスクに保存されます。
携帯電話対応　詳細
付属のモデムカードを、市販の通信カードと交換することで、携帯電話やPHSが利用できます。これにより、モデムポートの利用範囲が大きく拡がりました。

注意:モデムポートでは、弊社指定の通信カード以外は使用できません。

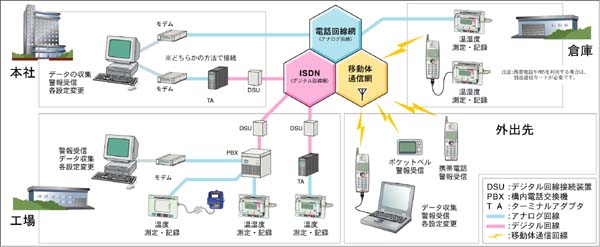

遠隔監視・警報発信機能
サーモレコーダに接続したモデムポートに、温度･湿度の上下限値を設定しておくと、設定範囲を超えた場合または外部機器からの外部入力があったときに、あらかじめ設定しておいたパソコン・ポケットベル・携帯電話に警報を発信したり、ブザー鳴動・外部出力ができます。

外部入力(警報入力)
サーモレコーダの警報監視以外に、外部からの電圧入力により警報動作を連動できます。

・電圧が入力されると警報が指定のパソコンなどに発信されます。
・外部入力の監視については、ソフトウェアより設定をします。

外部出力(警報出力)
モデムポートの警報動作に連動して外部接点出力によりサイレン等、現場で確認できる外部機器に接続できます

・警報状態になると出力がONになり、接続したサイレン等が作動します。温度・湿度が正常値の場合または外部入力がなくなるとOFFになります。
・モデムポートのブザーOFFボタンを押しても外部出力(警報出力)はOFFになりません。

携帯電話対応

付属のモデムカードを、市販の通信カードと交換することで、携帯電話やPHSが利用できます。これにより、モデムポートの利用範囲が大きく拡がりました。

携帯電話でモデムポートを使用する場合、別途通信カードをご用意ください。
モデムポートで対応できる通信カードは次の通りです。指定以外の通信カードは使用できませんのでご了承ください。
指定の通信カードを使用できる携帯電話については、各メーカーまたは販売店にお問い合わせください。

H12．6月現在　動作確認済のカードは以下の通りです。

デジタル携帯電話用

ドコモ製ＭｏｂｉｌｅＣａｒｄＴｒｉｐｌｅｘＮ
ドコモ製ＭＯＢＩＬＥＤＰＣＡＲＤ２８９６Ｐ２
ＩＤＯ製 cdmaOne DATA/FAXカードキットＣ０８０ＮＤＳ（＊一部機能不可）
ＩＤＯ製モバイルコミュニケーションカード９０５ＮＤＢ
ＴＤＫ製携帯電話アダプタカードＤＰ９６２８

ＰＨＳ用

ドコモ製ＭｏｂｉｌｅＣａｒｄＴｒｉｐｌｅｘＮ
ドコモ製ＭｏｂｉｌｅＣａｒｄＰ－ｉｎ
ドコモ製ＰＡＬＤＩＯＤＡＴＡ／ＦＡＸＣＡＲＤＤＣ－６Ｓ
ＤＤＩ（ＳＩＩ）製ＭＣ－Ｐ２００ＰＨＳＬＩＮＫ６４
アステル製ＡＳＴＥＬＤａｔａ／ＦａｘｃａｒｄＸＮ－２１（＊一部機能不可）

（＊一部機能不可）：カード機能の制約により、警報動作時の警報をパソコンに発信はできますがポケベル、携帯電話、ＰＨＳに発信はできません。

・上記以外のカードは弊社にお問い合わせください。
・ＰＨＳはＰＨＳ間のデータ通信が原則ですが、パソコン側がＰＩＡＦＳデータ通信対応機器（ＴＡＰなど）であれば通信可能です。また、通信事業者
のサービスによりＰＩＡＦＳ以外の通信機器と双方向の通信が可能となる場合があります。
・デジタル携帯電話及びＰＨＳ用カードは弊社では扱っておりません。お手数ですがお客様サイドでの入手をお願い致します。
・各カードの対応する電話機はお手数ですがカードメーカーにお問い合せください。

機　種	TR-57M
対応機種	TR-7シリーズ／TR-5シリーズ(TR-05M1が必要)
ブザー	動作異常・警告ブザー(ON／OFF設定可能)
設定値の記憶	不揮発性メモリに全ての設定を記憶
動作状態表示	LEDランプにて表示 (電源状態・回線状態・通信状態・エラー・上限値オーバー・下限値オーバー)
ダイヤル形式の選択	プッシュ／ダイヤルをスイッチにて選択
電話回線接続方法	専用電話回線接続ケーブル(付属品ケーブル長：約2m)
電話回線インターフェイス部	適用回路	アナログ2線式一般公衆回線
	電話回線用インターフェイス	2線式モジュラージャック
	ダイヤル形式	プッシュ／ダイヤル切換え可能
	NCU形式	自動発着信
	通信速度	9600bps
	通信規格	ITU-T V.22bis/V.32 ※海外での動作は確認しておりません。
通信機能	警報発信・記録データの転送(予め、ソフトウェアでパソコンからの設定が必要です。)
外部入力 (警報入力)	3V以上の入力で警報入力電圧：DC3～30V ・入力電流：3mA以下入力インピーダンス：10KΩ ・警報監視周期：0.1秒
外部出力 (警報出力)	警報動作時オフ時の電圧：AC／DC50V以下・オン電流：0.1A以下・オン抵抗：35Ω(最大)
監視温度・湿度範囲	温度：-60～155℃ (但し、サーモレコーダ及び、センサの種類により異なる) 湿度：0～95%RH
監視周期	2～60秒
電源	専用ACアダプタ(付属品)
電源電圧	9V
本体寸法	H85mm × W120mm × D22mm (突起部・ケーブルを除く)
本体重量	約140g (モデムカードを含む)
本体動作環境	本体のみ(通信カードなし)使用時：温度:-10～60℃ ・湿度:0～95%RH以下 (結露しないこと) 　　　付属通信カード使用時：温度: 0～55℃ ・湿度:0～95%RH以下 (結露しないこと) 他の通信カード・携帯電話／PHS使用時：使用通信カード・携帯電話／PHSの動作環境に依存　　　　　　　ただし、本体のみ使用時の動作環境以内
付属品	モデムカード 1枚・専用電話回線接続ケーブル 1本・専用ACアダプタ 1個壁面アタッチメント(TR-00K2) 1個・壁面アタッチメント装着用シール 1枚本体取付プレート(ネジ2本付) 1個・ソフトウェア一式・取扱説明書(保証書) 一式

機　種	TR-05M1
対応機種	TR-51A・TR-52(TR-51)
通信方式	光通信方式(サーモレコーダとの通信）
本体寸法	H48 × W50 × D14mm (突起部を除く)
本体重量	約45g (本体のみ)
本体動作環境	温度：-20～70℃ ・湿度：90%RH以下(結露しないこと)
ケーブル長	2m
付属品	モジュラ中継コネクタ 1個・取扱説明書一式
