高機能超音波硬さ計／品番　SSH-75A		【詳細表示】
商品番号	SSH-75A	価　格
	高機能超音波硬さ計は従来の硬さ試験機とは全く異なり、測定物にできた圧痕の大きさを顕微鏡で測定する代わりに、ダイヤモンド圧子付振動棒を定荷重で材料面に押しつけ、超音波の縦振動を与えて硬さを測定する計測器です。	高機能超音波硬さ計 品番　SSH-75A 廃番
■特長 ●わずか数秒で測定可 ●圧痕が微小（約0.1mm2） ●硬さ値即読可（HV･HRC･HS･HB） ●引張強さ（N/mm2）換算機能付 ●測定台（木製・鉄製・樹脂製他）の測定への影響無 ●測定物裏面状況の影響無 ●（財）日本海事協会（NK）検定受験可 ●データ・メモリー4000点 ●校正値メモリー10点
■メリット ●ポータブルで現場測定に最適 ●測定全方向フリー ●定期交換部品不要で設備予算削減に寄与 ●焼入れ焼きなましを硬度で管理可 ●大型品・複雑形状品をそのまま測定可 ●硬度による金属疲労検査で設備の異常診断可 ●パソコン・データ転送ソフト（オプション）でデータ管理可 ●外部プリンター（オプション）へ出力可 ●上下限設定でアラーム（無電圧接点）出力可

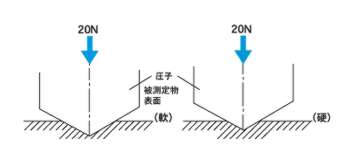

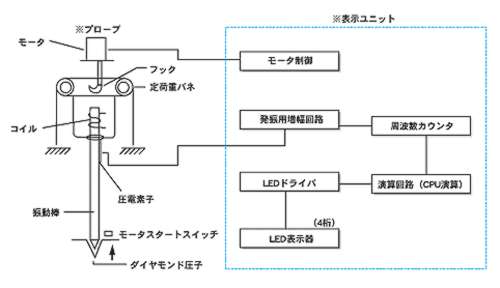

■測定原理 同一材質、同一荷重で、被測定面に振動棒を押し当てると軟らかい被測定物は、圧痕が深くなり拘束力が強くなります。 そのため共振周波数は高くなります。 逆に硬い被測定物は拘束力が弱くなり、共振周波数は低くなります。 その変化量と硬さとの相関を取り、硬さ換算をします。
■プローブ寸法図

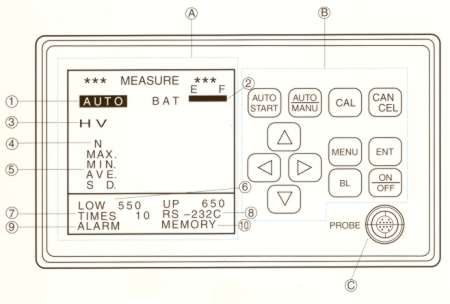

■表示装置　前パネル �@ 測定モードを表示（AUTO・MANUAL・REMOTEのいずれか） �A 内臓Ni-Cd電池容量の目安を表示 �B 硬さスケールを表示（HV・HRC・HS・HBのいずれか） �C 測定回数を表示 �D MAX．　測定値の最大値を表示 MIN．　測定値の最小値を表示 AVE．　測定値の平均値を表示 S　D．　測定値の標準偏差値を表示 �E LOW　アラーム値の下限設定値を表示 UP　アラーム値の上限設定値を表示 �F 統計処理の為の測定回数設定値を表示 �G RS-232C出力ONのとき表示 �H アラーム出力ONのとき表示 �I データメモリーするとき表示 Ａ 表示部 測定値を表示します Ｂ ON/OFFキー 電源ON/OFFスイッチです。 BLキー 表示部のバックライトON/OFFスイッチです。 AUTO/STARTキー REMOTEモード測定のとき、このキーを入力しますと電動プローブのモータが始動します。 AUTO/MANUキー 荷重印加方式の切りかえスイッチです。 CALキー 目盛校正するときに使用します。 CANCELキー 誤った測定により異常値が表示されたときなど、データメモリーや統計処理からその測定値を削除するときに使用します。 MENU 各設定値を変更するときに使用します。 ENTキー 設定値の入力が完了したときに使用します。 △▽キー カーソルの移動または設定値の入力に使用します。 Ｃ プローブコネクタ 付属のプローブケーブルを接続します。
■用途 品質管理使用例 メンテナンス使用例 自動車部品 （クランク軸・ピニオン軸・軸） プレス成形品金型 鉄骨溶接部 （引張強度の確認） 小物部品の測定 グラビア印刷ロール（品質管理） 製紙圧延ロール（メンテナンス） ロール表面の測定（表面硬さ管理） 高圧の気体、 液体を送る管の測定 （割れ、亀裂の防止） 鉄道の車軸（引張強度確認） 金属疲労（強度劣化予測）

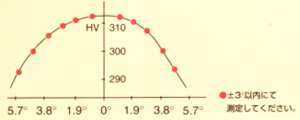

■測定上の注意 ●表面粗さの影響 ×：平均値　δ：標準偏差　測定回数100回 硬さ 表面粗さ 0.8a 1.6a 3.2a HRC31.5 × 31.5 31.7 30.9 δ 0.4 0.5 0.8 HRC50.8 × 50.5 50.5 50.3 δ 0.3 0.3 0.6 HRC65.5 × 65.4 65.3 65.1 δ 0.2 0.2 0.4 ・3.2aより粗いものは研磨後測定して下さい。 ・脱灰着発生時は除去後、測定して下さい。 ●測定可能寸法 ・寸法　幅15×長15�o以上 ・厚さ　t=7�o以上 上記以下は50×15�o以上の台上にて、油を塗って密着させ見掛質量を増して測定して下さい。 ●角度と誤差
■仕様 測定圧子 マイクロビッカーズダイヤモンド庄子（対面角136°） 測定荷重 19.61N（2kgf） 測定範囲 ビッカーズ硬さ HV50〜999 ロックウェルC硬さ HRC10.0〜70.0 ショア硬さ HS20.0〜99.9 ブリネル硬さ HB85〜550 再現性 HV ±（3%rdg）HV HRC ±1.0HRC HS ±1.0HS HB ±（3%rdg）HB 被測定材 鋼（その他金属は硬さ基準片との校正による比較測定） 表示方式 デジタル表示（LCD4桁）　ELバックライト付 メモリ点数 4000点 測定値表示単位 1HV、0.1HRC、0.1HS、1HB、1n/m�u 使用温度範囲 0〜50℃ 電源 ACアダプタ100V用　AM-965N 又はNi-Cd電池（本体内蔵、BL点灯5h、BL消灯8h） 寸法 本体　 190×110×109�o 電動プローブ φ50x164.5mm 携帯用ケース 358×267×150�o 質量 本体 約1.2kg 電動プローブ 約250g（電動プローブケーブル含まず） 標準機器構成 本体・携帯用ケース・電動プローブ・電動プローブケーブル1.5m・外部入出力コネクタ（15p） ・目盛校正用硬さ基準片HV600、HRC55近辺 ・ACアダプタAM-965N・取扱説明書 表示内容 （a）測定値　3桁　（b）測定回数　2桁（c）MAX値　3桁 （d）MIN値　3桁　（e）標準偏差　4桁　（f）平均値　4桁 認定機能 （a）上/下限設定及び判定 （b）測定回数及び平均化 （c）データの記憶と削除 出力 アラーム出力 「GOOD」「NO　GOOD」無電圧接点出力 RS-232C出力 データ通信又はプリンタ用 オンライン用 測定開始、測定完了の無電圧接点
■オプション ・目盛校正用硬さ基準片　HS50近辺、HB300近辺 ・測定スタンド　SSH-S01 ・アタッチメント外径用・内径用 ・プリンタ100V用SNP-104-RBJ（プリンタ用ケーブル付） ・データ転送ソフト　SSH-75Aで測定したデータをシリアル通信（RS232C）で受信し、表計算ソフト（エクセル）で処理可能な形式のファイルを作成するソフトです。（シリアルケーブル9ピンタイプ付） ・対象パソコン　DOS/V機 OS　Win-95/98/NT対応

運賃、および消費は、記載価格には、含まれていません。
