非接触放射温度スイッチ品番 WPA30TC/WPA06TC 【詳細表示】
商品番号 WPA30TC/WPA06TC 価 格
非接触放射温度スイッチ
品番 WPA30TC
    WPA06TC
廃番
■特長
●温度で図るから
・測定対象物の色に影響されにくい。
・測定対象物が振動していても大丈夫。
・長距離検出が可能(径30mm/距離1,000mm)
・悪環境下での検出にも有効
●フォトMOSリレー出力を搭載のコンパクトボディ
センサとアンプ部を一体化させたコンパクト設計の為、設置場所を制約しません。測定・出力・表示・設定が可能な上に、フォトMOSリレー出力(1点)タイプを選択戴けるようになりました。出力は上下限値いずれかの設定が可能ですので、用途に合わせ、NO出力にも、NC出力のどちらでも選択していただけます。
●同軸レーザマーカ搭載
測定視野の中心を指ししめす視野同軸レーザマーカを採用。正確な位置合わせができ、設置が容易です。
※マーカは約20秒後に自動消灯します。
●離れた場所からスポット測定
測定対象物の大きさ、測定距離に合わせて、長距離スポットタイプ(WPA30TC型)と、狭視野測定タイプ(WPATC06型)をラインナップ。また、視野同軸レーザマーカによって小さなターゲットや、離れた位置からの正確な測定を実現しました。

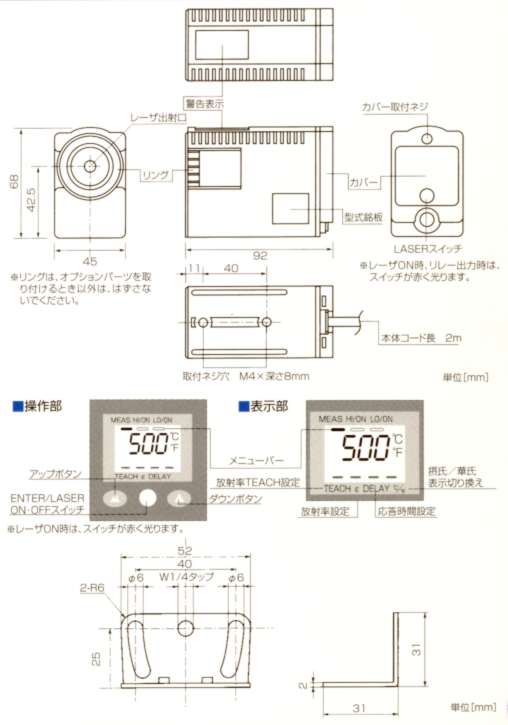

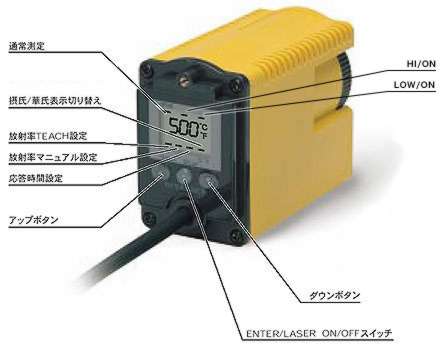

■各部名称
●出力の設定
@メニューバーをHI/ONまたはLO/ONに合わせ、ENTERボタンを押す。
A△/▽ボタンを押して設定値を変更し、ENTERボタンを押して登録する。
B△/▽ボタンを押してON(有効)またはOFF(無効)の設定をし、ENTERを押す。ON設定の場合、ENTERを押したところから出力されるようになります。
*出力時には、レーザ点灯時と同様にENTERボタンが点灯します。HIの設定値がLOの設定値より小さい場合はHI-LOの範囲内のみ出力します。


■測定エリア

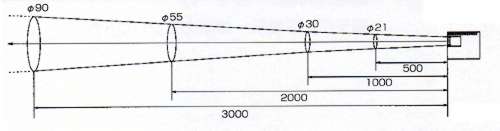

WPA-30TC

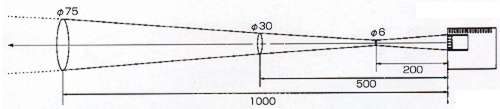

WPA-06TC
レーザマーカは、測定視野範囲の中心を指しています。測定視野範囲は光学応答90%の測定径です。測定対象物の大きさは上図の計測径よりも十分大きいことが必要です。

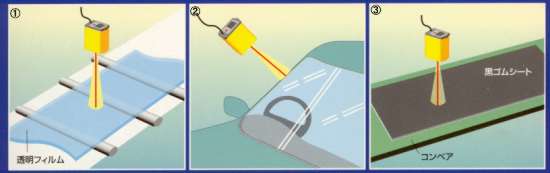

■使用用途
@透明フィルムの検出に
Aガラスの接着確認に
Bゴムシートの検出に


■仕様
品番 WPA30TC WPA06TC
測定温度範囲 0〜500℃(表示-20〜+520℃)
測定エリアサイズ Ф30o/1000o Ф6o/200o
光学系 シリコンレンズ
検出素子/波長 サーモパイル/8〜14μm
応答時間 500ms/90%
測定精度 読取値の±1%または±2℃のどちらか大きい方±1digit(ε≒1.0)
再現性 読取値の±1℃
表示分解能 1℃
リレー出力* フォトMOS 350mA・DC100V以下
出力更新時間 50ms
照準 同軸レーザーマーカ
放射率(ε)補正 0.10〜1.20
応答時間選択(DELAY) 1(0.5s)〜200(約10s)
電源/消費電流 DC12〜24V±10%/150mA以下(最大負荷時)
使用周囲温度 0〜50℃
使用周囲湿度 35〜85%Rh(結露なきこと)
保存温度 -10〜60℃
耐震性 3G(20〜50Hz、JIS C0911に準拠)
保護構造 IP65(JIS保護等級5相当)※
材質 リング、ケース:ガラス入PBT、リア・カバー:PC
質量 約360g(ケーブル含む)
付属品 本体取付金具×1個、取付ネジ(M4)×2本
*HI、LOWいずれか1出力




■オプション
HB-250 BA-AP1

●非接触温度計用黒体テープ(HB-250)
放射率の不明な物体や光沢のある物体の表面に貼り付けると、放射率が0.95になり、正確な非接触温度測定が可能となります。最高250℃までの耐熱素材を使用しています。
延面積 60×2000mm


●エアパージカラー(BA-AP1)
レンズ面に空気を吹付けることで、粉塵や汚れなどの付着を防ぐことができます。
空気圧力 0.2Mpa(2kgf/cm2)以下(計装用エアに限る)
空気流量 50〜150 l /min.
周囲温度 0〜50℃
使用空気温度 0〜50℃
配管接続口径 G(PF)1/8
質量 約90g
材質 アルミニウム

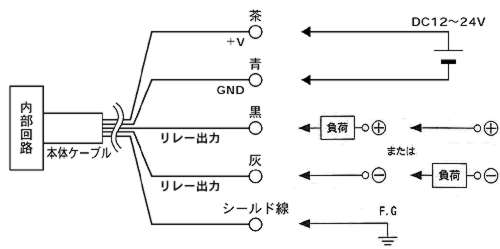

■配線図
接続時の注意点
・電源は、極性に十分注意して定格範囲内にてご使用ください。
・リレー出力は、フォトMOSリレーを使用していますので回路とは絶縁されています。オン抵抗は2.58Ω以下です。
・EMIノイズの強い環境下で使用される場合は、出力コードを鉄パイプに通す等の対策が必要になります。


■正しくお使い下さい
●光沢のある金属など測定表面が鏡面に近いものを測る場合。
(オプション品HB-250の貼付・塗装などで艶消しを施した後に測定してください。)
●ガラス越しに測る場合。
●正しくお使い下さい
ご使用になる前に必ず取扱説明書をお読み下さい。
本器は、体温計ではありません。医療行為には使用できません。
急激な周囲温度変化は、測定値に誤差を生じます。急激な温度変化を受けないように使用下さい。
強力な電磁波を発生する物の近く、腐食性ガス、爆発性ガス中で使用しないで下さい。
定格電源以外で使用しないで下さい。12V〜24Vの直流以外で使用すると本器の破損、ショート、火災、けがの原因となります。
測定対象物に接触させないで下さい。本器は非接触式の温度計です。高温部に接触させると変形や修理、誤差の原因となります。
●レーザー光について
本器はJIS C6802に準拠したクラス2レーザを使用しています。
本器に貼付された警告表示ラベルの内容に従ってお使い下さい。
