ライン設置型放射温度計／品番　WPI-301シリーズ

【詳細表示】

商品番号

WPI-301シリーズ

価　格

●設置型の放射温度計
●スタンダードタイプ、狭視野タイプ、超極小スポットタイプの3タイプがあります。

ライン設置型放射温度計
品番　WPI-301シリーズ
価格は下記をご覧ください。

■特長
●高精度・高速応答
分解能0.1℃、測定精度±1％、応答速度約0.5秒あらゆる生産ラインに対応可能です。
●スムージング機能
測定物に小刻みな温度変化がある場合,表示応答速度をコントロール（ディレイ演算）することによって、データの読取を容易にします。

●多彩な機能
放射率、温度警報レベル、出力スケールのデータバックアップ機能、設定値のプロテクト機能など、現場ニーズのフィードバックから生まれた便利な機能を多彩に装備しています。
●本体共通でプローブ交換可能
＜WPI-301S⇔WPI-301L＞
WPI-301S、WPI-301Lのプローブは相互性があり、同一本体使用でプローブ（別売可）の交換可能です。
●2チャンネル温度警報機能
設定温度を越えるとアラーム1・2のLEDがそれぞれ点灯し、警報出力（オープンコレクター出力）します。シーケンサーなどの接続が可能です。
●アナログ出力・スケーリング設定
0～1Vのアナログ電圧出力。出力温度範囲のフルスケール値は10℃ステップで任意に設定可能。アナログ電圧出力を拡大データとして受け入れます。

■機能
●アラーム：表示部設定温度オーバーの時、LEDが点灯し、同時に出力します。
●SMOOTHキー：スムージング機能をON/OFFさせます。
●アップ/ダウン　キー：放射率(ε)、温度警報レベル(1,2)、出力スケール(H,L)の各種モードで、デジタル表示されている設定値の増大(▲)/減少(▼)を行います。
●SETキー：放射率(ε)⇒温度警報レベル(1,2)⇒出力スケール(H,L)の切り替えを行います。

■タイプ

WPI-301（スタンダードタイプ）
	3機種中、最もローコストなスタンダードタイプ。殆どの現場での温度測定に幅広く対応できます。
WPI-３０１L（狭視野タイプ）
	狭視野タイプのプローブです。離れた所の小さな対象物でも正確に温度測定ができます。軽量、コンパクトなアルミダイキャスト製で耐久性にも優れています。
WPI-３０１S（超微小スポットタイプ）
	最小φ1.2mmの超微小面測定が可能。標準装備の微動調整台の併用で、IC基板のような細かな部分の温度測定に適します。

■仕様

型　　　　　式	WPI-301	WPI-301L	WPI-301S
測定温度範囲	0 ～ +300℃	0 ～ +500℃
表示分解能	0.1℃
測定精度	±1％ of F.S.
再現性	±0.5℃
周辺温度影響	±0.2℃/℃
放射率補正	0.10～1.00(0.01ステップ)
応答速度	約0.5秒
ｻﾝﾌﾟﾘﾝｸﾞ周期	0.2秒
アナログ出力	0.7秒
出　　　　　力	電圧出力0～1V　ｵｰﾌﾟﾝｺﾚｸﾀｰ (印加電圧DC30V以下)
電　　　　　源	AC100/200V(電源容量6VA)
使用周囲温度	0～50℃/35～85％RH(結露なき事)
本体寸法	96×96×175mm
本体重量	約800g
標準付属品	ケーブル(5m)、取付金具
価格	￥117.200-	廃番	廃番

■使用例、及び接続例

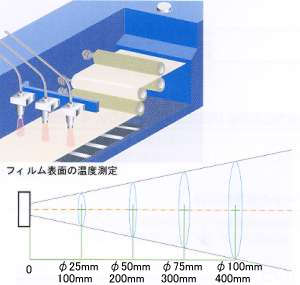

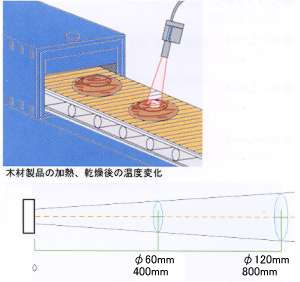

WPI-301（スタンダードタイプ）	WPI-301L（狭視野タイプ）

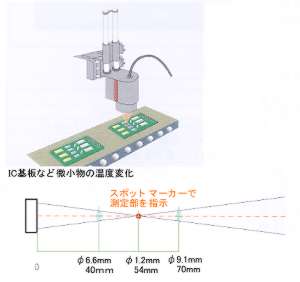

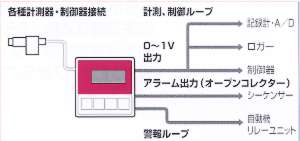

WPI-301S（超微小スポットタイプ）	接続例

■アクセサリー、オプション
●WPI-301シリーズ用延長ケーブル

型番	ケーブル長	価格
WPMS301EC-5	5m	廃番
WPMS301EC-15	15m	廃番
WPMS301EC-25	20m	廃番

●センサー固定台
手軽にプローブの固定ができます。

	型番	対応機種	価格
	WPI-2S	WPI-301	廃番

●エアーパーシー管
・WPI-301ｽﾀﾝﾀﾞｰﾄﾞﾀｲﾌﾟﾌﾟﾛｰﾌﾞ用ｴｱｰﾊﾟｰｼｰ管です。
・先端部によりｴｱｰを吹き出すことにより粉塵によるﾚﾝｽﾞの汚れを防ぎます。

	型番	対応機種	価格
	WPI-1AP	WPI-301	廃番

●エアーパーシー管
・クーリングジャケットの先端に取付け、粉塵によるレンズの汚れを防ぎます。

	型番	対応機種	価格
	WPI-1JAP	WPI-301 WPI-301L	廃番

●WPI-301シリーズ用クーリングジャケット
ﾌﾟﾛｰﾌﾞ雰囲気が50℃以上になる場合に使用して下さい。
・上限100℃（水温25℃以下）
・水冷式のクーリングジャケットで、高温下での使用を可能にします。

型番	対応機種	価格
WPI-1J	WPI-301	廃番
WPI-1JL	WPI-301L	廃番

●フッ化バリウムレンズ
・加圧状態や真空容器の窓として取付け、内部温度の測定にご利用下さい。
・耐圧力：2.67ｋPa
・耐熱温度：800℃
・ε補正率：0.91

	型番	対応機種	価格
	WPI-FB	WPI-301	廃番

運賃、および消費税は、記載価格には、含まれていません。
