角度計/品番 M1016AM-001V 【詳細表示】
商品番号 M1016AM-001V 価 格
角度計M1016AM-001V 角度計 角度計
品番 M1016AM-001V

廃番
■使用上の注意
●精密測定器であり、落としたり、強い衝撃を与えないで下さい。
●湿気やほこりなどの多い場所での使用、及び保管はさけて下さい。
強い磁気のある場ノヲテでの使用、及び保管はさけて下さい。
●測定子の円弧部分に触らないで下さい。
黒い部分は磁気テープ゜です。
キズついたり、強い磁気を近づけると、角度測定ができなくなります。
●本体に水や油が付着しないようにして下さい。デジプロ内部に水や油が入り込むと故障の原因になります。
●なるべく20℃に近い、温度が一定の場所でご使用下さい。
●汚れは乾いた布、中性洗剤、アルコールなどで軽く拭き取る程度にして、シンナーなどの有機溶剤は使用しないで
下さい。
●使用後は、専用木箱にしまって下さい。

<赤外線式デジプロの場合>
●赤外線受光器は、直射日光や強い光が当たらない場所に設置して下さい。
●赤外線投光部・受光部は、汚れ・キズ等に注意して下さい。
赤外線通信ができなくなります。

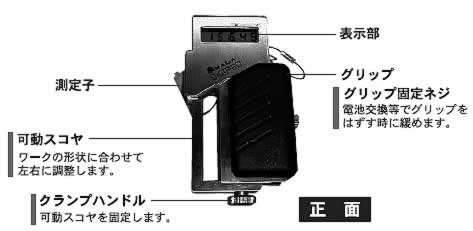

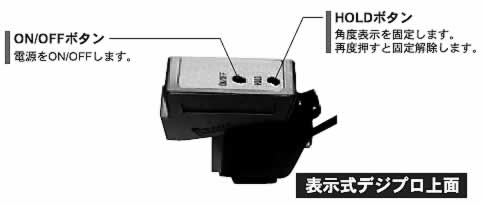

■各部の名称と機能





■測定方法
@電源の入れ方
測定子をWの方向に押さえつけながら、ON/OFFボタンを押して電源を入れます。
電源を入れると、”180 0”が表示されます。



A測定
ワークに合わせて可動スコヤを調整して測定を行って下さい。
その時、クランプハンドルをしっかり締めて、ワークを可動スコヤ及び測定子に密着させるように測定して下さい。



Bホールド機能
HOLDボタンを一度押すと、表示された角度を固定する事ができます。
測定しにくいワークの角度を測るのに便利です。
再度HOLDボタンを押すと表示角度の固定が解除できます。

C電源の切り方
ON/OFFボタンをもう一度押すと、電源が切れます。
※測定子を静止させていると、約6分間で自動的に電源が切れます。

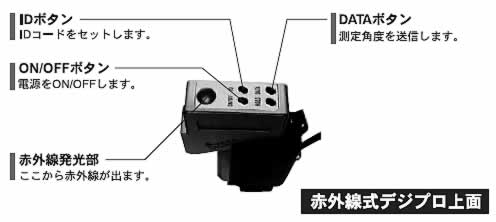

■ここからは、赤外線式の使い方です。
D測定データの送信
DATAボタンを押すと測定データを受光器に飛ばすことができます。
受光器の受光ランプが赤く点灯します。
HOLDボタンで表示角度を固定してから飛ばすと確実です。



■表示について
@角度表示
電源を入れると、測定角度を表示します。
出荷時は、60進(糖分)表示ですが、グリップ内部の選択スイッチで、10進表示に切り替えることができます。
※赤外線式でAMNCに測定データを送信する場合、60進(度分)でお使い下さい。
→2.各部の名称と機能を参照して下さい。

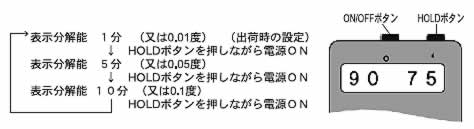

A角度表示分解能
HOLDボタンを押しながらON/OFFボタンで電源を入れると、測定角度の分解能を切り替えることができます。



Bエラー表示
測定中、測定子を速く廻すと、"Err"が表示されます。
この時は、一旦電源を切り、再度電源を入れて下さい。

Cバッテリーアラーム表示
動作電池の容量が少なくなると、バッテリーアラームの表示になります。
ON/OFFボタンで電源を切る事が出来ません。
この時は、全て新しい電池に交換して下さい。


■仕様
測定角度 60〜180°
表示分解能 1分、5分、10分(または0.01°、0.05°、0.10°)
角度測定精度 ±5以内
角度表示単 60進(度分)表示または10進表示
(スイッチで選択可能、出荷時は60進表示)
動作電池 単4乾電池×3本
電池寿命 約100時間(周囲温度20℃にて)
動作環境温度 0〜40℃ (精度を保つためたるべく20℃でお使い下さい。)
湿度:0〜80% (結露なきこと)
オプション 延長バー100mm、300mm

■オプション
品  番 品  名 価  格
M1016DR-200RV レシーバー 廃番
M1016RS232C-USBV RS232C-USB変換ケーブル 廃番
M1016TXG-KAV トランスミッター 廃番

運賃、および消費税は、記載価格には、含まれていません。
