低温高速用放射温度計/品番 M1241-IR20230T60SF-C3 【詳細表示】
商品番号 M1241-IR20230T60SF-C3 価 格
低温高速用放射温度計M1241-IR20230T60SF-C3 高速応答1msの放射温度計です。
検出素子に InGaAs を採用していますのでノイズに強く安定した測定が可能です。
低温高速用放射温度計
品番 M1241-IR20230T60SF-C3
価格は下記をご覧下さい
■特長
●クラス最速1ms:低温高速測定
●測定温度範囲:50〜400℃
●2点レーザマーカで正確照準
●φ1.2mm/70mmの小スポット測定(CF1タイプ)
●冷却不要で周囲温度85℃で使用可能
●短波長2.3μmで低温の金属測定に最適!

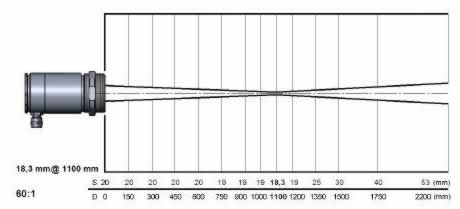

■測定視野範囲図(標準タイプ)

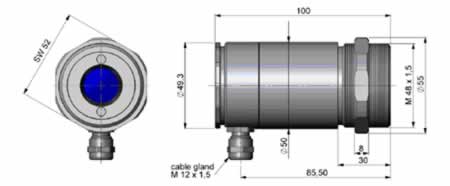

■センサヘッド外形寸法図

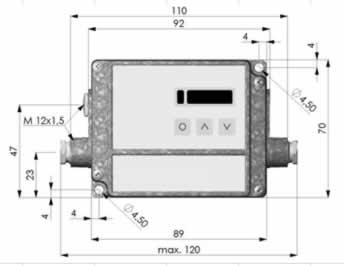

■アンプユニット外形寸法図

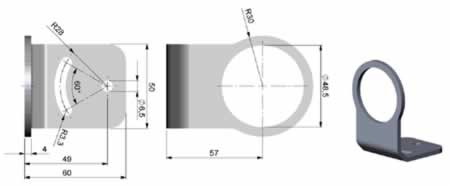

■取付金具外形寸法(付属品)

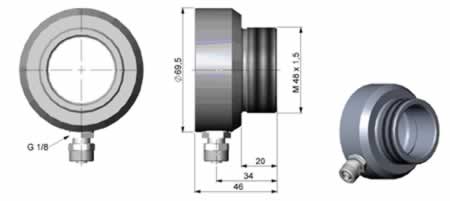

■エアパージカラー外形寸法図(オプション)

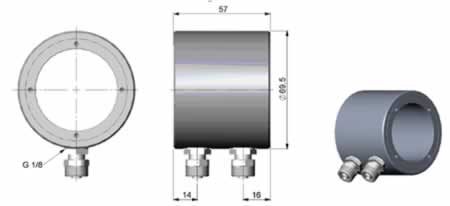

■冷却ジャケット外形寸法図(オプション)


■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。



■共通仕様
品番 M1241-IR20230T60
測定温度範囲 50〜400℃(測定対象物温度>センサヘッド温度+25℃にて)
測定精度 ±(読取値の0.3%+2℃)(周囲温度23±5℃、放射率1.00、応答時間1秒にて)
再現性 ±(読取値の0.1%+2℃)
応答時間 1ms(90%応答)
測定視野範囲 60:1(90%応答)
アナログ出力 4-20mA/0〜20mA/0-5V/0-10V/熱電対J・K出力切替
信号処理 ピークホールド/バレーホールド/アベレージング
測定波長 2.3μm
放射率補正 0.100〜1.100
使用周囲温度 センサヘッド:-40〜85℃ アンプユニット0〜85℃(レーザマーカ点灯時は〜50℃)
使用周囲湿度 10〜95%RH(結露なきこと)
保護構造 IP65(NEMA-4)
材質 センサヘッド:ステンレス
アンプユニット:亜鉛ダイキャスト センサヘッドアンプ間ケーブル3m
電源電圧 8-36VDC/max.160mA
出力インピーダンス 電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω)
外形寸法 センサヘッド:φ49.3×100mm(M48×1.5mm) アンプユニット:89mm×70mm×30mm
質量 センサヘッド:約600g アンプユニット:約420g
センサヘッド取付ナットと取付金具は付属です。
標準ケーブルは3mです。延長をご希望の場合はケーブルを追加オーダーしてください。
3mケーブルを8m/15mで製作いたします。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。


■価格表
品番 仕   様 価格
M1241-IR20230T60SF-C3 φ18.3mm/1100mmにて ¥Mail-
M1241-IR20230T60CF1-C3 φ1.2mm/70mmにて ¥Mail-
M1241-IR20230T60CF2-C3 φ2.5mm/150mmにて ¥Mail-
M1241-IR20230T60CF3-C3 φ3.4mm/200mmにて ¥Mail-
M1241-IR20230T60CF4-C3 φ7.5mm/450mmにて ¥Mail-



■オプション
品番 仕   様 価格
M1241-IR20230T608mt 出力ケーブル8m ¥Mail-
M1241-IR20230T6015mt 出力ケーブル15m ¥Mail-
M1241-IR20230T60CC 校正成績書 ¥Mail-
M1241-MH300075 冷却ジャケット ¥Mail-
M1241-MH300077 エアパージ ¥Mail-
M1241-MH300296 リレーインターフェース ¥Mail-



運賃、および消費税は、記載価格には、含まれていません。
