オンライン油中パーティクル測定器/品番 M1314C-9000-6T		【詳細表示】
商品番号	M1314C-9000-6T	価　格
	様々な油（作動油・潤滑油・タービン油・その他洗浄液）の清浄度管理にお使い頂ける、オイル用のオンライン型・油中パーティクルカウンターです。 ミニメスバルブを配管内に組み込んで頂くだけで簡単にオンライン設置できます。 （配管・装置機器を問わず簡単にオンライン設置する事が可能） また、光ケーブルを介してＰＣ接続しデータをアウトプット出力することができ、油の品質管理用トレーサビリティーとしてデータを有効活用ですます。	オンライン油中パーティクル測定器 品番　M1314C-9000-6T 廃番 後継機種はこちら→M1314C-9001-6T

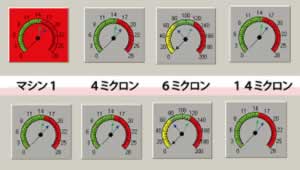

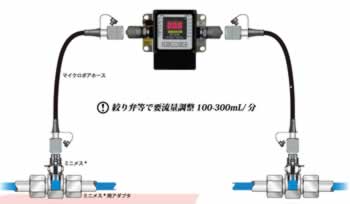

■特長 ●低コスト、容易な既存設備への組込み ●ISO基準に準拠した4ミクロンの分解能 ●ISOコードの±0.5段階という高い精度 ●コンパクトなデザイン ●過酷な作業環境に耐える頑丈な作り ●複数のユニットからのデータを統合管理できるオプション ●オンラインでの故障診断 ●高温、高圧に対応する選択肢 ●可動部分のないシンプルな構造でメンテナンスがほとんど不要 ■利用価値 ●オイルの汚染を発生と同時に知る事ができる ●ラインの稼働状況を監視できる ●フィルターやブリーザー交換時期をタイムリーに判断可能 ●摩耗の原因となる摩耗微粉の発生状況の把握 ●的確なオイル管理手法の確立によるオイルの延命化、停台の削減。 容易な使用方法かつ低コストなオンライン型の油中パーティクルカウンターで、生産ライン・油圧機器等の予防的保全管理ユニットとして最高のコストパフォーマンスを発揮します。 ISOのクリーン度指標に基づいたデータを読み出し、LEDディスプレイによるクリーン度レベルの表示と同時に、付属したソフトによってパソコン上にグラフも表示。 設定クリーン度レベルに応じて、作業管理者に遠隔アラーム出力も可能です。 (オプション：M1314M9000-3Ｔが必要となります) 本体ユニット内に低圧から最高48MPa耐圧のフローセル測定部を持ち、そこを流れる油に(毎分100-500mL)レーザービームを当てることで、油中に浮遊する4〜,6〜,14〜および21μm以上の固形物の影を捕らえ、ISO4406の清浄度コード指標に基づいたデータを逐次読み出します。 M1314C-9000-6Tは、ライン中を流れている液体の清浄度を直接計測するオンライン型ユニットで、Raw Data(生データ)を逐次集積し、そのクリーン度変化の傾向を読み取る事が可能。 予防的メンテナンス(PM)やコンディションベースメンテナンス(CBM)に役立ちます。 またお使いのパソコンでCSV形式のデータをエクセルに書き出して、測定値をデータ化することも容易にできます。 従来のNAS等級で管理されている場合でも、ISOコードに置き換え、簡単に最新の油管理に移行できます。 ■設置例 ■拡張デバイス 標準モデルに加えて、色々なオプションが用意されていますので生産現場での多彩な要求に応えることができます。 ■光ケーブル用　RS-232アダプター(標準) 本体からアウトプットされるRawData(生データ)を光ケーブルを介してシリアル変換するアダプターです。 このアダプターを使用する事に依り、生データをPCまたはPDAに取り込み、専用ソフトウェアでデータ管理を行えるようになります。 ■インターフェイスモジュール(オプション) 光ファイバーケーブルを通して、この本体のアルコネクターから＜0-5VDC・アナログ信号＞で出力され、更にASCII-Modバスプロトコルによって、RS232やRS485シリアル経由で、PLCないしコンピュータにそのデータが送られます。 このモジュールを使う事で、M1314C-9000-6T計装システムに組み込むことが容易にできる有効なオプションです。 品番 品名 価格 M1314M9000-3Ｔ 出力用インターフェイスモジュール 廃番 ■リモート表示パネル ●ISOの3コードが離れた場所で同時に表示できます。 ●リアルタイムでオイルの状態を監視できます。 ●何らかの理由でクリーン度が急激に低下した場合の即時アラーム出力 ●ラインのフィルターやシステムの稼働状況の把握 入力電圧：90-250VAC ■マルチシステム・コントロール 複数台のM1314C-9000-6Tを同時に、統合した制御システムからコントロールしたいという場合、それに対応したソフトウェアを別途供給することが可能です。(RS-485接続) 1台の加工設備において、潤滑油や作動油の系列が複数に分かれている場合、それぞれの系列毎にM1314C-9000-6Tを配置し、それらの状況を一括して管理するためのソフトです。 ●PCとのリンクおよびExcelへのデータ書出し ●連続的なデータの記録(CSVデータ) ●原因追究と対策に寄与する蓄積データ ■M1314C-9000-6Tはラインに搭載するオンライン式クリーン度モニタリングユニットとしてだけでなく、フィルター浄油カートや単独の簡易携帯型オフライン式クリーン度チェッカーとしても大変有効且つ、低コストなツールとしてお使い頂けます。 ■仕様 測定粒径範囲 4＜、6＜、14＜、21＜μm (校正方法：ISO MTD) 測定原理 光遮断式自動粒子計数法　＜レーザーダイオード(CLASS1レーザー)＞ 校正証明書 出荷前検査証　(汚染度　2.8mg/Lにて　ISO MTD) 精度 0.5 ISOコード (汚染度最小値 ISO MTD 2.8mg/L、最大ISOコード＝24) 表示 本体LEDディスプレイ　(ISOコード・アラーム、ローカル/遠隔表示) 電源 9-36VDC、150mA (運転には電力供給必要) 出力 RS-232、RS-485、アナログ0-5V、Modbus、アラーム、ローカル/遠隔表示 レポート ISO 4406と4,6,14,21μm (ISO MTD)用コード、粒子数/ml 取付設置 ミニメンテストポイント、マイクロボアホース(2mm/4mm)、SAE-4/-8 測定流量 測定可能流量：50-500ml/分　(最適流量：1.-300mL/分) 耐圧 48.2MPa 適合流体 油圧作動油、潤滑油、リン酸エステル、バイオ燃料、その他油類 接液部材質 真ちゅう、アルミニウム(アルマイト処理)、スチール、ステンレス鋼、サファイア、Aflas 粘度 2cSt 以上 環境 運転温度：-10〜60℃ 周囲温度：-40〜85℃ 相対湿度：97%、結露なきこと IP等級 67 付属品 Windows用DDEソフト、6m光ファイバーケーブル、IM9000-1、取扱説明書

運賃、および消費税は、記載価格には、含まれていません。
