| 超小型防水カメラ／品番 M244P-T0804WS-52シリーズ |
【詳細表示】 |
| 商品番号 |
M244P-T0804WS-52シリーズ |
価 格 |
 |
●直径φ5.5mmの超小型CMOSカメラ。LED照明付き（4個）のタイプもあります。
●CCD並みの画質を有するCCIQ撮像素子（646×496画素1/8"CMOS）を搭載
●コントローラ内蔵カメラから直接ビデオ信号を取り出せます。（ケーブル長は最大30m）
●別売のデジタルレコーダに接続することで録画も電源供給も可能です。 |
超小型防水カメラ
品番 M244P-T0804WS-52シリーズ
廃番
後継機種はこちら→M244P-0804P-52シリーズ |
■特長
●φ5.5mm×27mmの超小型ヘッドを持つCMOSカメラです。（1/8”CMOSセンサー採用）
●外部コントローラが無く、カメラから直接アナログビデオ信号を取り出せますので、ケーブルを長く延長可能。（最大30mまで）
●出力は角形4ピンコネクタ（ビデオ、電源、GND)。一般的なビデオ端子（RCAコネクタ）とACアダプタジャックに変換するケーブルが標準添付されていますので、お手持ちのTVモニターで見ることが可能です
●別売の液晶付きビデオレコーダと角形4ピン変換プラグにより接続可能。（電源供給も可能です。）
●角形4ピンの他にもコネクタの無いバラ線出力タイプもございます。

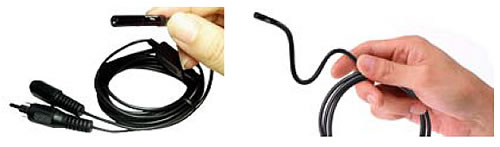

| チューブタイプ |
 |
| LED4灯 |
最大30mまで延長可能 |
 |
 |

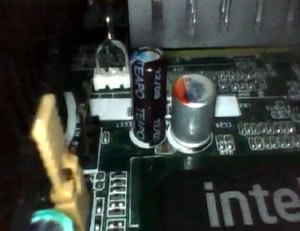

■撮影画像例

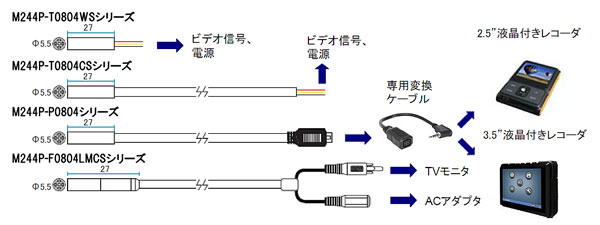

■タイプ
■共通仕様
| 信号 |
NTSCビデオ出力、DC3.3〜5V入力(130mA〜)、GND |
| 撮像素子 |
1/8"カラーCMOSセンサー |
| ビデオ |
NTSC(EIA) |
| 有効画素数 |
656×496 |
| 解像度 |
400TV本 |
| S/N比 |
41.6dB |
| ﾀﾞｲﾅﾐｯｸレンジ |
56.48dB |
| 水平同期信号 |
15.734kHz(NTSC)、15.625kHz(PAL) |
| 垂直同期信号 |
60Hz(NTSC)、50Hz(PAL) |
| 被写体最低照度 |
1Lux (F1.2) |
映像出力信号
(コンポジット) |
1Vp-p,75ohms Composite |
| レンズ |
1.88mm/F2.8 |
| 画角 |
水平＝52°、垂直＝40°、対角＝62° |
| 保管温度範囲 |
-30 to 60℃ |
| 動作温度範囲 |
-10 to 45℃ |
| 電源 |
DC 3.3〜5V |
| 消費電流 |
130mA |
■仕様
| 品番 |
レンズ画角 |
コネクタ仕様 |
ケーブル長 |
LED |
価格 |
| M244P-T0804WS-52 |
52° |
3単線
（コネクタ無し） |
50mm |
無し |
廃番 |
| M244P-T0804WS-75 |
75° |
廃番 |
| M244P-T0804WS-52L |
52° |
4灯 |
廃番 |
| M244P-T0804WS-75L |
75° |
廃番 |
| M244P-T0804CS-52-1M |
52° |
先バラ丸ケーブル |
1m（〜4m） |
無し |
廃番 |
| M244P-T0804CS-75-1M |
75° |
廃番 |
| M244P-T0804CS-52L-1M |
52° |
4灯 |
廃番 |
| M244P-T0804CS-75L-1M |
75° |
廃番 |
| 品番 |
レンズ画角 |
コネクタ仕様 |
ケーブル長 |
LED |
価格 |
| M244P-P0804-52-1M |
52° |
角4ピンコネクタ |
1m（〜4m） |
無し |
廃番 |
| M244P-P0804-52-10M |
10m（〜14m） |
廃番 |
| M244P-P0804-52-30M |
30m |
廃番 |
| M244P-P0804-75-1M |
75° |
1m（〜4m） |
廃番 |
| M244P-P0804-75-10M |
10m（〜14m） |
廃番 |
| M244P-P0804-75-30M |
30m |
廃番 |
| M244P-P0804-52L-1M |
52° |
1m（〜4m） |
4灯 |
廃番 |
| M244P-P0804-52L-10M |
10m（〜14m） |
廃番 |
| M244P-P0804-52L-30M |
30m |
廃番 |
| M244P-P0804-75L-1M |
75° |
1m（〜4m） |
廃番 |
| M244P-P0804-75L-10M |
10m（〜14m） |
廃番 |
| M244P-P0804-75L-30M |
30m |
廃番 |
| 品番 |
レンズ画角 |
コネクタ仕様 |
ケーブル長 |
LED |
価格 |
| M244P-F0804LMCS-52-1M |
52° |
RCA、DCジャック |
1m（〜4m） |
無し |
廃番 |
| M244P-F0804LMCS-52-10M |
10m（〜14m） |
廃番 |
| M244P-F0804LMCS-52-30M |
30m |
廃番 |
| M244P-F0804LMCS-75-1M |
75° |
1m（〜4m） |
廃番 |
| M244P-F0804LMCS-75-10M |
10m（〜14m） |
廃番 |
| M244P-F0804LMCS-75-30M |
30m |
廃番 |
| M244P-F0804LMCS-52L-1M |
52° |
1m（〜4m） |
4灯 |
廃番 |
| M244P-F0804LMCS-52L-10M |
10m（〜14m） |
廃番 |
| M244P-F0804LMCS-52L-30M |
30m |
廃番 |
| M244P-F0804LMCS-75L-1M |
75° |
1m（〜4m） |
廃番 |
| M244P-F0804LMCS-75L-10M |
10m（〜14m） |
廃番 |
| M244P-F0804LMCS-75L-30M |
30m |
廃番 |
■オプション
＜ポータブルビデオレコーダー＞
| M244P-E300E |
M244P-E600HD/SD |
 |
 |
●2.5インチ液晶
●アナログビデオ映像をSDカード（最大32GB）に録画
●720×480画素H.264圧縮動画で保存
●USB2.0でPCにデータ転送
●DC5Vを外部のTVカメラ等に供給可能 |
●タッチパネル3.5インチ液晶
●アナログビデオ映像を1.8インチ160GBハードディスクに録画
（SDカード記録タイプもあります。）
●720×480画素MPEG-4圧縮動画で保存
●USB2.0でPCにデータ転送
●DC5Vを外部のTVカメラ等に供給可能 |
 |
 |
 |
 |
■接続図
■仕様
| 品番 |
M244P-E300E |
| 液晶 |
2.5” TFT |
| 記録メディア |
SDカード（最大32G） |
| 解像度 |
VGA（640×480） |
| 圧縮方式 |
H.264方式 D1 720×480動画、JPG静止画 |
| 記録再生 |
30フレーム/秒音声・映像リアルタイム同期録画、再生 |
| 機能 |
日付、時間スタンプ機能 |
| 省電力機能 |
| 電池容量低下警告機能 |
| LCD表示ON/OFF機能 |
| スケジュール記録 |
| 赤外線リモコン |
| PCインターフェース |
USB2.0 |
| 入力端子 |
2.5mmイヤフォンジャック（ビデオ入力、カメラ用+5V出力） |
| 出力端子 |
3.5mmイヤフォンジャック（ビデオ出力） |
| 電源 |
5V DCアダプタ |
| 充電池 |
NP-60（1030mAh） |
| ビデオ出力信号 |
コンポジットビデオ（NTSC/PAL自動検知） |
| 寸法 |
63.5（L）×95.5（H）×21（W）mm |
| 価格 |
廃番 |
| 品番 |
M244P-E600HD |
M244P-E600SD |
| 録画機能 |
映像圧縮規格 |
MPEG-4 ISO/IEC 14496-2、MPEG-4 (AVI) |
| 音声圧縮 |
ADPCM |
| ビットレート |
3M bps |
リアルタイム録画
(AVI Line in) |
○ |
RTCスタンプ機能
（ストリーミング埋め込み） |
○ |
| モーション検知機能 |
○ |
| エンドレスループ録画機能 |
○ |
スケジュール記録
サポート（4プログラム） |
○ |
| 音声入力切替 |
オーディオ入力、内蔵マイク、屋内専用マイク |
| 動画フォーマット |
AVI |
| 静止画フォーマット |
JPEG（VGA画質） |
I/O
インタフェース |
AV ライン入力 |
2.5mmイヤフォンジャック |
| AVライン出力 |
2.5mmイヤフォンジャック |
| USBジャック |
10ピン USB、充電 |
| SDカードスロット |
- |
SDHC |
| 赤外線リモコン |
○ |
| 1.8"ハードディスクドライブ |
160GB |
- |
| 表示画面他 |
タッチパネル |
3.5” TFT LCD |
| バッテリー |
リチウムイオンバッテリー NP120（2000mAh） |
| 電源 |
100〜240V 50/60Hz ACアダプター、DC5V 2A出力電源 |
| バッテリーステータス |
（a） Full（100％ 2時間）
（b） Middle（50％ 1時間）
（c） Low battery（10％ 10分）30秒間LED点滅
（d） 電源OFF（5％）赤色LED点灯1分後 |
| ストレージ |
1.8"ハードディスクドライブ※1 |
SDカード※2 |
| 価格 |
廃番 |
廃番 |
※1：Mk1214(120GB)/MK6028(60GB)
※2：SD1.0、SD2.0（SDHC）ともに最大32GBまでサポート |
