ロードセル用表示器/品番　M24M-1326T		【詳細表示】
商品番号	M24M-1326T	価　格
	本器は、TEDS規格(IEEE1451.4クラス2複線ワイヤインターフェース)に準拠したデジタル表示計で、TEDS対応の各種ひずみゲージ式センサと組み合わせる事により、感度校正が簡単に正確に行えます。 表示計部は、マニュアル操作によるゼロ校正、スパン校正、上下限比較、デジタル/アナログフィルター、モーションディテクト及びゼロトラッキング等の設定も可能です。	ロードセル用表示器 品番　M24M-1326T

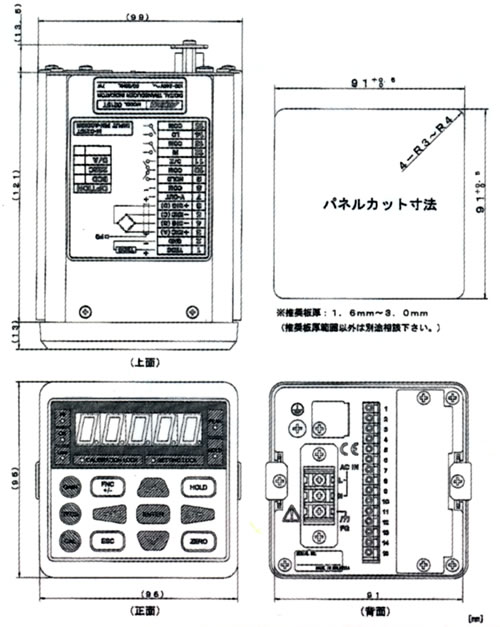

■特徴 ●TEDS機能を使用する事により、感度校正が簡単に正確に行えます ●センサと表示計を一対として固定して使用する必要はなく、随時組合せ変更可能 ●TEDSデータが書き込まれていないセンサを使用する事も可能 ●静ひずみの測定が可能 ●M24M-1326T接続用変換ケーブルを標準装備 ●CEマーク取得 ●電源はAC100～240V ●オプションとして、BCDパラレルデータ出力、RS232Cインターフェース、D/Aコンバータ(電圧電流出力)を用意 ■TEDSとは TEDSとは、Transducer Electronics Data Sheetの略称で、 各種センサのデータシートをセンサ側に書き込んだメモリを搭載する事により、 メモリを読み込める機能を持った表示計に、簡単にセンサの情報を伝える事が出来ます。 メモリには次のデータが書き込まれます。 Manufacture Code　 Model No. Serial No. Sensitivity Rated Capacity ：Aikoh Engineering(81) ：センサの型名 ：センサの番号 ：センサの定格出力 ：センサの定格容量 ■外観図 ■仕様 印加電圧 DC10V,2.5V±10％、電流120mA 信号入力範囲 0～±3.0mV/V 等価入力/TEDS 校正範囲 0.3～±3.0mV/V 校正精度 0.1％F.S.以内、但し、センサ感度0.5mV/V以上の設定の時 ゼロ調整範囲 0～±2.0mV/V 最小入力感度 1μV/count(1mV/V以上の入力で1/10000を保証) 非直線性 0.02％F.S.以内(入力3mV/V以上の時) ゼロドリフト 0.5μV/℃以内(入力換算値) ゲインドリフト 25ppm/℃F.S.以内 A/D変換速度 100回/秒 アナログフィルタ 4,10,100Hz(初期値)、3kHz(パネル面にて設定) アナログ出力 電圧：1mV/V当り2V±5％以内、負荷抵抗：2kΩ以上、 応答周波数：約5kHz/－3dB(アナログフィルタ通過せず) TEDS機能 IEEE1451.4クラス2　ミックスモードインターフェース ピークホールド機能 (アナログ及びデジタル ホールド方式) 動作応答速度 約1kHZ(波形幅2ms：3mV/V入力、アナログフィルタ3kHz時) 確度 0.2％F.S.以下 リセット時 50μs以下 表示 文字高 16mm7セグメント赤色LEDによる数字表示(5桁) 表示範囲 ±19999 小数点 表示位置は選択可能 表示回数 3,6,13,25/秒より選択 表示項目 状態表示 HI，OK，LOW，PEAK，HOLD，CALIBRATION LOCK， SETTING LOCK LED　7個 設定項目 校正設定 ゼロ校正/スパン校正(TEDS構成、実負荷校正、等価入力校正) 機能設定 上限値、下限値、上下限比較モード、ヒステリシス、ゼロ付近、 ゼロトラッキング、デジタルゼロ、ゼロオフセット、ホールドモード、 キーロック、最小目盛、表示回数、印加電圧、 B.C.Dデータ更新レート、RS-232C、D/Aコンバータ 外部信号 上限リレー接点出力、下限リレー接点出力、アナログ電圧出力、 ホールド信号入力、デジタルゼロ信号入力 電源 AC100V～240V　約7W 使用温度範囲 温度-10～＋40℃(保存温度範囲：-40～＋80℃) 使用湿度範囲 85％RH以下(結露不可) 外形寸法 約96W×96H×146Dmm(突起部含まず) 質量 約1kg 付属品 AC電源コード 1本、TEDS変換コード(M24D-361T) 1本、 取扱説明書(CD-ROM版)1枚、 オプション B.C.Dパラレルデータ出力、RS232Cインターフェース D/Aコンバータ(電圧電流出力) ■付属品 接続用変換ケーブル/品番　M24D-361T 品番　 品名 M24D-361T 接続用変換ケーブル

運賃、および消費税は、記載価格には、含まれていません。
