X線異物検査機(二方向二画面仕様)/品番 M606NX-560DSH 【詳細表示】
商品番号 M606NX-560DSH 価 格
X線異物検査機(二方向二画面仕様)/M606NX-560DSH X線異物検査機 X線異物検査機(二方向二画面仕様)
品番 M606NX-560DSH
廃番
後継機種はこちら→M606NX-6630DSH
■特長
●二方向照射(DSタイプ)
二方向照射(25°)により、角度の付いた2枚の画像で靴やカバンに隠れた異物発見に効果的です。
一度の作業で同時に照射しますので生産性にも影響はありません。
●高精度センサー
高精度なX線ラインセンサーを使用し、300μm(マイクロメーター)の異物まで撮影することが可能です。
(注意:SUS球を基準としており、材質によっては、クリアな画像が得られないことがあります。
●超高速プロセッサー
大容量のX線撮影画像を高速に処理するため、64Bitの超高速CPU(Corei7)と大容量8GBのメモリーを搭載し、
2倍以上の処理能力を実現しました。(メーカー比較) 仕様は予告なく変更することがあります。
●デュアルモニター
デュアルモニターを標準搭載し、異なった画面設定、ポイント拡大などを含め、
計6個の画面を同時表示しながら作業を進めることができます。
●フルカラー表示
フルカラーの検査画面がより異物発見を容易にします。
●可変速撮影
対象製品に応じて、高速、標準、低速(高精度)の3段階の速度を選択して撮影できます。
●メモリー機能
品種ごとに異なる、X線の強さ、画面設定、自動検出の有無、コンベア速度、撮影範囲といった設定条件、
画像の補完などを、メモリーに保存可能です。(30種)
●トレーサビリティ
全ての画像を保存し、同時にその番号をラベルプリンターで出力することが可能です。
PC用カラープリンターを使用し、撮影画像をカラー出力したり、ネットワークを用いて、
離れた場所に画像を転送することが可能です。
●簡易寸法測定
X線撮影画面から2点の長さを簡易測定することが可能です。(ベルト面)
●簡易自動判定
異物の見落としを極力すくなくするため、X線画像から異物検出のアシスタントを行います。
(100%検出を保証するものではありません)
●マルチランゲージ対応
海外での使用も想定し、日本語、英語、中国語を標準搭載、その他言語にも対応可能です。
●安全重視の設計
作業員が不用意に被爆しないよう、各種の安全対策が施されています。
●大型LCDによる状態表示
基本モニターのほかに、本体側に採用された大型液晶モニターでもX線検査装置の状態や投入の可否などを
一目で確認することができます。
●X線保護機能
電源オンオフ時に負荷が掛からないよう、オートエイジングやオートクーリング機能を搭載しています。
さらに検査時には状況に応じてX線出力を自動調整し、X線管の長寿命を目指します。
●左右投入可能
設置状況に応じて、左右のどちらからでも製品投入が可能です。(設定変更が必要です)
●エコ省エネ機能
運転状況を検知し、無駄な消費電力を抑えるように、自動的に制御します。

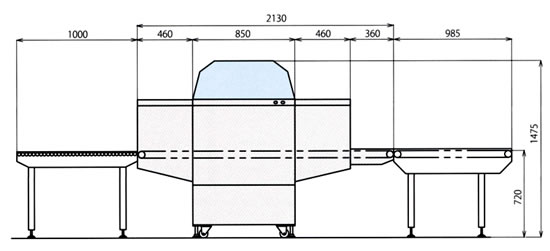

■寸法図



■仕様
品番 M606NX-560DSH M606NX-665DSH
撮影方法 0°と約25°(2方向)
搬送ベルト幅(mm) 660mm
ベルト速度 10m/分 15m/分 20m/分 (選択式)
ベルト搬送方向 右投入 左投入 (設定可)
検査品サイズ(mm) W×Hは図面参照、製品長=520~1,400mm(可変)
トンネルサイズ(mm) 665(W)×300(H)
最大搬送重量 30kg
出入り口安全センサー
(手を入れるとX線停止)
有り
最小撮像能力 鉄球φ0.3mm以上 SUS線(WIRE) φ0.2×5mm(SUS304:7.93g/c㎡)
ラインセンサー 高解像度ストレート型
ラインセンサー画素数 1408画素 1664画素
センサー幅 563.2mm 665.6mm
X線管電圧 30~80kV
X線管電流 0~3mA
液晶ディスプレイサイズ フルスペックハイビジョン 23インチワイド(デュアルモニター標準)
液晶ディスプレイ画素数 1920×1080画素(1920×1200)
OS Windows7(64Bit版)海外版 英語、中国語 対応
搭載メモリー 8GB
ハードディスク 1TB
撮影条件プリセット 30品種(カラー/反転/エックス線/ベルト出力等を記憶)
画像強調:LUT 検査品種毎に設定可(カラー表示可 反転可)
画像強調(エッジ強調) 有り
画像表示倍率 0.4倍 (縮小) ~ 16倍拡大の範囲(マウススクロール使用可)
画像印刷 PC用プリンタに自動、又は手動ボタンで印刷可
X線検査済ラベル
(ラベルプリンタはオプション)
X線検査済ラベル(会社名、製造番号他記載)自動印刷
画像保存機能 上記プリント内容付き画像を自動、
又は手動保存により製品検査後のトレーサビリティー可能
画像保存フォーマット TIFF/BMP/JPEG(複数選択可)
自動検針機能 標準(検知できない異物もあります)
本体サイズ 2,130×990×1,475(H)
電源電圧 AC90~240V 50/60Hz(移設の場合はベルトモーター交換)
X線漏れ線量 1μSv/h以下
消費電力 0.9kVA
動作温度 5~35℃
動作湿度 20~80%RH(結露なき事)
重量 約650kg
オプション 投入用コンベア PC用プリンタ(各種選択可) ラベルプリンタ
価格 廃番 廃番

運賃、および消費税は、記載価格には、含まれていません。
