デジタルトルクラチェットレンチ/品番 M653EK040-X13K

【詳細表示】

商品番号 M653EK040-X13K

価 格

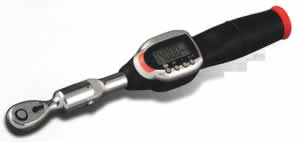

デジタルトルクラチェットレンチM653EK040-X13K パワーセンサ搭載固定グリップ採用。作業姿勢や習熟度にかかわらず、さらに簡単・ハイレベルなトルク管理が可能となった、進化形デジタルトルクツール「デジラチェ」のヘッド交換タイプです。 デジタルトルクラチェットレンチ
品番 M653EK040-X13K
価格は下記をご覧下さい
■特長
●ヘッド交換式のデジタルトルクレンチ
●目標トルクを最大5件までメモリ可能、頻度の高い作業に最適
●国際基準(ISO)をクリアする本格派トルク計測機能
●交換用ヘッド使用で利用範囲がさらに拡大

■細部にわたり、使いやすさを追及
デジラチェヘッド交換式タイプにもパワーセンサ搭載固定グリップを採用。
作業姿勢や習熟度にかかわらず、より精度の高いトルク測定が可能です。
また、様々な交換式ヘッドをお使いいただくことで、より幅広いシーンでの利用が可能になりました。
測定モードや表示モードのカスタマイズ機能や、大きく見やすいLEDランプなど、細部にわたり使い易さを追及しました。

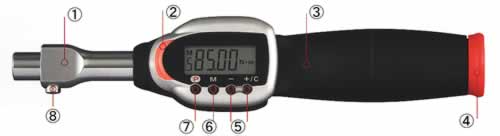

@ 交換式ヘッド
交換式ヘッドを使用することで、様々な作業シーンに対応が可能
A 点灯が側面からも確認できる大型LEDランプ
狭い場所での作業時など表示部が見にくかったポジションからでもLEDランプの点灯が確認しやすく、作業性も向上
B パワーセンサ搭載固定グリップ
複数のセンサがグリップに掛かる操作荷重を正確に感知し分析。
作業姿勢や習熟度に関わらず、より精度の高いトルク測定が可能になりました。
C グリップエンド
グリップエンドには軟質系樹脂を採用。
視認性とフィット感が向上しました。
D 設定変更ボタン
E モード切替ボタン
F パワーボタン
G ユニオン機構
独自のユニオン機構採用で、交換パーツを確実に保持し、作業中の不用意な脱落防止します。
※ユニオン機構はパーツの脱着共にボタン操作が必要です。

■多彩な機能を快適に操れる「カスタム設定」機能で、幅広いシーンに適応
●測定モードの切り替え
・計測モード
目標トルクを設定せずトルク測定します。

・プレセットモード
目標トルク到達をLEDとブザーでお知らせします。

・合否判定モード
目標トルクの上限と下限を設定し、合否判定します。

●測定値表示モードの切り替え
・ピークホールドモード
測定後は締め付けトルクの最大値を表示します。

・オートクリアモード
ピークホールド表示を一定時間でゼロに戻します。

・トラックモード
ピークホールドせずリアルタイムにトルク表示します。

●ブザー音ON/OFF切り替え
・ブザー音オンモード
ボタン操作時や設定トルク到達をブザーでお知らせ。

・ブザー音オフモード
オフィス内や深夜作業など、ブザー音を鳴らしたくない作業に便利です。

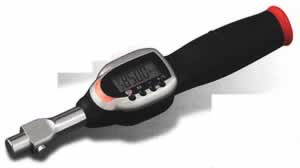

■タイプ
M653EK040-X13K M653EK085-X13K

■専用樹脂ケース付き



■寸法図



■仕様
品番 トルク測定範囲(N・m) 最小表示単位(N・m) B L T1 T2 重量 価格
M653EK040-X13K 8〜40 0.05 20 213 13 36 340 \21,600-
M653EK085-X13K 17〜85 0.1 20 213 13 36 340 \21,600-
※機種選定の目安:実際に使用されるトルク値がトルク測定範囲の70%以内に収まる機種を推奨します。

■幅広い作業シーンに対応する、様々な交換式ヘッド
従来ではトルク管理が困難な箇所でのトルク管理用交換式ヘッドをラインナップしました。

●標準的な小形形ラチェットヘッドを採用しました。
●デジラチェへの取付は表裏2方向で可能。ユニオン機構、一体式クロウ、36枚ギアの快適な操作性です。




■使用例


■寸法図


■仕様
品番 許容トルク(N・m) sq. B L T 重量 価格
M653X13-R2K 30 6.3 23 74.5 10 100g \3,500-
M653X13-C3K 30 9.5 23 74.5 10 100g \3,600-
M653X13-R3K 85 9.5 33 80 13.7 160g \3,800-
M653X13-C4K 85 12.7 33 80 13.7 160g \5,300-





品番 レンチタイプ ヘッドタイプ 重量 価格
M653GEK040X132K M653EK040-X13K M653X13-R3K 500g \25,400-
M653GEK085X132K M653EK085-X13K M653X13-R3K 500g \25,400-


■ラチェットめがねヘッド
●ヘッド側面のレバー操作により、回転方向の切替ができるので締め・緩めにも使用可能。
●歯数72枚で送り角度5°により、細かな送り操作が可能。




■ヘッドは薄型のため、これまでのデジラチェでは作業が難しかった狭い箇所にも対応が可能。


■寸法図
M653Z14-BA3K M653Z14-08WK〜M653Z14-14WK M653X13-MR14K

■仕様
●ラチェットめがねヘッド
品番 許容トルク(N・m) 口径サイズ(mm) 重量 価格
M653X13-MR14K 55 14 90g \3,300-


●ラチェットめがねヘッド用ソケット
品番 S D L H d 重量 入数 価格
M653Z14-08WK 8 12.2 19 5.5 6 17g 5 \1,000-
M653Z14-10WK 10 14.7 19 5.5 9 17g 5 \1,000-
M653Z14-12WK 12 17 19 7.5 9 17g 5 \1,000-
M653Z14-13WK 13 18.5 20 7.5 9 20g 5 \1,000-
M653Z14-14WK 14 20 20.5 8 10.5 20g 5 \1,000-


●ラチェットめがねヘッド用9.5sq.ドライブ角アダプタ
品番 D L g 重量 入数 価格
M653Z14-BA3K 16.1 23.4 20.5 20g 5 \1,400-


●ラチェットめがねヘッドセット

品番 付属品 価格
M653GX13MR147K M653X13-MR14K、M653Z14-08WK〜M653Z14-14WK、
M653Z14-BA3K
\10,000-


■六角棒ヘッド
●L形六角棒を採用することで壁際や障害物付近での作業も可能です。
●ショートタイプは首下部の曲げ角度を95°に設定。
障害物を避けて、指先が入りやすいスペースを確保しています。




■カップリング及びカップリングブッシュ周りの作業に最適です。


■寸法図
M653X13-H04K タイプ M653X13-H04SK タイプ

品番 許容トルク(N・m) S L H h 重量 入数 価格
M653X13-H04K 11 4 57 37 27 62g 1 \2,700-
M653X13-H05K 19 5 57.5 40.5 30.5 67g 1 \2,700-
M653X13-H06K 46 6 58 45 35 75g 1 \2,700-
M653X13-H08K 85 8 59 50 40 88g 1 \2,800-
M653X13-H10K 85 10 60 55 45 110g 1 \3,100-


品番 許容トルク(N・m) S L H h 重量 入数 価格
M653X13-H04SK 11 4 58 23 13 61g 1 \2,900-
M653X13-H05SK 19 5 58.5 24.5 14.5 64g 1 \2,900-
M653X13-H06SK 46 6 59 27 17 68g 1 \2,900-
M653X13-H08SK 85 8 60 30 20 79g 1 \3,000-
M653X13-H10SK 85 10 61 34 24 95g 1 \3,200-

■ブレーキツール
●自動車のブレーキパイプ、ABSアクチュエーターやブレーキパイプの取付け時のトルク管理作業、取り外しの作業に最適。
●ストレートタイプとオフセットタイプの使い分けにより、作業性がアップ。





■エクステンションツール+オフセットタイプの使用で、作業しづらいABSアクチュエーターのトルク管理が可能です。


■寸法図
M653X13-MZ10K M653X13-E100K
M653X13-EMZ10K

■仕様
●ブレーキツール ストレートタイプ
品番 許容トルク(N・m) 口径サイズ(mm) 重量 価格
M653X13-MZ10K 25 10 80g \3,300-



●ブレーキツール エクステンションツール
品番 許容トルク(N・m) 重量 価格
M653X13-E100K 25 180g \4,100-


●ブレーキツール 10mmオフセットタイプ
品番 許容トルク(N・m) 口径サイズ(mm) 重量 価格
M653X13-EMZ10K 25 10 70g \2,600-


●ブレーキツール オフセットタイプセット
品番 付属品 重量 価格
M653GX13E1002K M653X13-E100K、M653X13-EMZ10K 250g \6,700-

運賃、および消費税は、記載価格には、含まれていません。
