| 角度スイッチ／品番 M906A-101-20-0.1SW |
【詳細表示】
|
| 商品番号 |
M906A-101-20-0.1SW |
価 格
|
 |
●振動に強く輸送機器でも使用可能
●重力方向を基準とした角度センサ
●360度全方向に傾斜しても検出可能
●保護構造IP67 |
角度スイッチ
品番 M906A-101-20-0.1SW
廃番 |
■特長
M906A-101-20-0.1SWは、重力を基準にして角度変位を検出するセンサです。
応答速度は3種類を用意し、振動が多い輸送機器などでは応答速度を遅くすることでチャタリング防止をすることがで
きます。
機器や棚の転倒、家屋の傾きなどの検出に最適です。
匡体は堅牢性に優れた金属製としキャブタイアケーブルは屈曲回数50万回に耐える線材を採用しています。

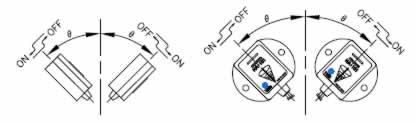

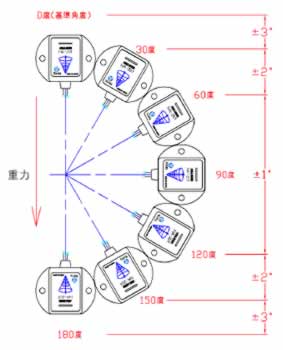

■基準角度と動作角精度
■寸法図

■仕様
| 品番 |
M906A-101タイプ |
M906A-201タイプ |
| 電源電圧 |
DC12V〜24V |
DC12V〜24V |
| 出力 |
NPNオープンコレクタ出力 |
アナログ出力 1V〜5V |
| 表示 |
正常時：青色LED点灯
傾斜時：赤色LED点灯 |
電源表示：青色LED点灯 |
| 使用温度範囲 |
-10〜+70℃ |
| 測定精度 |
0〜30度±3度・30〜60度±2度・60〜120度±1度・120〜150度±2度
150〜180度±3度 |
| 温度特性 |
0.05度／℃ |
| 動作角度 |
20・30・45・60・75・90・
105・120・135・150・160度 |
20・30・45・60・75・90・
105・120・135・150・160度 |
| 動作角度精度 |
- |
±3度（at 25℃） |
| 応答速度 |
0.1s・1.0sの2タイプ |
| ボディー材質 |
アルミニウム（黒） |
| ケーブル仕様 |
OP-VCTF黒 0.3mm2×3芯 直径4.5mm 2m |
| 品番 |
動作角度 |
応答速度 |
価格 |
| M906A-101-20-0.1SW |
20度 |
0.1s |
廃番 |
| M906A-101-20-1.0SW |
20度 |
1.0s |
廃番 |
| M906A-101-30-0.1SW |
30度 |
0.1s |
廃番 |
| M906A-101-30-1.0SW |
30度 |
1.0s |
廃番 |
| M906A-101-45-0.1SW |
45度 |
0.1s |
廃番 |
| M906A-101-45-1.0SW |
45度 |
1.0s |
廃番 |
| M906A-101-60-0.1SW |
60度 |
0.1s |
廃番 |
| M906A-101-60-1.0SW |
60度 |
1.0s |
廃番 |
| M906A-101-75-0.1SW |
75度 |
0.1s |
廃番 |
| M906A-101-75-1.0SW |
75度 |
1.0s |
廃番 |
| M906A-101-90-0.1SW |
90度 |
0.1s |
廃番 |
| M906A-101-90-1.0SW |
90度 |
1.0s |
廃番 |
| M906A-101-105-0.1SW |
105度 |
0.1s |
廃番 |
| M906A-101-105-1.0SW |
105度 |
1.0s |
廃番 |
| M906A-101-120-0.1SW |
120度 |
0.1s |
廃番 |
| M906A-101-120-1.0SW |
120度 |
1.0s |
廃番 |
| M906A-101-135-0.1SW |
135度 |
0.1s |
廃番 |
| M906A-101-135-1.0SW |
135度 |
1.0s |
廃番 |
| M906A-101-150-0.1SW |
150度 |
0.1s |
廃番 |
| M906A-101-150-1.0SW |
150度 |
1.0s |
廃番 |
| M906A-101-160-0.1SW |
160度 |
0.1s |
廃番 |
| M906A-101-160-1.0SW |
160度 |
1.0s |
廃番 |
| 品番 |
動作角度 |
応答速度 |
価格 |
| M906A-201-20-0.1SW |
20度 |
0.1s |
廃番 |
| M906A-201-20-1.0SW |
20度 |
1.0s |
廃番 |
| M906A-201-30-0.1SW |
30度 |
0.1s |
廃番 |
| M906A-201-30-1.0SW |
30度 |
1.0s |
廃番 |
| M906A-201-45-0.1SW |
45度 |
0.1s |
廃番 |
| M906A-201-45-1.0SW |
45度 |
1.0s |
廃番 |
| M906A-201-60-0.1SW |
60度 |
0.1s |
廃番 |
| M906A-201-60-1.0SW |
60度 |
1.0s |
廃番 |
| M906A-201-75-0.1SW |
75度 |
0.1s |
廃番 |
| M906A-201-75-1.0SW |
75度 |
1.0s |
廃番 |
| M906A-201-90-0.1SW |
90度 |
0.1s |
廃番 |
| M906A-201-90-1.0SW |
90度 |
1.0s |
廃番 |
| M906A-201-105-0.1SW |
105度 |
0.1s |
廃番 |
| M906A-201-105-1.0SW |
105度 |
1.0s |
廃番 |
| M906A-201-120-0.1SW |
120度 |
0.1s |
廃番 |
| M906A-201-120-1.0SW |
120度 |
1.0s |
廃番 |
| M906A-201-135-0.1SW |
135度 |
0.1s |
廃番 |
| M906A-201-135-1.0SW |
135度 |
1.0s |
廃番 |
| M906A-201-150-0.1SW |
150度 |
0.1s |
廃番 |
| M906A-201-150-1.0SW |
150度 |
1.0s |
廃番 |
| M906A-201-160-0.1SW |
160度 |
0.1s |
廃番 |
| M906A-201-160-1.0SW |
160度 |
1.0s |
廃番 |
|
