PC無線電力計/品番 MB8C-10RFS 【詳細表示】
商品番号 MB8C-10RFS 価 格
PC無線電力計/MB8C-10RFS 現場で、電力の見える化を!!
節電・省エネ活動に頼れる強い味方!
PC無線電力計
品番 MB8C-10RFS
廃番

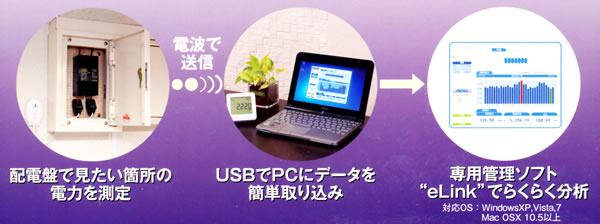

■節電・省エネをもっと楽しく!お手軽に!


■設置方法
本製品を御購入前に必ず、本製品を設置する配電盤の種類を御確認ください。
●必要クランプセンサー数
単相2線 1個 90A迄、標準セットで測定可能です。
・90A以上、120A迄→MB8TS-120Sを1個追加※1
単相3線及び三相3線 2個 90A迄、標準セットで測定可能です。
・90A以上、120A迄→MB8TS-120Sを2個追加※1
三相4線 3個 別途クランプセンサーをお買い求めください。
・90A迄→MB8TS-90Sを1個追加
・90A以上、120A迄→MB8TS-120Sを3個追加※1
※1 オプションの項目をご参照ください。

●クランプセンサー定格
MB8TS-90S(標準クランプセンサー) 500mA~90A 標準で2個同梱されています。
MB8TS-120S(オプションクランプセンサー) 500mA~120A 測定対象が90Aを超える場合、必要数をお買い求めください。
※クランプセンサーは定格定格容量内でご使用ください。
単相2線の場合 単相3線及び三相3線の場合 三相4線の場合
どちらか一方に取り付けてください。 両端の2本(白を除く赤と黒)に
取り付けてください。
白を除く赤と黒と青に取り付けて下さい。※オプションのクランプセンサーを御用意ください。
クランプセンサーは安全のためメインブレーカーの2次側(下側)に取り付けください。
配線色については電力会社により異なります。
よくお確かめの上、お取け付ください。

(!)ご注意
クランプセンサーの設置は安全のため必ずメインブレーカーを“切”にしてから行ってください。

●クランプセンサーの取り付け
配線工事不要で簡単設置!
クランプセンサーを開くために
フックを外します。
配線の周りにクランプセンサーを取り付けます。
しっかりとフックを取り付ます。

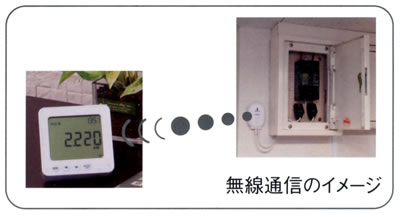

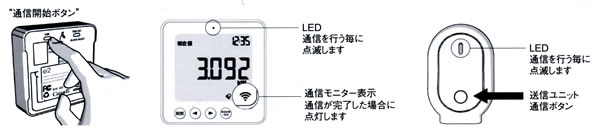

●通信の準備
PC無線電力計と送信ユニット間の通信
①PC無線電力計(MB8C-10RFS)、送信ユニット(MB8C-RFTS)、それぞれに電池を装填。
②MB8C-10RFSの裏側にある“通信開始”ボタンを押し、表示部に“通信モニター表示”が点滅していることを確認。
③その点滅の際に、送信ユニットの“通信ボタン”を押し、“通信モニター表示”が点滅から店頭にかわったことを確認する。


■通信について
一度通信を開始すると一定間隔でデータを無線エネルギーモニターへ送信します。
・送信間隔は10秒、15秒、20秒の設定が可能です。
・初期設定は10秒となっています。


■無線エネルギーモニターでのデータ確認
過去700日分のデータを保存!(1日に1時間毎の積算データが24個)
●現在値表示
現在の消費電力/現在までの電気料金/当日のCO2排出量
※電気料金は従量電灯メニューで計算されます。

●消費電力表示
現在の消費電力/ 指定期間の平均消費電力/ 指定した過去の消費電力
日別:過去700日平均
週別:過去100週平均
月別:過去24ヶ月平均
日別:過去7日分の指定日
週別:過去7週分の指定週
月別:過去24ヶ月分の指定月

●CO2排出量表示
現在のCO2排出量/ 指定期間の平均CO2排出量/ 指定した過去のCO2排出量
日別:過去700日平均
週別:過去100週平均
月別:過去24ヶ月平均
日別:過去7日分の指定日
週別:過去7週分の指定週
月別:過去24ヶ月分の指定月

●電気料金表示
現在値/過去24ヶ月の平均/過去24ヶ月分の指定月
※電気料金は従量電灯メニューで計算されます。

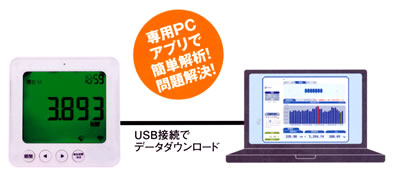

■PCでのデータの確認
PC無線電力計(MB8C-10RFS)に記録されたデータは、USB接続をすることでPC上で簡単にデータの確認が行えます。
①カスタムのホームページ(http://www.kk-custom.co.jp)からパソコン用管理ソフト“eLink”をダウンロード!
②PC無線電力計(MB8C-10RFS)を付属のUSBケーブルでPCと接続!
③“eLink”を起動し、メニューバーに従ってデータを取り込み!
※詳細はホームページ上の“パソコン用管理ソフト eLinkマニュアル”をご覧ください。

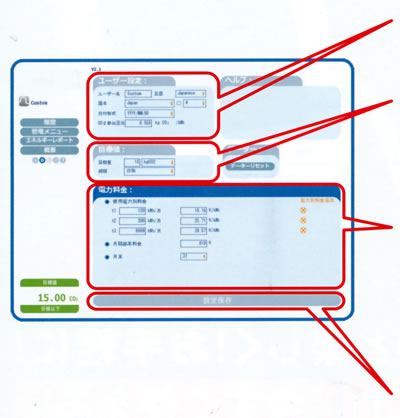

■eLinkでさらに便利
予め下記の設定画面に基本データを入力しておく。
①ユーザー設定
  ユーザー名を入力する
②目標値:目標値を下記の中から自由に設定が可能です。

kwh、電気料金、kgCO2の3つのうちいずれかの項目を「日別」「週別」「月別」で選択し設定する。
③毎月電力会社から送られてくる電気料金明細書、またはお住まいの管轄の電力会社の値段表を見ながら、使用料別の電気料金を設定する。

また、月の基本料金の入力と電力会社の締め日(月毎にデータを参照する更新日)の設定も行えます。
最後は設定保存のボタンを
クリックするだけ!

■eLinkでできること
うれしいらくらくポイント!!

多様なデータ分析が可能で使い方も簡単!
基本操作はカーソルをあててクリックするだけ

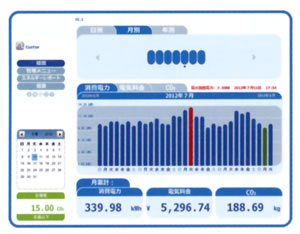

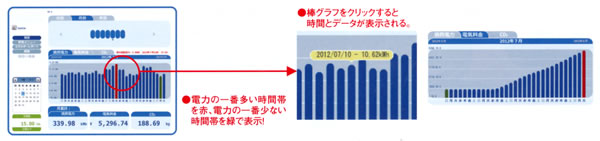

①履歴データの参照
日別・月別・年別のデータが
それぞれ棒グラフで表示される。
月毎には電気料金の推移も表示されます。

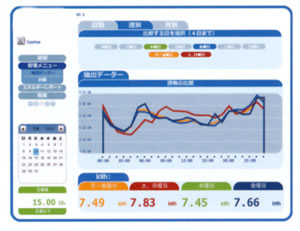

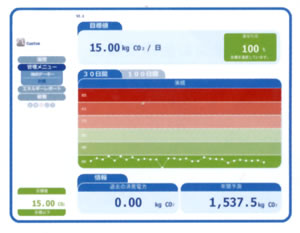

②管理メニュー(抽出データ) ②管理メニュー(計画)
日別・月別・年別のデータがそれぞれグラフで表示される。
月別・年別の場合は折れ線グラフで表示され、
最大4日のデータ推移を表上で同時に比較できる。
予め設定した目標値に対しても推移と結果を表示します。

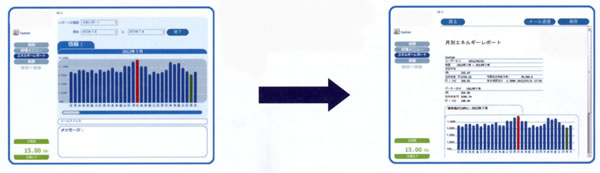

③エネルギーレポート

日別・月別の指定したデータを日毎、月毎の枚数分、
PDFデータとして自動作成します。
また、このエネルギーレポートをメールでメッセージを
添えて簡単に送信も可能です。

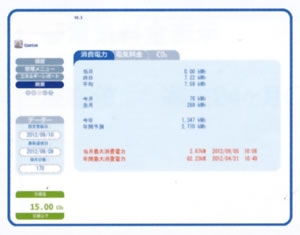

④概要
●見たい数値情報を集約!
消費電力・電気料金・CO2の
当日、昨日、平均、今月、先月、今年年間予測など…
上記までの画面でグラフ表示されたデータを
数値で確認できます。

■オプション
標準クランプセンサー
品番:MB8TS-90S
オプションクランプセンサー
品番:MB8TS-120S
送信ユニット
品番:MB8C-RFTS

■セット内容
①PC無線電力計:MB8C-10RFS
②送信ユニット:MB8C-RFTS
③標準クランプセンサー:MB8TS-90S×2個
USBケーブル×1本
PCソフトウェア“eLink”(無償ダウンロード)含

■仕様
品番 MB8C-10RFS MB8C-RFTS MB8TS-90S MB8TS-120S
測定範囲 - - 500mA~90A 500mA~120A
測定精度 ±10%
最大通信距離 約100m(見通し状態) - -
無線通信周波数 429.2MHz - -
測定周期 10、15、20秒から選択 - -
使用温湿度
(結露しない事)
-5~45℃、0~95%RH -10~50℃、0~95%RH -5~50℃、0~95%RH
保存温湿度
(結露しない事)
-10~60℃、0~80%RH -10~60℃、0~80%RH -5~50℃、0~95%RH
電源(別売) 単4乾電池×3本 単3乾電池×3本 - -
電池寿命
(アルカリ電池使用時)
約4ヶ月 約1年 - -
寸法
(W×H×D)
86×86×24mm 62×95×27mm 34×57×20mm 55×50×38mm
コード長 - - 約1m 約65cm
重量 約150g(電池含む) 約125g(電池含む) 約55g 約100g
価格 廃番 廃番 廃番 廃番

運賃、および消費税は、記載価格には、含まれていません。
