除電性能電位測定器/品番 MC25A-5JS

【詳細表示】

商品番号 MC25A-5JS

価 格

除電性能電位測定器MC25A-5JS 現場でのイオナイザーの点検・チェックに最適。
ハンディタイプ・らくらく簡単操作
除電性能電位測定器
品番 MC25A-5JS
価格 \243,600-
■特長
コンパクト、軽量、簡単操作。しかも充電式バッテリーでライン測定に便利。
ワンプッシュで減衰時間、イオンバランス測定を開始するオートモード装備。イオナイザの評価や管理の効率アップ。
[SAVE]ボタンで最大1000件の測定値を内部メモリに保存。
各タイプのイオナイザに応じて減衰時間、イオンバランスの測定時間が選択可能。
減衰時間測定終了電圧(100V〜5Vまで、5V単位)設定ができ、各タイプのイオナイザや静電気対策商品の評価に最
適。
アナログ出力を標準装備。データーロガに接続すればグラフ化も可能で、測定後の報告書も簡単作成。
標準プレートはANSI/ESD-STM3.1-2000に準拠、小型プレートで装置内のイオナイザの測定も可能です。


■用途
各タイプのイオナイザ評価及び管理用
静電気対策商品の評価用(導電床のストロール法)
工具の電荷減衰測定用
静電気対策の教育用


■イオナイザーの性能確認・調整に


■小型プレートで狭いスペースに対応


■2つの測定プレートを選べます。
標準プレートはANSI/ESD-STM3.1-2000に準拠の150mm角プレートです。
小型プレートで装置内のイオナイザの測定も容易です。

MC25PM-LPS MC25PM-SPS
品番 MC25PM-LPS MC25PM-SPS
準拠規格 はANSI/ESD-STM3.1-2000 -
プレート寸法 150mm×150mm 25mm×25mm
静電容量 20pF ±2pF 5pF ±1pF
絶縁抵抗 1×1014Ω以上
ケーブル長 信号ケーブル・高電圧ケーブル 1500mm
外形寸法 160(W)×190(D)×26(H)mm 28(W)×110(D)×22(H)mm
重量 約510g (ケーブル含) 約240g (ケーブル含)


■アナログ信号出力
アナログ出力を標準装備
データロガーに接続すればイオンバランス振幅も波形で更に見易くなります。



■データセーブ・データ転送
オートモードでは、測定終了後、「SAVE」ボタンを押すことで測定したデータを内部メモリに最大1000件まで記憶出来
ます。
また、USBケーブルを使用して、記憶したデータをお使いのパソコンに「CSV」形式でダウンロードすることが出来ま
す。
複数台の静電気除去装置の定期点検が簡単に行え、測定データのパソコンへの入力作業の低減が可能です。


■マニュアルモードとオートモードの2つの測定モードを選べます。
マニュアルモードは、個々の測定(減衰時間・イオンバランス)を行う場合に使用するモードです。
オートモードでは、マニュアルモードで設定した測定した測定条件に基づいて、「PLATE CONTROL」ボタンを1回押す
だけで、除電性能(減衰時間)・イオンバランスの測定が連続して自動的に行えるモードです。

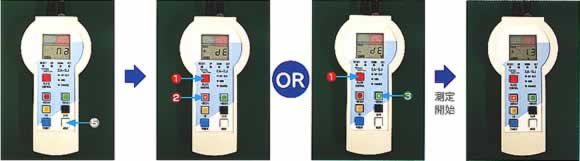

■マニュアルモードとオートモード(プラス/マイナス減衰時間測定)
測定開始電圧:1000V
測定終了電圧:100V〜5V (5Vおきの設定可能)
測定時間設定:10秒・30秒・60秒・120秒・300秒の5種類
Dボタンでマニュアルモード選択 Aボタン選択後@ボタンを押す(プラス減衰時間測定時)
Bボタン選択後@ボタンを押す(マイナス減衰時間測定時)
測定終了

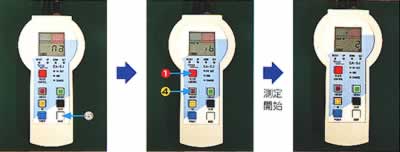

■マニュアルモード(イオンバランス電位測定)
測定時間設定:10秒・30秒・60秒・連続の4種類
Dボタンでマニュアルモード選択 Cボタン選択後、@ボタンを押す 測定終了

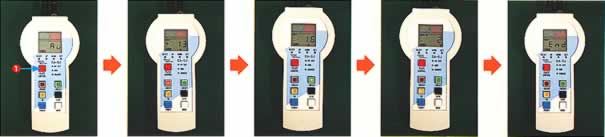

■オートモード(プラスマイナス減衰時間・イオンバランス電位測定)
測定開始画面 +減衰時間測定 −減衰時間測定 イオンバランス測定 測定終了

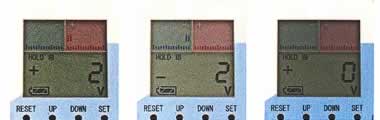

■イオンバランス測定
最大値(ピーク値) 最小値(バレー値) 平均値

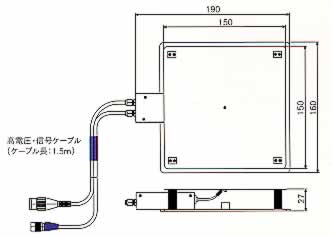

■寸法図
MC25PM-LPS
MC25A-5JS MC25PM-SPS


■仕様
品番 MC25A-5JS
最大供給電圧 ±1200V
測定精度 ±10%±1digit(指示値)
インターフェース USB2.0に準拠
アナログ出力 電圧出力(負荷抵抗20kΩ以上)
プレート電圧 1V/ 出力電圧 1mV(0.001V)
外部接続端子 @プレートセンサー信号用コネクタ
A高電圧コネクタ(プレートセンサーに高電圧を供給)
BUSB(Mini-B)端子
(PCでの制御・データの送信・バッテリー充電・コンピューターまたは専用AC/DC電源で使用)
Cアナログ出力端子(ミニジャックφ3.5)
D接地(GND)端子(バナナジャック)
電源 内蔵バッテリーによる方式
USB(Mini-B)端子にコンピューターまたは専用AC/DCアダプターを接続して使用する方式
最大動作時間 約30時間(イオンバランス連続測定時)
外形寸法 117(W)×228(D)×47(H)mm
重量 約430g
表示 @LCD表示
電圧・時間を3桁のデジタルで表示
エラー・バッテリ残量・モードの表示
イオンバランス測定時のバーグラフ表示
モード表示(Au,Ma,Pc,ib[IonBalance],±dE[Decay],ERROR)

ALED表示
HV OUT:高電圧をプレートに供給しているときに点灯
GND:プレートが接地されているときに点灯
+Decay,-Decay,IB:ボタン内のLEDで測定しているモードを表示
CHARGE:内蔵バッテリーに充電しているときに点灯。赤(充電中)、緑(充電完了)
標準プレート
プレート寸法 150mm×150mm t=0.8mm
静電容量 20pF±2pF (オプションのパイプを取り付けることで26pF±2pF)
絶縁抵抗 1×1014Ω以上
ケーブル長 信号ケーブル・高電圧ケーブル=1.5m
外形寸法 160(W)×190(D)×26(H)mm
重量 約430g
ANSI/ESD-STM3.1-2000に準拠
小型プレート
プレート寸法 25mm×25mm t=0.8mm
静電容量 5pF±1pF
絶縁抵抗 1×1014Ω以上
ケーブル長 信号ケーブル・高電圧ケーブル=1.5m
外形寸法 28(W)×110(D)×22(H)mm
重量 約210g

■測定モード
●マニュアルモード
@イオンバランス測定モード
プレート電圧は平均値表示(20ms毎に測定した値の最大値・最小値を除いた平均値)
0.2s:8ポイントのデータの平均を表示
1s:48ポイントのデータの平均を表示
5s:248ポイントのデータの平均を表示
10s:498ポイントのデータの平均を表示
測定時間設定(10sec,30sec,60sec,連続)
設定した測定時間内の平均値・ピーク値・バレー値を表示

A減衰時間測定モード
プレート電圧は平均値表示(20ms毎に測定した値の最大値・最小値を除いた平均値)
減衰時間の表示(Fastモード:0.1sec〜99.9sec,Slowモード:100sec〜300sec)
測定時間設定(10sec,30sec,60sec,120sec,300sec)
極性毎の測定(正負の各極性で減衰時間を測定)
測定終了電圧設定(5V〜100Vまで5Vおきに設定可能)

●オートモード(自動測定)
・イオンバランス測定:イオンバランス測定モードで設定した測定時間(連続は120s)内の平均値・ピーク値(最大値)・バ
レー値(最小値)を記憶
・減衰時間測定:減衰時間測定モードで設定した測定時間・測定終了電圧で測定して正負の極性の減衰時間を記憶
・データセーブ:測定終了後、「SAVE」ボタンで内部メモリに測定値を記憶(最大1000件)記憶したデータはUSB(Mini-B)
端子よりコンピューターに「CSV」形式でダウンロードが可能


■オプション
MC25PM-AC MC25PM-AOC MC25PM-HC
MC25PM-LPS MC25PM-SPS MC25PM-USBC

品  番 品  名 価  格
MC25PM-AC USB ACアダプター ¥5,300.-
MC25PM-AOC アナログ出力コード ¥6,400.-
MC25PM-HC キャリングケース ¥16,600.-
MC25PM-LPS 標準プレートセンサー ¥86,400.-
MC25PM-SPS 小型プレートセンサー ¥93,300.-
MC25PM-USBC USBケース ¥2,500.-

運賃、および消費税は、記載価格には、含まれていません。
