無線衝撃振動加速度ロガー/品番 MG16R-50AMシリーズ 【詳細表示】
商品番号 MG16R-50AMシリーズ 価 格
●無線と有線のインタフェースを装備しました。運用に合わせて選択できます。
●無線の利用により、移動体のリアルタイム計測や、離れた場所でのモニタリング、データ収集、解析が可能になりました。
●重力を計測し測定物の傾きを測定できます。
●ピーク値記録の圧縮機能、波形記録の上書き機能により、最大記録容量を超えたデータ記録が可能です。
無線衝撃振動加速度ロガー
品番 MG16R-50AMシリーズ
廃番
■特徴
物品輸送等で発生する振動・衝撃データを記録するため、長時間の計測が可能なピーク値記録と、高度な周波数解析が行える波形記録の2モードを選択出来ます。
PCとの通信に無線を選択する事で、リアルタイムな計測、離れた場所でのモニタリング等、有線インタフェースでは困難な計測が可能になりました。
●体積43cc、重量40gの超小型軽量設計
●センサ、MPU、メモリ、電池、無線機を内蔵したオールインワンタイプ
●振動・衝撃の発生時刻とピーク値または加速度波形を記録可能
●測定したデータはMicrosoft Excel等の表計算ソフトで容易に解析可能
●内蔵コイン電池で4日間、バッテリボックスの採用で98日間の連続測定が可能
●外部電源はバッテリボックス、ACアダプタ、USBバスパワーの選択使用が可能
●防水ケースの使用で保護等級IP65の防塵・防水が可能(オプション)

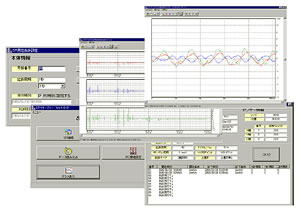

■付属ソフトウェア画面


■使用例
●輸送時の物品に加わる振動・衝撃の調査(物品の品質保証等)
●輸送保険のためのデータ記録
●輸送健全性の実態調査
●包装設計の基礎データの収集
●搬送設備、産業ロボット等の振動測定と予防保守
●ハードディスクの振動障害等における解析
●建築物の地震対策(免震、耐震の簡易測定)
●その他の振動・衝撃測定、周波数解析

■基本仕様
項目 仕様
加速度センサ 3軸MEMS加速度センサ
周波数特性 0~200Hz(-3dB at 200Hz -6dB/oct)
測定加速度 ±2、5、15G(ADC10Bit)
サンプリング周期 ピーク値記録 2.5ms
波形記録 2.5、5、10ms
最大記録データ
(データ構成)
ピーク値記録 10,000
(時刻、衝撃加速度ピーク値、パルス幅)
波形記録 128(時刻、加速度波形)
記録周期 ピーク値記録 2、5、10、30、60秒、2、5、10、20分周期
波形記録 約1、2、5 秒/波形
最大記録時間 ピーク値記録 138日 (記録周期:20分)
波形記録 10分 (サンプリング周期:10ms)
波形記録開始条件 トリガレベルを設定可 (0%、5~30%設定)
記録データの上書き 波形記録モードでは最小データから順次上書き。
(ピーク値記録モードでは、2データを1データに圧縮)
連続動作時間※1 内蔵コイン電池 4日
MG16B-40M 39日(オプション)
MG16B-30M 98日(オプション)
有線インタフェース USB2.0(USBケーブル添付)
無線インタフェース IEEE 802.15.4準拠 2.4GHz 16ch 5mW
通信距離 : 10~50m (環境による)
操作スイッチ パワーON/OFF、 計測スタート/ストップ、 データクリア
動作表示 LED2個 (CHARGE、STATUS)
電源 内部電源 内蔵コイン電池(2次電池 CLB2032)
外部電源 ACアダプタ(USB充電対応)、USBバスパワー、バッテリボックス
使用温湿度範囲 -20~+55℃、10~90% (結露無きこと)
外形寸法・重量 (本体)82×35×15mm、40g
付属品 標準ソフト、USBケーブル(1m)
オプション バッテリボックス、防水ケース、ACアダプタ、無線アダプタ
※1:常温、ピークモード、 2.5msサンプリング、2秒記録周期の場合

■セット内容・価格
MG16R-50AM MG16R-50BM
MG16R-50CM MG16R-50DM

品番 品名 内容 価格
MG16R-50AM 無線衝撃振動加速度ロガー 本体のみ 廃番
MG16R-50BM 無線衝撃振動加速度ロガー 本体+取付板 廃番
MG16R-50CM 無線衝撃振動加速度ロガー 本体+MG16B-40M+取付板 廃番
MG16R-50DM 無線衝撃振動加速度ロガー 本体+MG16B-30M+取付板 廃番


■オプション
MG16R-50CM MG16R-50DM

品番 品名 内容 価格
MG16B-100AM 防水ケースAタイプ IP65、75×125×50mm
(MG16R-50AM用)
廃番
MG16B-100BM 防水ケースBタイプ IP65、125×125×50mm
(MG16R-50CM、MG16R-50DM用)
廃番
MG16B-30M バッテリーボックス(単3電池) 単3電池×2本、ケーブル7cm 廃番
MG16B-40M バッテリーボックス(単4電池) 単4電池×2本、ケーブル7cm 廃番
MG16BD-100M 無線PCアダプター USBドングルタイプ 廃番
MG16CA-50M ACアダプター 5V/1.0A (USB充電対応) 廃番

運賃、および消費税は、記載価格には、含まれていません。
