ダイヤル形トルクレンチ/品番 DBシリーズ 【詳細表示】
商品番号 DBシリーズ 価 格
ダイヤル形トルクレンチ
品番 DBシリーズ
廃番
プレート形に比べて変形量が少ないため作業者の疲労が軽減されます。
ダイヤル目盛りは回転させることができるため、設定トルクに指針を合わせ、”0”で完了することも可能です。
検査、精密締め付け作業用にご利用ください。



■特長
●ダイヤル直読式。
●ワイドレンジ、軽量、高精度、見やすい大型目盛、検査用として最適。
●目盛は左右トルクが刻まれ、細い指針、見やすいダイヤルは正確なトルク値を指示します。
●DB-Sは最大値の読み取りに便利な置針(おきばり)付。(下画像)

●プレート形に比べて変形量が少ないため作業者の疲労が軽減されます。
●ダイヤル目盛は回転させることができるため、設定トルクに指針を合わせ、“0”で完了することも可能です。
●DB1.5N4~DB280Nのダイヤルインジケータは全周をゴムのプロテクタで覆っているため測定物に傷をつけません。
●DB25N~280Nは樹脂グリップ付。
●DBEはエキステンションハンドル付、DBRはレバブロック、ウィンチなどによる機械加力型です。
●DB/DBE/DBRは手力点(力をかける位置)が変わっても、精度に影響がありません。

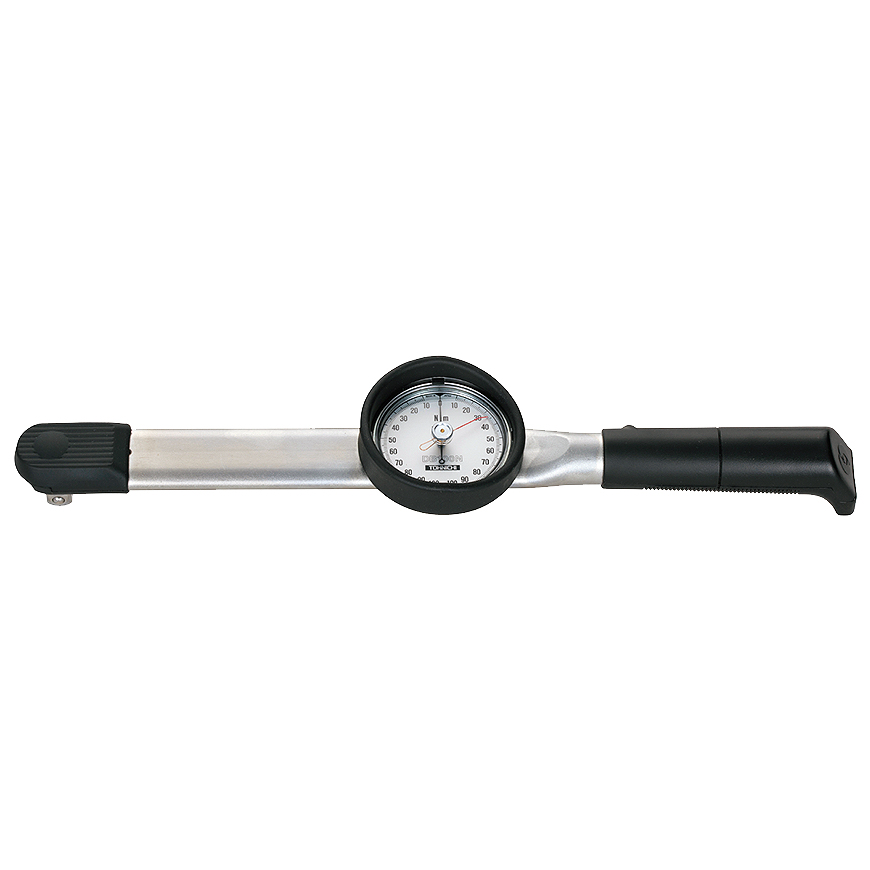

DB100N
DBE700N



■仕様
精度:±3%
品番 トルク調整範囲
(N.m)
適用ネジ(参考) 最大
トルク時の
手力(N)
質量

(kg)
標準 置針付 最小~最大 1目盛 普通鋼 ハイテン P
DB1.5N4 DB1.5N4-S 0.2~1.5 0.02 (M3.5) M3(M3.5) 8.8 0.4
DB3N4 DB3N4-S 0.3~3 0.05 M4(M4.5) M4 17.6
DB6N4 DB6N4-S 0.6~6 0.1 M5、M6 M4(M4.5) 35.3
DB12N4 DB12N4-S 1~12 0.2 (M7) M5、M6 70.6
DB25N DB25N-S 3~25 0.5 M8 (M7) 125
DB50N DB50N-S 5~50 M10 M8 208 0.6
DB100N DB100N-S 10~100 1 M12(M14) M10 323 0.7
DB200N DB200N-S 20~200 2 M16(M18) (M14) 488 1
DB280N DB280N-S 30~280 5 M20 M16 467 1.65
DB420N DB420N-S 40~420 (M22) (M18) 525 2.5
DBE560N DBE560N-S 50~560 (M24) M20 560 4
DBE700N DBE700N-S 70~700 10 (M27) M20 609 5.5
DB850N DB850N-S 100~850 (M27) (M22) 680 6.1
DBE1000N DBE1000N-S 100~10000 M30 M24 741 6.4
DBE1400N DBE1400N-S 200~1400 20 (M33) (M27) 875 8.6
DBE2100N DBE2100N-S 200~2100 M36 M30 1050 12.8
DBE2800N DBE2800N-S 300~2800 50 (M39)M42 (M33) 1250 16.8
DBR4500N DBR4500N-S 500~4500 (M45)M48 M36(M39) 3750 24.5
DBR6000N DBR6000N-S 600~6000 M52 M42(M45) 4000 25.5
置き針付きは型式の後に -S が付きます。
DBRの加力はレバブロック、ウインチを使用します。














■寸法
※ 置き針付きの-Sモデルの外観寸法は置き針無しモデルと同じです。

●DB1.5N4(-S)~DB12N4(-S)


●DB25N(-S)~DB280N(-S)

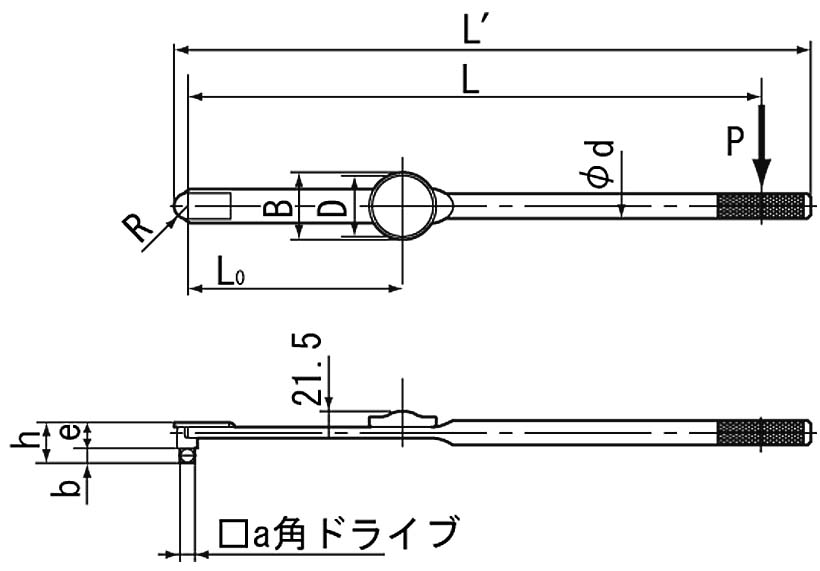

●DB420N(-S)

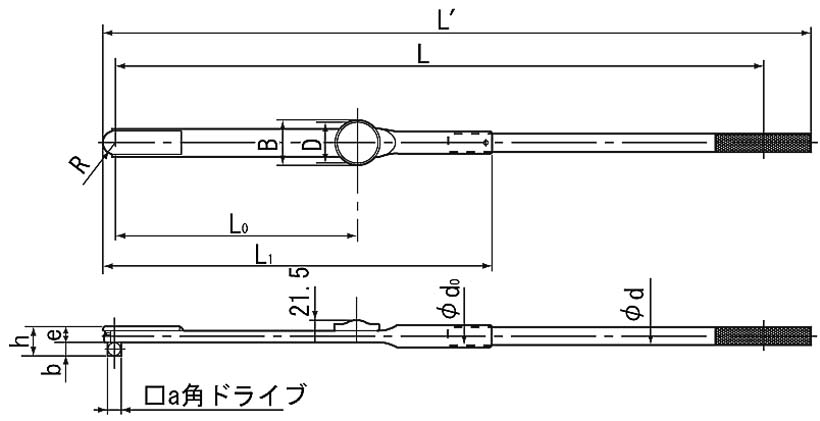

●DBE560N(-S)~DBE2800N(-S)


●DBR4500N(-S),DBR6000N(-S)


品番 標準 DB1.5N4 DB3N4 DB6N4 DB12N4
置針付 DB1.5N4-S DB3N4-S DB6N4-S DB12N4-S
有効長 L 170
全長(約) L' 205
全幅 B 77.2
ダイヤル外径 D 69
角ドライブ a 6.35
b 7.5
頭部 e 26.5
h 34
R 14
本体 L1 - - - -
d 19
d0 - - - -
L00 95

品番 標準 DB25N DB50N DB100N DB200N DB280N
置針付 DB25N-S DB50N-S DB100N-S DB200N-S DB280N-S
有効長 L 200 240 310 410 600
全長(約) L' 245 320 400 500 690
全幅 B 77.2
ダイヤル外径 D 69
角ドライブ a 9.53 12.7 19.05
b 11 14 20.5
頭部 e 29.5 33.2 31.6
h 40.5 43.5 47.2 52.1
R 18.5 21.5
本体 L1 - - - - -
d 30.6 32 31.3 35.4
d0 - - - - -
L00 110 140 180 230 300

品番 標準 DB420N DBE560N DBE700N DB850N
置針付 DB420N-S DBE560N-S DBE700N-S DB850N-S
有効長 L 800 1000 1150 1250
全長(約) L' 890 1100 1260 1360
全幅 B 91
ダイヤル外径 D 81
角ドライブ a 19.05 25.4
b 20.5 26.5
頭部 e 32.6 38.6 42.5 37.4
h 53.1 59.1 63 63.9
R 18 21 22.5 25
本体 L1 - 723 803.5 805
d 34 38
d0 - 40 45
L00 300 420 500

品番 標準 DBE1000N DBE1400N DBE2100N DBE2800N
置針付 DBE1000N-S DBE1400N-S DBE2100N-S DBE2800N-S
有効長 L 1350 1600 2000 2240
全長(約) L' 1490 1740 2140 2380
全幅 B 91
ダイヤル外径 D 81
角ドライブ a 25 38.1
b 26.5 28.5 42
頭部 e 32.5 41.5 44.8 57.5
h 59 68 73.3 99.5
R 25 30 32.5
本体 L1 805 730 722.5 882.5
d 38 34
d0 45 51 60 63.5
L00 500

品番 標準 DBR4500N DBR6000N
置針付 DBR4500N-S DBR6000N-S
有効長 L 1200 1500
全長(約) L' 1285 1585
全幅 B 128
ダイヤル外径 D 91
角ドライブ a 38.1 44.45
b 42 46
頭部 e 97
h 138 142
R 60
本体 L1 - -
d - -
d0 - -
L00 500

運賃、および消費税は、記載価格には、含まれていません。
