振動チェッカ/品番 M161K-21 【詳細表示】
商品番号 M161K-21 価 格

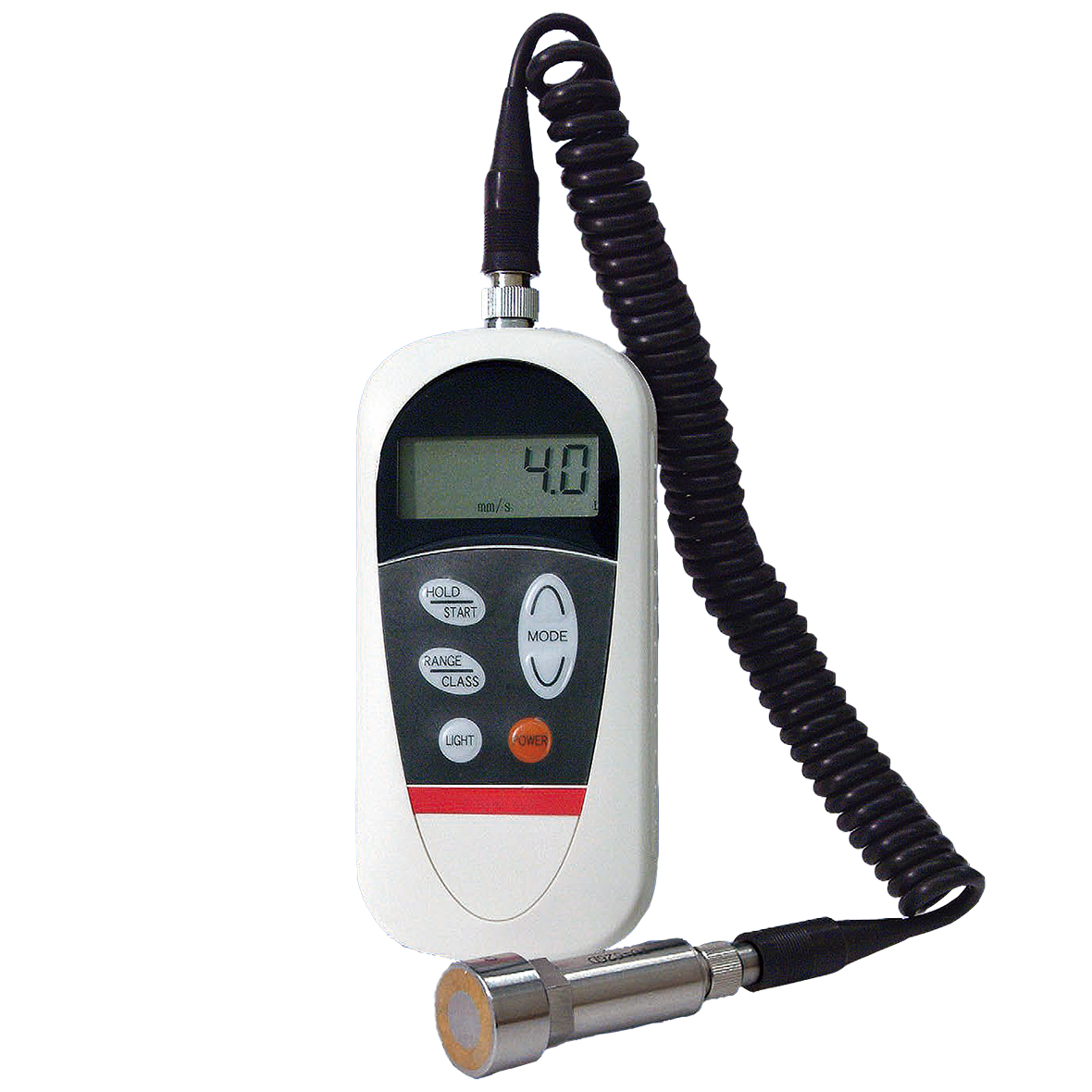

  振動チェッカ
品番 M161K-21
簡単な操作による診断が可能な診断機能付ハンディー振動計。
加速度、速度、変位と、3つの測定モードを搭載しています。



■特長
●これ1台でベアリングの劣化(加速度モード)や機構部のガタ等の異常(速度モード、変位モード)の測定が可能です。
●電源ONをするだけで簡単に設備の異常判定を行います。
●ISO 10816-1(JIS B 0906)を参考にした診断機能を内蔵。自動で回転機械の状態を診断可能
●ベアリングも本体裏面の判定基準でらくらく診断可能
※JIS B 0906 (機械振動一般的指針)に基づいた自動診断が可能
●単3電池1本で8時間以上測定可能
●マグネット付き振動ピックアップで安定した測定が可能

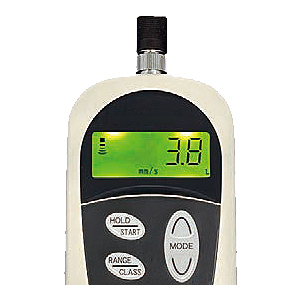

●バックライト機能付きで暗い場所でも視認性抜群


●持ち運びに便利なキャリングケース付き

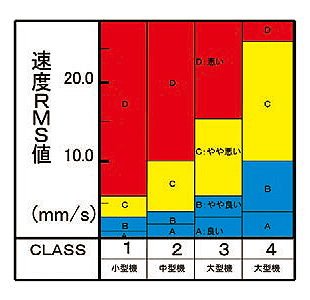

■自動診断機能
振動シビアリティー規格(JIS B0906)に基づいた自動診断機能を内蔵しており、初めて振動計をお使いになる方でも設備状態を診断することが可能です。
(診断結果は" 良いa" から" 悪いdddd" まで4 段階表示)

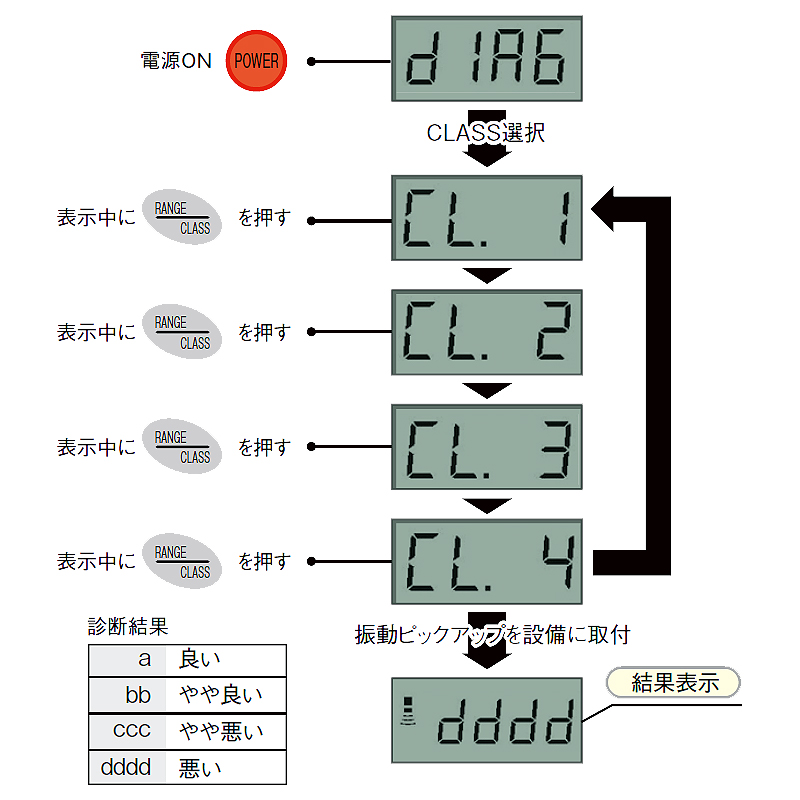

■診断操作フロー


■ベアリング診断
転がり軸受の良否判定も本体裏面の判定グラフから判定することができます。

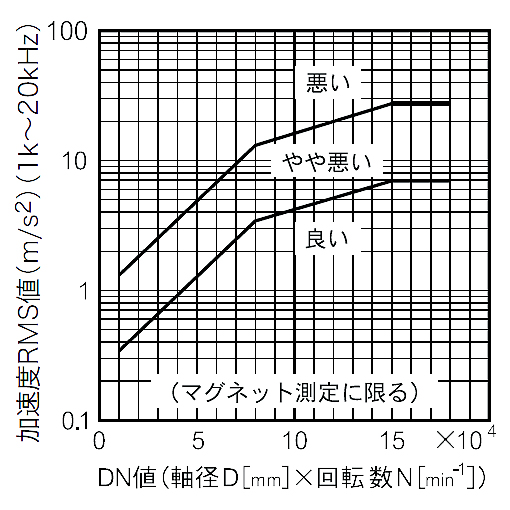

●加速度ー転がり軸受判定グラフ

※転がり軸受判定グラフは、メーカーの独自基準です。

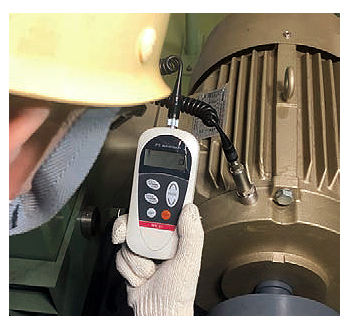

■使用例



■仕様
品番 M161K-21
センサー 圧電式振動ピックアップ(マグネット付)
測定モード 加速度(ACC)
加速度ピーク(ACCPEAK)
速度(VEL)
変位(DISP)
測定レンジ タイプ Lレンジ Hレンジ
加速度 0.0~20.0m/s2 0~200m/s2
加速度ピーク 0.0~20.0m/s2 0~200m/s
速度 0.0~20.0mm/s 20~200mm/s
変位 0~200μm 0~1990μm
測定周波数
範囲
加速度 1kHz~20kHz
加速度ピーク 1kHz~20kHz
速度 10Hz~1kHz
変位 10Hz~1kHz
演算処理 加速度 RMS値
加速度ピーク PEAK値
速度 RMS値
変位 P-P値
非直線性 ±2%F,S(測定レンジの5%~100%の範囲)
表示方式 LCD41/2桁、バックライト付
ローバッテリ表示 液晶内にマーク表示
使用温度範囲 0~50℃(90%RH非結露)
保存温度範囲 -10~60℃(90%RH非結露)
電源 単3アルカリ乾電池1個、連続8時間以上使用可能
外形寸法 69W×151H×30D(mm)
質量 約140g(乾電池含む)
付属品 本体、圧電式振動ピックアップ、マグネット、カールコード、
単3アルカリ乾電池、キャリングケース、取扱説明書



■オプション

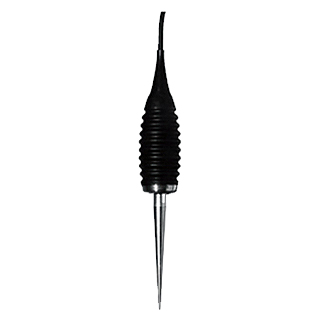

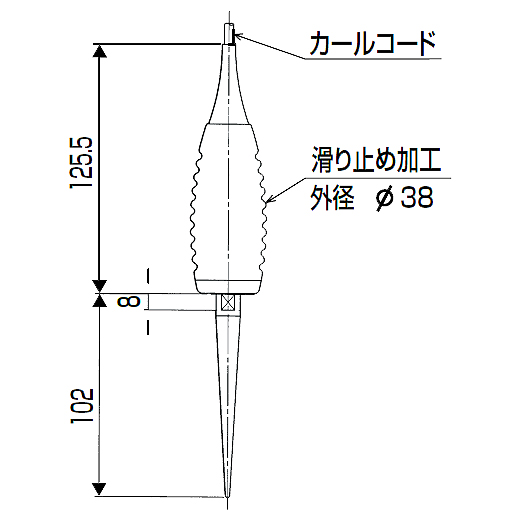

●振動ピックアップ(手持ち)
幅広い用途に使用可能な、手持ちスタイルの振動ピックアップ


品番 M161U-601RA
電圧感度 5.1mV/(m/s2)(50mV/G)
周波数範囲(±3dB) 5~5,000Hz(ネジ止め)
最大測定加速度 490m/s2(50G)
最大許容加速度 9,800m/s2(1,000G)
共振用波数 25kHz以上(ネジ止め)
動作温度範囲 -10~60℃
取付ネジ M6×6L
ケース材質 硬質ゴム
付属ケーブル カールコード
ケーブル取出 直上出し
ケーブル長さ 1m
アンプ 内蔵
プリアンプ 内臓
供給電源 電圧12~25V
0.5~3mA 定格電流
絶縁 ケースアイソレート
取付ネジ部 M6、長さ 6mm
探触棒 L102mm(本体に付属)
質量 170g
※手持ち型振動ピックアップを使用した場合、転がり軸受判定グラフによるベアリング診断は適用できません。
※本製品は取引・証明用に使用できません。

運賃、および消費税は、記載価格には、含まれていません。
