多点デジタル風速風温計/品番 M709EZ-200DAシリーズ

【詳細表示】

商品番号 M709EZ-200DAシリーズ

価 格

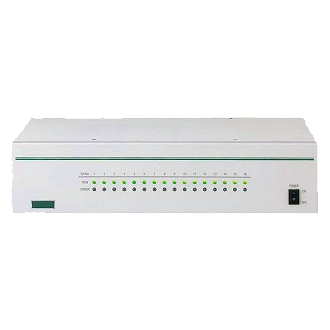

多点デジタル風速風温計M709EZ-200DA ●本器は風速風温プローブを接続い、1台で風速・風温それぞれ16チャンネルまでの多点計測が可能な出力ユニットです。
●出力ユニットは16台まで接続可能で最大25チャンネルの多点計測が可能です。
●リアルパネル側から入出力
ボードを必要なチャンネル数だけスロットインし、使用していただけます。
●計測ソフトウェアを使用することにより、パソコンで簡単にデータを取り入れることができます。又、表示器ユニットM709-4DPを使用することにより、風速風温値が確認できます。
●M709EZ-200DAは表示器ユニットM709-4DPおよび、パソコンとの通信と同時にアナログ信号を出力します。

風速プローブ詳細
多点デジタル風速風温計
品番 M709EZ-200DA
価格は下記をご覧ください
■タイプ
M709EZ-200DA M709EZ-200D

■入出力ボード
@表示ユニットM709-4DP接続用端子台
A外部PCとの接続用コネクタ
B使用するプローブの番号
C風速・風温プローブ用接続コネクタ
D風速・風温のアナログ出力端子
(M709-4DPの場合は、アナログ出力はしません)

●多点風速風温計測ソフトウェアは本シリーズの計測設定及び、風速・風温をそれぞれ、256チャンネルまでモニタリ
ングが可能です。
またデータはテキスト形式に保存可能です。


■計測ソフトウェア
@表示グループ選択ポップアップ
A風速トレンドグラフ
BX軸測定時間・経過時間切替
C風温トレンドグラフ
D各種ボタン
E表示チャンネルとスタイル変更パネル
Fスクロールバー
Gコントロールパネル

■状況表示図面
H計測モード
I表示グループ選択ポップアップ
J風速データ一覧
K表示グループ選択ポップアップ
L風温データ一覧
M現在の日付・時刻
N計測条件の表示
O現在の計測の状況
P各種ボタン

■ソフトウェアの動作環境
●パーソナルコンピュータ本体
機種:PC-AT互換機
OS:Windows95/98/MeおよびWindows NT/2000/XP
メモリ:64MB以上を推奨します。
ただし、Windowsは、米国Microsoft社の登録商標です。

●モニタ
解像度 1024×768ドット(XGA)の解像度で表示可能なモニタ。

■ソフトウェアの機能
●計測モード:モニタモード、プログラムモードを設定します。
●計測インターバル:10秒単位で設定、最大60分に設定できます。
             (00秒で設定すると、2.5秒間隔で計測を繰り返します。)
●計測回数:9999回まで設定できます。
●表示グループ:グラフやテーブルに表示するグループの設定です。
●ファイルグループ:風速・風温データを別々に保存し、また保存したいユニット・チャンネルの設定をします。


■仕様
品番 M709EZ-200D M709EZ-200DA
測定対象 温度0〜50℃、湿度5〜90%RHの範囲で常圧下の空気
測定項目 風速、風温
出力項目 風速、風温
計測チャンネル数 風速、風温1〜16チャンネル(最大256チャンネル/16ユニット)
出力チャンネル数 風速、風温1〜16チャンネル(最大256チャンネル/16ユニット)
風速測定範囲 0.10〜10.0m/s、0.30〜30.0m/s(チャンネル毎に指定が可能)
風温測定範囲 0.0〜50.0℃
風速測定精度 10m/sレンジ:指定値の±3%±0.1m/s以内(校正時)
30m/sレンジ:指定値の±3%±0.2m/s以内(校正時)
風温測定精度 指定値の±0.5℃以内
インターフェイス RS-485、RS232C
アナログ出力 - アナログリニア信号:
風速(0〜10m/s→0〜10VDC(インピーダンス400Ω)
    0〜30m/s→0〜9VDC (インピーダンス400Ω)
風温 0〜50℃→0〜5VDC(インピーダンス400Ω)
表示機能 緑色:正常動作、黄色:オーバレンジ(測定範囲外)、赤色:プローブ断線またはショート
供給電源 100V〜220VAC(±10%)、50/60Hz
外形寸法 本体ケース:430(W)×99(H)×250(D)mm ボード接着時:430(W)×99(H)×271.6(D)mm
ボード/ラック金具装着時:480(W)×99(H)×307.6(D)mm
重量 本体ケース:約5.5kg ボード装着時:約7.0kg ボード/ラック金具装着時:約7.2kg
動作環境 周囲温度:5〜35℃ 周囲湿度:35〜85%(但し、結露しないこと)
標準付属品 ハンドル付ラックマウント取付金具:1組 ブランクパネル:空きチャンネル数+1枚
電源ヒューズ:3A×1ヶ ユニット間接続用RS485ケーブル:0.2m×1本
電源ケーブル:2m×1本(AC125V)
標準付属図書 取扱説明書:1部 試験成績書:1部
保管環境 温度:-10〜40℃、湿度:35〜90%(但し、結露しないこと) その他:塵埃のない場所
価格 \1,662,500- \1,937,500-


■表示器ユニット
表示器ユニットM709-4DPは、トーニック多点風速・風温出力ユニットM709EZ-200DAまたはM709EZ-200DとRS485
インターフェイスにより、風速・風温計測値を取り込み、リアルタイムあるいは指定されたインターバルタイムごとの数
値データを表示します。さらに、風速プローブ断線時や計測範囲をオーバした時などの警告表示機能も備えていま
す。


品  番 品  名 価  格
M709-4DP 表示ユニット ¥Mail

運賃、および消費税は、記載価格には、含まれていません。
