振動計(標準タイプ)/品番 MC53-1332BSシリーズ 【詳細表示】
商品番号 MC53-1332BSシリーズ 価 格
振動計(標準タイプ)MC53-1332BS

誰でも手軽に振動計測ができる。
できる限りのシンプルな機能が、実用的でスピーディーな計測を実現します。


回転したり往復したりする機械がスムーズに運動しているうちは、人も機械も安全で快適なのですが、ひとたびトラブルが生じると大きな振動となって危険をもたらします。
デジバイブロの振動測定対象としては、ポンプ、送風機、工作機械、自動車、航空機と数え上げればきりがありません。
弊社の振動計の実際の活躍の例をあげます。

振動計(標準タイプ)
品番 MC53-1332BSシリーズ
価格は下記をご覧下さい

■測定例
・自動車の塗装後の乾燥に使う送風機の振動測定に。
・大型コンピュータの設置場所の振動測定に。
・電磁弁の作動具合を調べるのに。
・工作機械の不具合の検査に。
・汎用エンジンのメンテナンスに。
・自動車テスト用のシャーシダイナモのメンテナンスに。
・ゴミ焼却場の送風機のベアリング異常のチェックに。
・時計の部品を作る自動研削機の軸受けの摩耗を調べるのに。
・振動試験機の振幅や加速度を測定するのに。
・エンジンの振動が伝わる計器の共振点の測定に。
・薬を分包するための自動機の作動具合を調べるのに。
・石油プラントのポンプや送風機の定期チェックに。
・トランスのうなりを調べるのに。
・携帯電話のバイブレータの作動具合の数値化に。
・スピンドルの振動測定に。
・冷却搭ファンのメンテナンスに。


■取り付け方法
手持ちでセンサを押し当てて計測できます。 マグネットによるセンサの固定が便利です。
ネジでセンサを止められます。 両面テープでセンサを固定します。


■測定モードの決め方


■加速度(Acceleration)による測定
振動は一定の振幅をもつ繰り返し運動です。
そのため、動いている速さと方向が常に変化する速度変化を起こしています。
加速度は単位時間当たりの速度変化を表すものです。
単位はm/s2(Peak)です。従来よく使われていたGは1G=9.8m/s2になります。
加速度の大きさは周波数の2乗に比例します。
ベアリングの劣化など高周波数の振動を測るのに適しています。
ベアリングは、回転機が1回転する間に数十から数百回転します。
また、傷や欠けなどにより、衝撃的なパルスを発生します。
それらを検出するには加速度による測定がもっとも適しています。


■速度(Velocity)による測定
速度は、一定時間にどれだけ変位したかを表したもので、その振動の速さを表します。
単位は㎜/s(RMS)で、その値は、変位及び周波数の両方に比例します。
機械振動の一般的評価指標としてJIS B 0906にも規定されるなど、一般的な機械のコンディションを調べるのに適したモードです。
周波数帯域は、10~1,000Hzです。


■変位(Displacement)による測定
振動している物の実際の振れ幅を表示します。両振幅で表します。
例えば30μmP-P(マイクロメータピーク・トゥ・ピーク)というように表現します。
3つのモードのうちで最もわかり易く、最も広く普及している測り方です。
アンバランスなど回転成分の振動を測るのに適します。
周波数帯域は狭く、10Hzから数100Hzくらいを対象とします。


■振動を記録・分析
バイブロレコーダや、バイブロビューを組合わせることに振動波形の記録や分析、FFT処理が可能です。

●リアルタイムで波形確認・記録



●PC上で波形処理、及びFFT解析


●PC接続し、波形観測及びリアルタイムFFT処理


●PC画面イメージ


■外観


■タイプ
MC53-1332BS MC53-1332B-01HS
MC53-1332B-01LS MC53-1332B-00FS


■仕様
品番 MC53-1332BS MC53-1332B-01HS MC53-1332B-01LS MC53-1332B-00FS
加速度
測定範囲
Hi(peak) 0.1~199.9m/s2 1~1999m/s2 0.01~19.99m/s2 0.1~199.9m/s2
Low(peak) 0.01~19.99m/s2 0.1~199.9m/s2 0.001~1.999m/s2 0.01~19.99m/s2
速度
測定範囲
Hi(RMS) 0.1~199.9mm/s 1~1999mm/s 0.01~19.99mm/s 0.1~199.9mm/s
Low(RMS) 0.01~19.99mm/s 0.1~199.9mm/s 0.001~0.999mm/s 0.01~19.99mm/s
変位
測定範囲
Hi(P.P) 0.01~19.99mm 0.01~19.99mm 1~1999μm 0.01~19.99mm
Low(P.P) 0.001~1.999mm 0.001~1.999mm 0.1~199.9μm 0.001~1.999mm
周波数
範囲
加速度 5~5,000Hz(±1dB)
5~10,000Hz(±3dB)
5~5,000Hz
(±1dB)
5~1,000Hz
(±3dB)
速度 10~1,000Hz(振動シビアリティ測定機器に
関する規格JIS B 0907に準拠)
10~1,000Hz
(±3dB)
変位 10~1,000Hz(±1dB) 10~1,000Hz
(±3dB)
測定精度
80Hz
20±5℃
1/2FS
加速度 ±3%±1digit
速度 ±5%±1digit
変位 ±5%±1digit
温度範囲 検出器部:-20℃~+110℃、アンプ部:-10℃~+50℃
AC出力 ±2V(フルスケール)
付属検出器 MC53-2304AS MC53-2369S MC53-2302BS
電源 角形電池6P型 6F22(9V)/1個  連続30時間以上
寸法質量(本体) 75(W)×130(H)×24(D)mm  約230g
価格 ¥95,700- ¥105,500- ¥120,000- ¥135,000-




■検出器外観
MC53-2304AS MC53-2369S MC53-2302BS


■振動計レコーダーセット 品番 MC53-1332B-RS
MC53-1332BS レコーダー 出力ケーブル1.5m
MC53-9803-97S

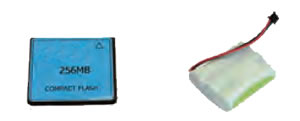

CFカード 256MB バッテリーパック
品  番 品  名 価  格
MC53-1332B-RS 振動計レコーダーセット ¥224,000-


■MC53-1332B-RSオプション

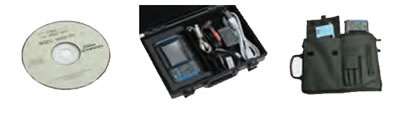

FFT解析ソフト 携帯用ケース ソフトケース



■振動計PC接続セット 品番 MC53-9900-S08S
MC53-1332BS 出力ケーブル1.5m
MC53-9803-97S
バイブロビュー
PCカード型
ADコンバーター
ケーブル 8CH端子台
品  番 品  名 価  格
MC53-9900-S08S 振動計PC接続セット ¥287,000-




■各種オプション部品
ローノイズケーブル
(3m/5m/10m)
カールケーブル マグネット
(曲面取付用)
Sコンタクトピン 出力ケーブル3.5φ
切断タイプ(1m)
出力ケーブル3.5φ
BNCタイプ(1.5m)
品  番 品  名 価  格
MC53-9900S バイブロビュー ¥86,400-
MC53-9900-01S ADコンバータ ¥71,100-
MC53-9900-11S ケーブル ¥9,100-
MC53-9900-21S 8CH端子台 ¥17,300-
MC53-9803-97S 出力ケーブル3.5φBNCタイプ(1.5m) ¥4,400-
MC53-CA13111S 出力ケーブル3.5φ切断タイプ(1m) ¥980-
MC53-MG3AS マグネット(曲面取付用) ¥7,900-
MC53-NC3F-3S ローノイズケーブル(3m) ¥12,200-
MC53-NC3F-5S ローノイズケーブル(5m) ¥15,200-
MC53-NC3F-10S ローノイズケーブル(10m) ¥22,500-
MC53-NC3F-CCS カールケーブル ¥11,800-
MC53-SC10S Sコンタクトピン ¥5,900-



運賃、および消費税は、記載価格には、含まれていません。
