| MTタッチセンサ／品番 WPPシリーズ |
【詳細表示】
|
| 商品番号 |
WPPシリーズ |
価 格
|
 |
悪循環下での耐久性・信頼性が高い！
●IP67悪環境に対応
防塵、防水、耐クーラント性が良く、自動車生産ラインなど悪循環下での自動化、無人化に最適。シグナルゲージに比べ信頼性が高く、電気マイクロよりローコスト
●アンプ不要
温度変化、ノイズに経時変化によるドリフトがおきない。
シーケンサあるいはＮＣに直接入力が可能、電気回路も簡単で取扱が容易
●数値が読める
ダイヤルゲージ、デジタルゲージ、電気マイクロの取付が可能。測定値読取、記録が取れます。
従来のシグナルインジケーターではできなかった、NG値も読取れ、広範囲の計測が出来ます。
●取扱い、保守が簡単です。
ミニタッチセンサよりもつまみが大きく、操作性に優れ、剛性が高いのが特徴です。
●検査作業の能率向上、省力化、自動化が図れます。
ランプ表示ユニットとの接続により合否の判定が、誰にでも簡単に出来ます
ランプ表示ユニットとの接続で、接点信号の出力が出来、自動化が図れます。
|
MTタッチセンサ
品番 WPPシリーズ
価格は下記をご参照下さい |
■ミニタッチセンサ・MTタッチセンサ選択ポイント
|
ミニタッチセンサ |
MTタッチセンサ |
| 信号点数 |
2、4 |
2、4、8、11 |
| 接点構造 |
常時開（NO） |
常時閉（NC） |
| プランジャ軸受 |
メタル軸受 |
メタル軸受、ベアリング軸受 |
| ストローク |
4㎜ |
4.5、10㎜ |
| 大きさ |
小形 |
大形 |
| 頑丈さ |
きゃしゃ |
頑丈 |
| 信号点設定ツマミ |
小さい（扱いにくい） |
大きい（扱い易い） |
| ダイヤルゲージ取付 |
上方、下方（不可のものもあり） |
全部上方 |
| 価格 |
低価格 |
ミニタッチセンサより高価 |
|
■信号設定方法
１、通常の場合
①上限マスタと下限マスタをセットし、測定状態にします。
②上限マスタと下限マスタの限界値に合わせて、信号設定ネジを回し、LEDランプがON⇔OFFに切り替わる点で止めます。
センサヘッドの接点がOFFのときはLEDは消灯し、ONで点灯します。切替点付近で信号設定ネジは、ゆっくり回して下さい。若干の遊びがあるので、使用時に切替る方向ON→OFFまたはOFF→ONと同じ方向で合わせるほうが精度良く合わせられます。
2、表示出力ユニットを用いた場合
下図方法（A）の場合は、フリー状態のときはS1、S2など全部をOFFとし、測定子を押し上げるに従い信号設定で順番にOFF⇒ONにします。方法（B）では、逆に最初全部ONとし、順番にON⇒OFFにします。
3、ダイヤルゲージを取付、信号点チェッカーを利用した場合
ダイヤルゲージをミニタッチセンサのФ8ゲージホルダーに取付、信号点チェッカーを利用すると、次のようなことが出来ます。
・信号設定の合わせ誤差の修正
・限界値マスタを寸法の分かったワークで代行するとき |
|

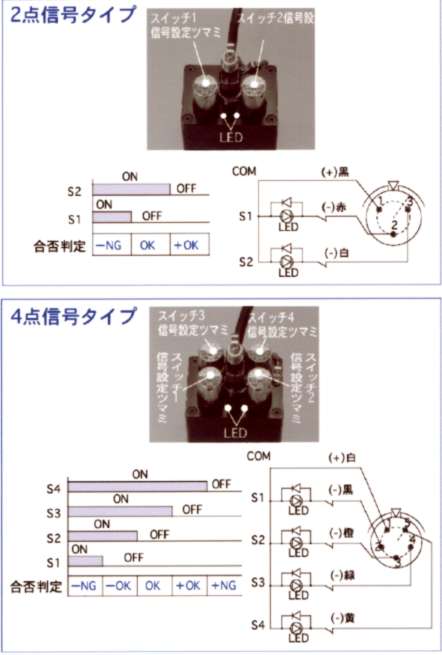

■測定子の動きとスイッチの動作環境および回路図
 |
1、寸法の分かったワークをセットし、測定ヘッドを測定状態にします。
2、ダイヤルゲージの目盛を0にし、ワークを外します。
3、信号点チェッカーのツマミを時計回りに回し、測定フィンガを動かします。
4、ダイヤルゲージの目盛が、ワークと限界値マスタの誤差分変わった所で止めます。
5、設定終了後、信号点チェッカーのツマミを反時計回りに回し、測定フィンガとは完全に離します。 |
|
■構造原理図
 |
内臓するタッチセンサはノーマルクローズNC（b接点）です。
測定子の動きによって、アンビル（超硬合金）がタッチセンサを押すと、閉→開（ON→OFF）に切替ります。 |
|
■MTタッチセンサ用途
| 信号点数 |
検出位置 |
寸法自動判別 |
使える場所 |
| 2 |
2位置 |
3クラス（-NG、OK、+OK） |
自動・半自動試験機、自動判別機 |
| 4 |
4位置 |
5クラス（-NG、-OK、OK、+OK、+NG） |
自動・半自動試験機、各種検査機、
自動組立機、CNC加工機、ロボット、民生機 |
|
■機械・電気的仕様
| 機械的仕様 |
| 信号点 |
2点/4点/8点/11点 |
信号点繰返し精度
（同一方向より） |
0.0015㎜
動的測定の場合、接触速度50～200㎜/min
（機械の制御系の応答速度0.5ms以内） |
| プランジャ作動 |
常時押出 メタル軸受 ベアリング軸受 |
ストローク
（信号設定範囲） |
4.5㎜±0.5
2点/4点 4㎜±0.5 8点/11点 10㎜±0.5 |
| 測定信号表示 |
LEDランプ付（常時点灯、動作時消灯） |
| 接点寿命 |
300万回（接点定格にて） 耐久性 20G |
| コード |
3m耐油性 コネクタなし |
| 使用温度範囲 |
-10～+80℃ |
| 電気的仕様 |
| 接点構成 |
フリー時閉（NC接点） |
| 接点定格 |
DC12～24V 20mA（MAX）推奨値10mA抵抗負荷 |
| 絶縁抵抗 |
100MΩ以上 DC250V 各端子とケース間 |
| 耐電圧 |
AC1100V 50/60Hz 1分間各端子とケース間 |
補足：接点スイッチは、スナップのアクション機構の有無に関わらず、接点開閉時にわずかのチャタリングを生じることがあります。動的測定の場合は、最初の信号を取って下さい。
注）電源にセンサを直接つなげると、LEDが破損します。LED保護に必ず電流制限抵抗が必要です。
取付けていない場合は付属の抵抗部品をお使い下さい。
抵抗=電源電圧-LED順電圧（2.0V）/電流 |

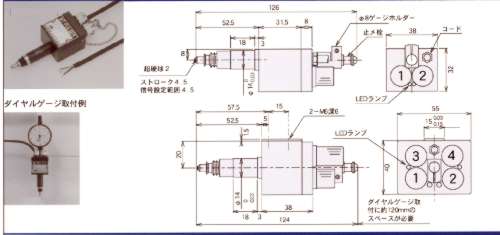

■メタル軸受式 MTタッチセンサ（ストローク4.5㎜）
 |
|
WPP20C |
WPP40A |
| 信号点数 |
2 |
4 |
| 寸法自動判別 |
3クラス
-NG、OK、+NG |
5クラス
-NG、-OK、OK、+OK、+NG |
| 質量 |
220g |
400g |
| ストローク |
4.5 |
| 軸受*1 |
M |
| 取付 |
ネジ |
× |
2-M6メネジ |
| シャンク径 |
Ф14
0
-0.03 |
| 測定力N |
1.5～3.5 |
| 保護構造 |
IP67 |
| 価格 |
￥mail- |
￥mail- |
補足
使用するダイヤルゲージは、目量0.01、測定範囲1、2、5㎜が適当です。
目量0.01、測定範囲10㎜を使用する場合は、約5㎜浮かせてクランプして下さい。
*1 M=メタル、S=ストロークベアリングを示しています。 |
|

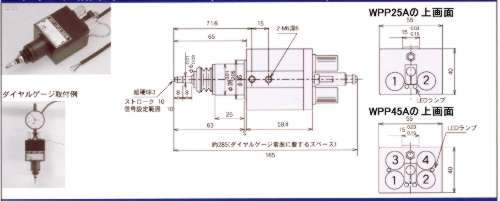

■ベアリング軸受式 MTタッチセンサ（ストローク10㎜）
 |
|
WPP25A |
WPP45A |
| 信号点数 |
2 |
4 |
| 寸法自動判別 |
3クラス
-NG、OK、+NG |
5クラス
-NG、-OK、OK、+OK、+NG |
| 質量 |
500g |
550g |
| ストローク |
10 |
| 軸受*1 |
S |
| 取付 |
ネジ |
2-M6メネジ |
| シャンク径 |
Ф28
-0.01
-0.05 |
| 測定力N |
1.5～3.5 |
| 保護構造 |
IP67 |
| 価格 |
￥mail- |
￥mail- |
使用するダイヤルゲージは、目量0.01、測定範囲10㎜の標準形が適当です。
軸受はベアリングを使用しているので、摺動検出体やオフセット測定が出来ます。
*1 M=メタル、S=ストロークベアリングを示しています。
 |
使用例
|
L1 |
| WPP20C |
31 |
| WPP40A |
31 |
| WPP25A |
36 |
| WPP45A |
36 |
|
|
|

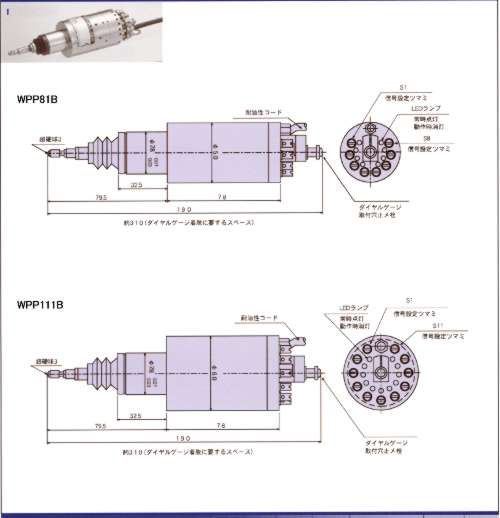

■信号点 8点・11点ストロークベアリング軸受式 MTタッチセンサ
 |
|
WPP81B |
WPP111B |
| 信号点数 |
8 |
11 |
| 寸法自動判別 |
9クラス判別
3クラス4部品
5クラス2部品 |
12クラス判別
3クラス5部品
5クラス2部品 |
| 質量 |
1.1㎏ |
× |
| 軸受*1 |
S |
| 取付径 |
Ф28
-0.01
-0.03 |
| 測定力N |
3～4.5 |
| 測定子コンタクト |
超硬球3 |
| 保護構造 |
IP67 |
| 価格 |
￥mail- |
￥mail- |
*1 M=メタル、S=ストロークベアリングを示しています。 |
|

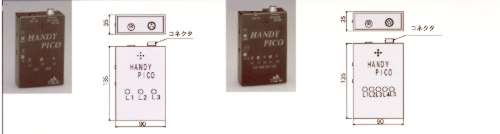

■携帯用ランプ表示ユニット
左からWPLH36とWPLH56 |
WPLH36取付例 |
|
WPLH36 |
WPLH56 |
ACアダプタ
AM-930 |
| 信号点数 |
2 |
4 |
DC9V
300mA |
| 表示数 |
3クラス
-NG（赤）、OK（黄）、+NG（赤） |
5クラス
-NG（赤）、-OK（黄）、
OK（赤）、+OK（黄）、+NG（赤） |
| 電源 |
AC100V50/60Hzと電池9V（006P）の切替式 |
| 信号表示 |
LEDランプ 電子ブザー |
| 大きさ |
135×90×35 |
60×50×40 |
| 質量 |
200g |
200g |
センサヘッド*1
（入力コネクタ付） |
MP25G-C、MP26C-C、MP26CH-C、MP26P-C、MP26PH-C |
MP45G-C、MP46C-C、MP46CH-C、MP46P-C、MP46PH-C |
|
| 価格 |
￥mail- |
￥mail- |
|
*1センサーヘッドは入力コネクタ付を選択して下さい。
注）携帯用ランプ表示ユニットは防水ではありません。水・油・クーラントがかからない、振動が少ない場所で使用して下さい。
●センサー（ゲージ）ヘッドからのON/OFF信号に対し、LEDランプと電子音で信号の切替りを表示します。
●手元で信号の切替りが簡単に出来るので、目視判定、信号位置微調整に便利です。
●電池が使用出来るので、AC電源がない場所でも使用出来ます。
（例）野外、扉を開けると自動的に電源が切れる機械 |

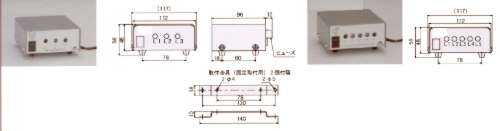

■ランプ表示ユニット
左からWPL31とWPL51 |
WPL31取付例 |
|
WPL31 |
WPL51 |
| 信号点数 |
2 |
4 |
| 表示数 |
3クラス
-NG（赤）、OK（緑）、+NG（赤） |
5クラス
-NG（赤）、-OK（橙）、
OK（緑）、+OK（橙）、+NG（赤） |
| 電源 |
AC100V50/60Hz |
| コード |
3m、2P |
| 信号表示 |
LEDランプ 電子ブザー |
| 大きさ |
112×96×48 |
| 質量 |
700g |
センサヘッド*1
（入力コネクタ付） |
MP25G-C、MP26C-C、MP26CH-C、MP26P-C、MP26PH-C |
MP45G-C、MP46C-C、MP46CH-C、MP46P-C、MP46PH-C |
| 価格 |
￥mail- |
￥mail- |
|
*1センサーヘッドは入力コネクタ付を選択して下さい。
注）携帯用ランプ表示ユニットは防水ではありません。水・油・クーラントがかからない、振動が少ない場所で使用して下さい。
●センサー（ゲージ）ヘッドからのON/OFF信号に対し、合否判定ランプを表示します。
●主に寸法判別用として、使用されます。
|
