風向風速センサー0~60m/s(4~20mA)/ 品番 MC8TS-932W 【詳細表示】
商品番号 MC8TS-932W 価 格
風向風速センサー0~60m/s(4~20mA)/MC8TS-932W 風向風速センサー0~60m/s(4~20mA)
品番 MC8TS-932W
価格は下記をご覧ください。
複合タイプ風向風速センサです。
センサは単体に風向および風速用両方のトランスデューサーを内蔵しており、一般的な風向、風速それぞれの単体センサキットよりも取り付けが簡単で、小サイズ、軽量、ローコストです。
精度と限界風速は、風向センサと風速センサの2つを使用した場合と同程度です。異なるデータ出力信号が使用可能です。
風向風速センサー0~60m/s(4~20mA)/MC8TS-932W

■特長
●信号出力:4~20mA、0~5V

●ワイドレンジ供給電源: AC/DC9~30V

●直径5cmのポールに簡単に取り付け可能

●75m/sまでの高い耐久限界風速
起動風速が非常に小さくありながら(0.26m/s)、大変高い耐久限界風速を有しています。

●当商品のメーカーはISO17025認定校正機関
すべての仕様はISO17025を準拠してメーカーの風洞で検証されています。

●センサのデザインはベアリング部の内部を水や汚れの浸透から保護するために設計されています。
これによってベアリングの交換を防ぐことを可能にし、センサの耐用年数に貢献します。



■セッティング


(1)シャフトのねじ山からナットとワッシャーを緩めます。
(2)ローターをセンサー本体に取り付けます。
(3)ローターのネジ(矢印)を締めます。
(4)風向計をセンサー本体に挿入します。シャンクを安定した位置に保ち、ナット調整に行くまでベーンを挿入します。
(5)ネジ付きシャフトにワッシャーとナットを挿入します。ドライバーでシャフトを押さえながらレンチで締めます。
(6)保護カバーを締めます。
(7)ケーブルをセンサーに接続します。
(8)センサーをマストに取り付け、ネジを締めます。
(9)センサーをポールの位置に固定するときは、「赤い出っ張り」を北に向けて向きを合わせます。


■共通仕様
風速 測定原理 ステップ光電ディスク
精度
(0~60m/sの範囲)
± 0.25m/sまたは 3% (0~25m/s)
2%(>25m/s)
起動風速 0.26m/s
遅れ距離 4.8m (10m/sにて)
VDI3786およびASTM 5096-96準拠
分解能 0.06m/s
風向 測定原理 ホール効果システム
測定範囲 0~360°
精度 0.01
起動風速 0.15m/s
分解能 0.3°
遅れ距離 1.2m (10m/sにて)
VDI3786およびASTM 5366-96準拠
減衰係数 0.21 (10m/sにて) V
DI3786およびASTM 5096-96準拠
耐久限界風速 m/s
接続方法 7ピンオス
IP65防水コネクタ
材質 ハウジング アルマイト
風杯 PA6 樹脂およびグラスファイバー
ベーン アルミニウム
保護等級 IP66
取付方法 φ48~50mmマスト
動作温度 >-30°C (氷結なきこと)
供給電源 AC/DC10~30 V
消費電力 0.5W
EMC EN61326-1 2013


■仕様
品番 MC8TS-932W
MC8TS-9322W
MC8TS-9323W
MC8TS-938W MC8TS-232W MC8TS-1032W
測定範囲 0~60 m/s:932W
0~50 m/s:9322W
0~75 m/s:9323W
0~60 m/s 0~75 m/s
(耐久限界風速)
0~60 m/s
風速出力 4~20 mA DC0~5 V 0~833 Hz RS485
風向出力 4~20 mA DC0~5 V DC0~1 V RS485
プロトコル - - - Modbus RTU(R),
TTY-ASCII
設定 - - - ハイパーターミナル
RS485保護 - - - 電気絶縁
(3 kV, UL1577)
RS485速度 - - - 115~1200 kbps





■アクセサリ
コネクタ付ケーブル 7ピンメスフリーコネクター
交換部品(ロータ) 交換部品(ベーン)

品番 品名
MC8TS-932W-ICA2203 ISO9001校正成績書(風速)
MC8TS-932W-ICA2304 ISO9001校正成績書(風向)
MC8TS-932W-ACA2216 ISO17025-ACCREDIA校正証明書(風速)
M8TSA-505W コネクタ付5mケーブル
M8TSA-510W コネクタ付10mケーブル
M8TSA-525W コネクタ付25mケーブル
M8TSA-526W コネクタ付50mケーブル
M8TSA-527W コネクタ付100mケーブル
M8TSA-2251W 7ピンメスフリーコネクター

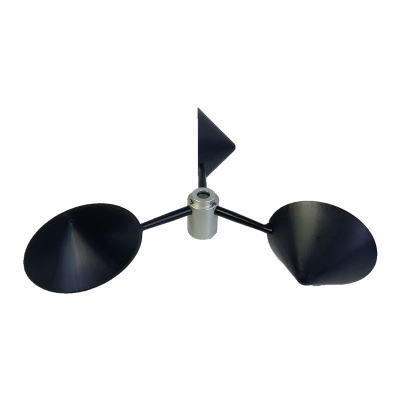

MC8TS-932W-NA124R 交換部品(ロータ)

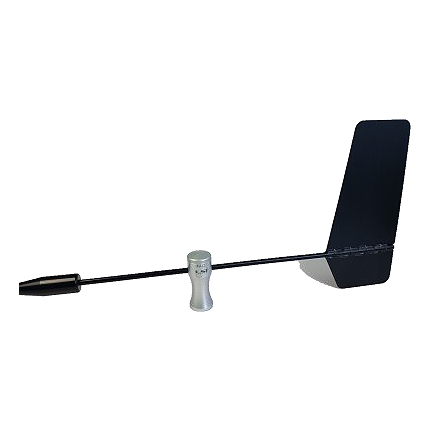

MC8TS-932W-NA127R 交換部品(ベーン)
MC8TS-932W-BR2011R 交換部品(風向用ベアリング(要QT.2))
MC8TS-932W-BR2020R 交換部品(風速用ベアリング(要QT.2))





運賃、および消費税は、記載価格には、含まれていません。
