風速・温度トランスミッター 一体型(150mm/4-20mA)表示付き/ 品番 M1044TV110-AOA150S |
【詳細表示】 |
商品番号 |
M1044TV110-AOA150S |
価 格 |
 |
風速・温度トランスミッター 一体型(150mm/4-20mA)表示付き
品番 M1044TV110-AOA150S
価格は下記をご覧ください |
空気速度および温度の測定用トランスミッターです。
出力信号は4-20mAまたは0-10Vで、測定値は表示ありまたは表示なしの構成を選択できます。

■特長
●出力設定が可能
●ABS V0筐体、
●IP65、防水・防塵
●表示あり/なし選択可
• 測定範囲︓風速 0~30 m/s、温度 0~50℃
• 出力︓0-10 V または 4-20 mA(アクティブ出力)、電源 24 Vac/Vdc(3~4線式)
• 風速と温度を交互に表示
• 壁取付けプレートによる「1/4回転」で簡単取り付け
• 筐体は取付け・設置が簡単な設計
■キャリブレーションについて
前面パネルに配置された電子基板および測定素子により、設置時に本体を開けることなく構成や校正が可能です。

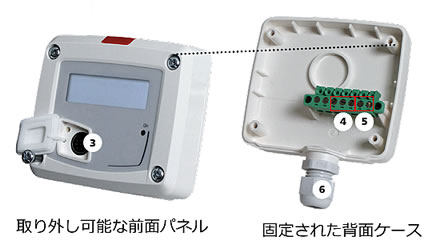

■接続端子位置
1.スイッチ1(S1)
2.スイッチ2(S2)
3.LCC-Sソフトウェア接続端子
4.出力端子台
5.電源用端子台
6.ケーブルグランド

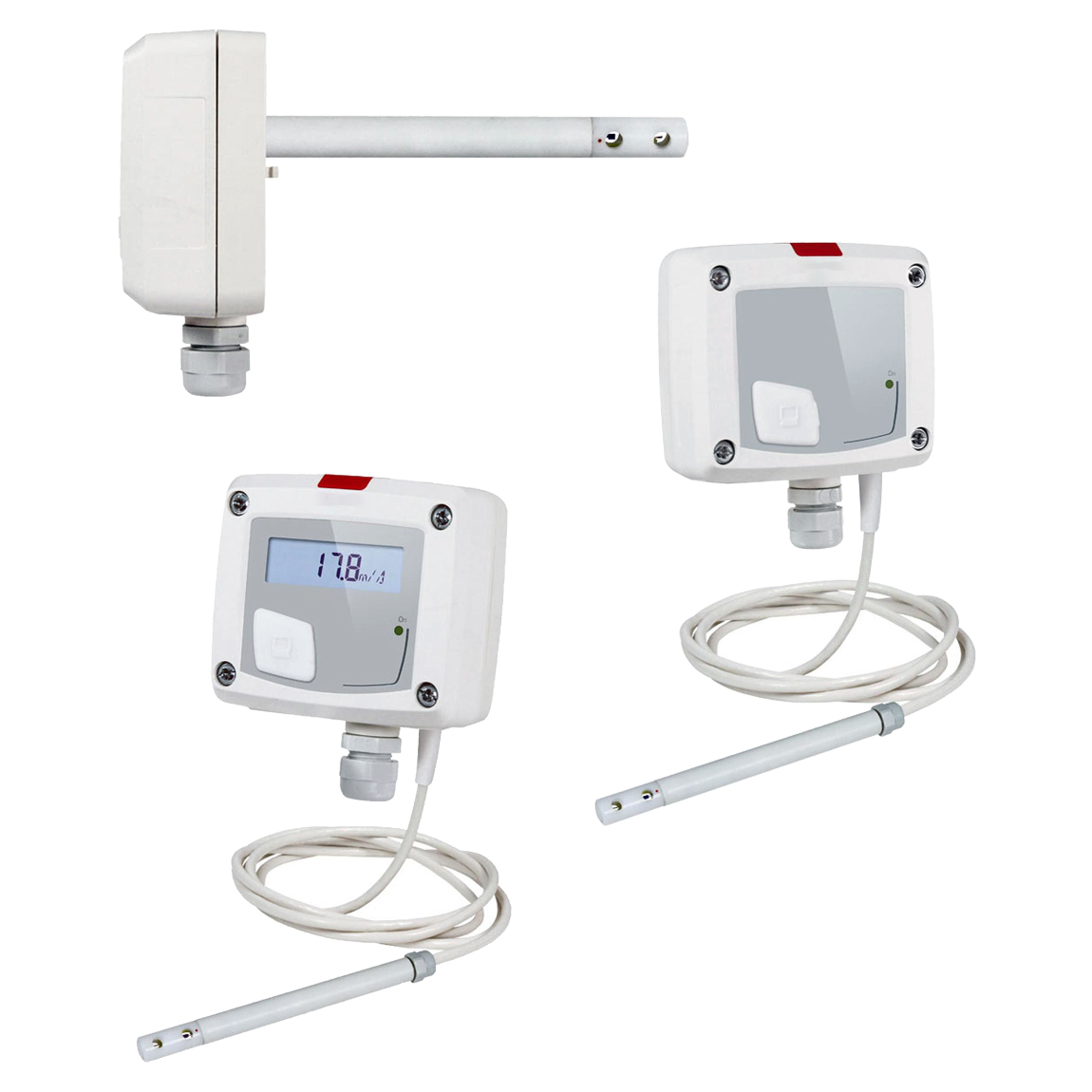

■タイプ

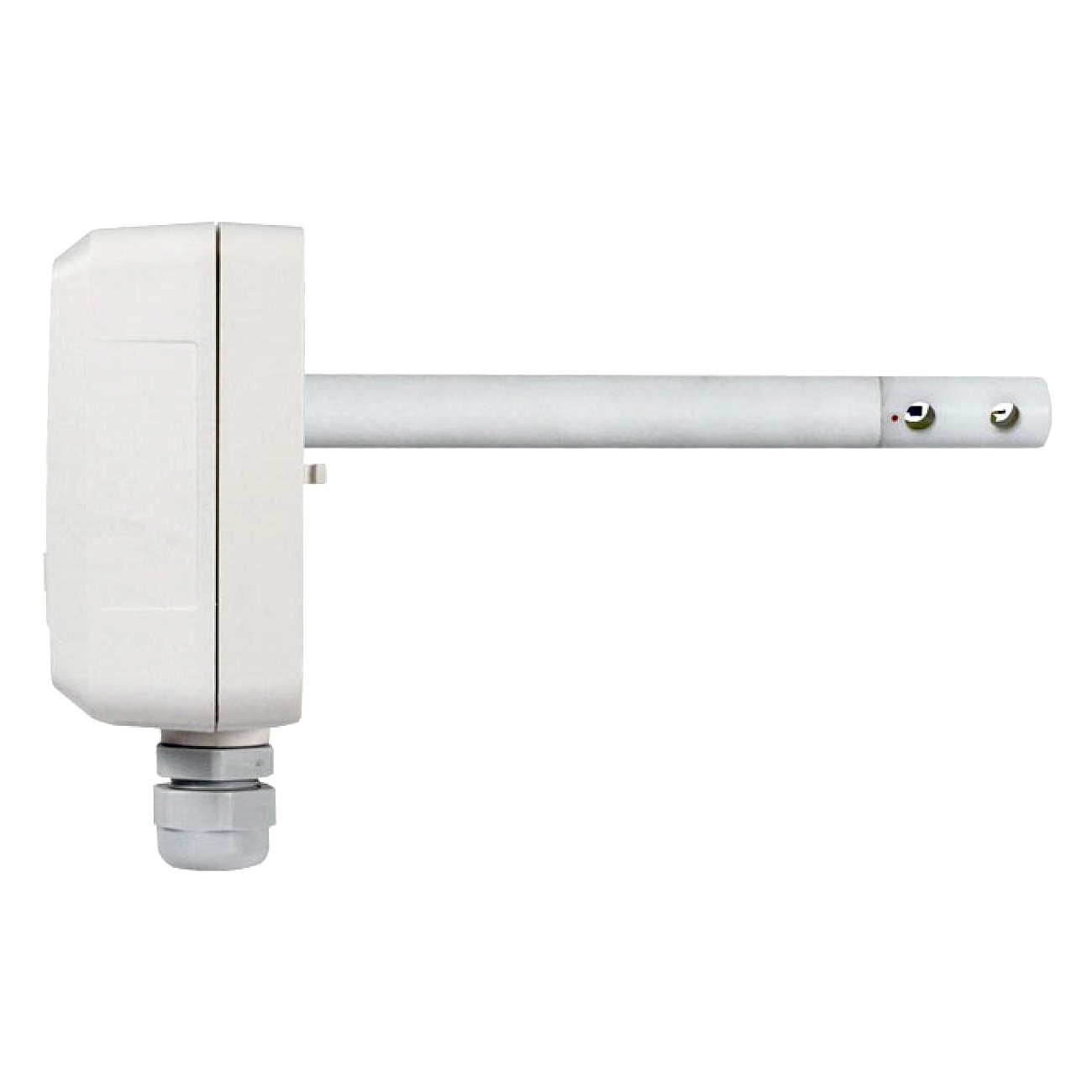

プローブ一体型 |

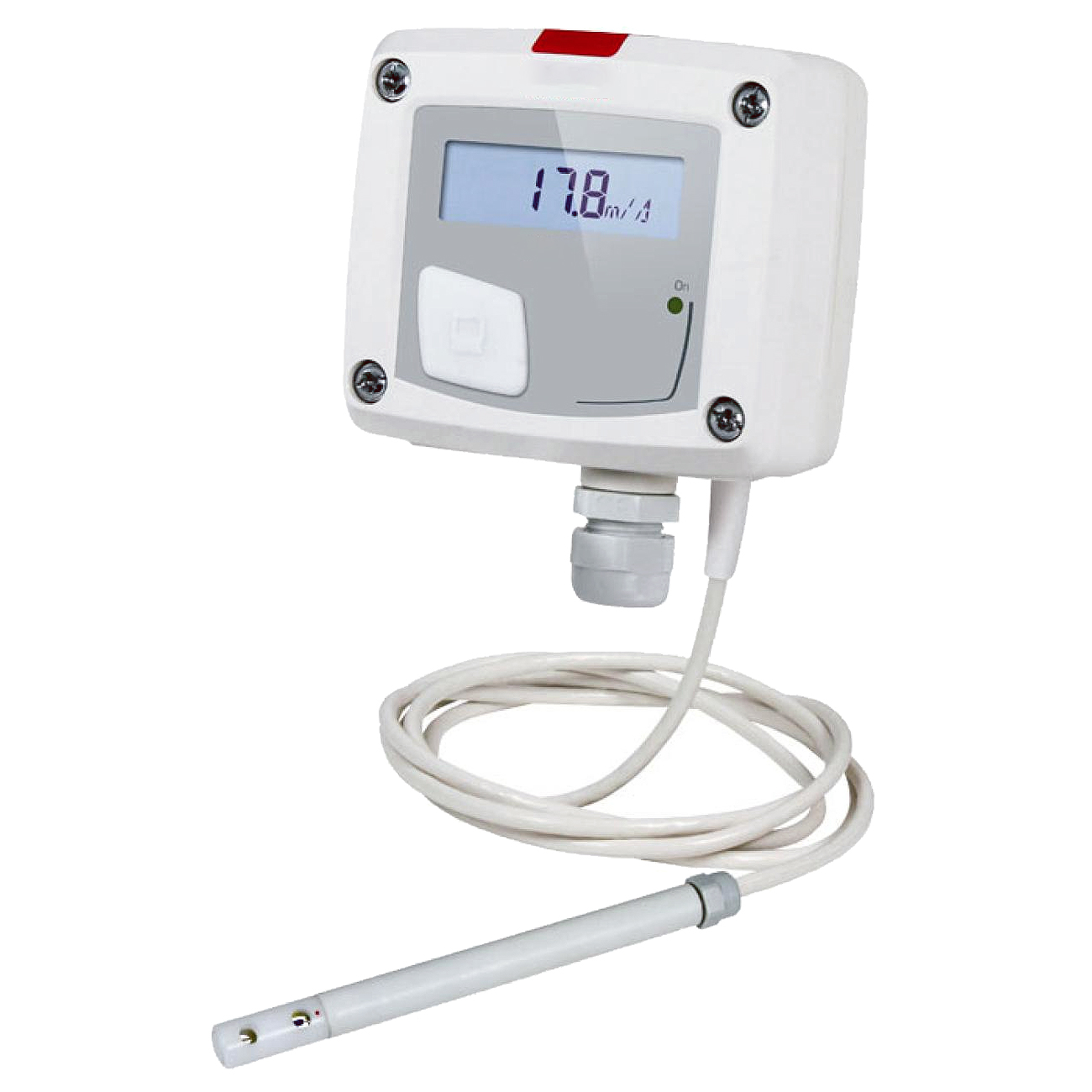

プローブ分離型ディスプレイ付き |

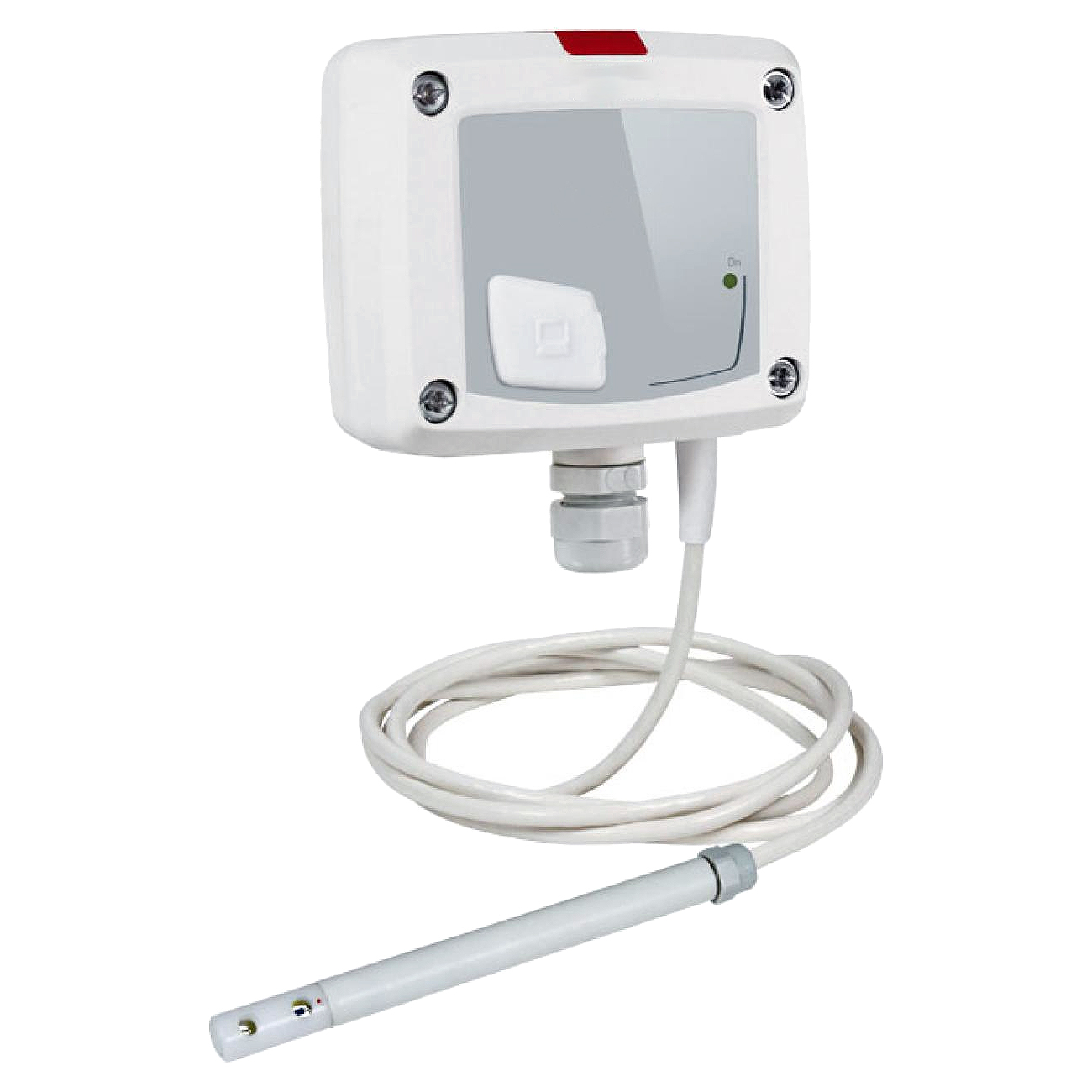

プローブ分離型ディスプレイなし |
 |
 |
 |

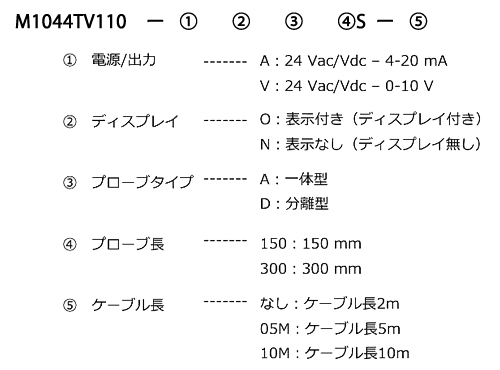

■品番構成

■共通仕様
項目 |
温度 |
風速 |
測定範囲 |
0~50℃ |
0~30m/s |
精度 |
±0.3%(読取値)
±0.25℃ |
0~3m/s:±3%(読取値)±0.05m/s
3~30m/s:±3%(読取値)±0.2m/s |
単位 |
℃、℉ |
m/s、fpm |
応答時間 |
1/e(63%)5秒 |
1/e(63%)2秒 |
センサータイプ |
Pt100 1/3 DIN |
ホットワイヤ |
分解能 |
0.1℃ |
0~3m/s:0.1m/s
3~30m/s:0.1m/s |
対応流体 |
空気および中性ガス |
濾過空気 |
出力設定 |
-20~+80℃
-50~+50℃
0~+100℃
0~+200℃ |
0~5m/s
0~10m/s
0~15m/s
0~20m/s |
出力/電源 |
3~4線式
電源:24Vac/Vdc ±10%
共通モード電圧 < 30 VAC
最大負荷:500Ω(4-20 mA)
最小負荷:1kΩ(0-10 V) |
消費電力 |
3VA |
適合規格 |
2014/30/EU(EMC)
2014/35/EU(低電圧)
2011/65/EU(RoHS II)
2012/19/EU(WEEE) |
電気接続 |
0.05 ~ 2.5 mm2または 30 ~ 14 AWG のケーブル用ネジ端子台
良好な施工方法に基づいて接続 |
PC接続 |
USB-mini DINケーブル |
使用環境 |
空気および中性ガス |
使用条件
(温度・湿度・高度) |
0~+50℃、結露なきこと、0 ~ 2000 m |
保管温度 |
-10~+70℃ |
材質 |
ABS V0(UL94準拠) |
保護等級 |
IP65 |
表示 |
LCD10桁、サイズ:50×17mm |
文字高 |
数値:10mm、単位:5mm |
リモートプローブ用ケーブル |
長さ2m、直径4.8mm(PVC製) |
ケーブルグランド |
最大直径8mmのケーブルに対応 |
重量 |
164g |
※精度はすべて試験室条件下での値であり、同条件またはキャリブレーション補正を行った場合に保証されます。
■仕様
品番 |
出力 |
プローブタイプ |
プローブ長さ |
プローブケーブル長さ |
表示 |
M1044TV110-AOA150S |
4-20mA |
一体型 |
150mm |
- |
〇 |
M1044TV110-AOA300S |
300mm |
- |
〇 |
M1044TV110-AOD150S-02M |
分離型 |
150mm |
2m |
〇 |
M1044TV110-AOD150S-05M |
5m |
〇 |
M1044TV110-AOD150S-10M |
10m |
〇 |
M1044TV110-AOD300S-02M |
300mm |
2m |
〇 |
M1044TV110-AOD300S-05M |
5m |
〇 |
M1044TV110-AOD300S-10M |
10m |
〇 |
M1044TV110-ANA150S |
一体型 |
150mm |
- |
× |
M1044TV110-ANA300S |
300mm |
- |
× |
M1044TV110-AND150S-02M |
分離型 |
150mm |
2m |
× |
M1044TV110-AND150S-05M |
5m |
× |
M1044TV110-AND150S-10M |
10m |
× |
M1044TV110-AND300S-02M |
300mm |
2m |
× |
M1044TV110-AND300S-05M |
5m |
× |
M1044TV110-AND300S-10M |
10m |
× |
M1044TV110-VOA150S |
0-10V |
一体型 |
150mm |
- |
〇 |
M1044TV110-VOA300S |
300mm |
- |
〇 |
M1044TV110-VOD150S-02M |
分離型 |
150mm |
2m |
〇 |
M1044TV110-VOD150S-05M |
5m |
〇 |
M1044TV110-VOD150S-10M |
10m |
〇 |
M1044TV110-VOD300S-02M |
300mm |
2m |
〇 |
M1044TV110-VOD300S-05M |
5m |
〇 |
M1044TV110-VOD300S-10M |
10m |
〇 |
M1044TV110-VNA150S |
一体型 |
150mm |
- |
× |
M1044TV110-VNA300S |
300mm |
- |
× |
M1044TV110-VND150S-02M |
分離型 |
150mm |
2m |
× |
M1044TV110-VND150S-05M |
5m |
× |
M1044TV110-VND150S-10M |
10m |
× |
M1044TV110-VND300S-02M |
300mm |
2m |
× |
M1044TV110-VND300S-05M |
5m |
× |
M1044TV110-VND300S-10M |
10m |
× |
■オプション
M1044TV110-ASR24106S |
M1044TV110-ASR13788S |
 |
 |
PCソフトウェアを使用して、コンピューターからClass 320送信機を制御および構成すると、USBケーブルを介してデバイスのすべてのパラメーターを管理できます。
このソフトウェアは、機器とそのプローブのファームウェアも簡単に更新できます。 |
ステンレス製
スライディングフィッティング1/2インチ円筒形ガスネジ
PTFEオリーブ付き |
M1044TV110-ASR13790S |
M1044TV110-ASR18401S |
 |
 |
DIN2566準拠のステンレス製
クランプ1/2インチ円筒形ガススライディングコネクター
PTFEフェルール付き |
ケーブルグランド付き
プラスチック製取付けフランジ |
【設定用ソフトウェア(USBケーブル付き) M1044TV110-ASR24106S】
●送信機とそのプローブのすべてのパラメータとオプションへのアクセス
●リアルタイム測定ディスプレイ
●測定チャンネルの構成
●アナログ出力とデジタル出力の構成
●アラームしきい値の設定
●セキュリティロック管理
●各プローブの完全な構成
●オートゼロスケジューリング
品番 |
品名 |
M1044TV110-ASR24106S |
設定用ソフトウェア(USBケーブル付き) |
M1044TV110-ASR13788S |
φ13mmプローブ用スライディングフィッティング |
M1044TV110-ASR13790S |
φ13mmプローブ用ステンレスクランプ |
M1044TV110-ASR18401S |
φ13mmプローブ用プラスチックフランジ |
|
運賃、および消費税は、記載価格には、含まれていません。
