小型超音波厚さ計(薄物用)/ 品番 M161UTG-TK70J 【詳細表示】
商品番号 M161UTG-TK70J 価 格

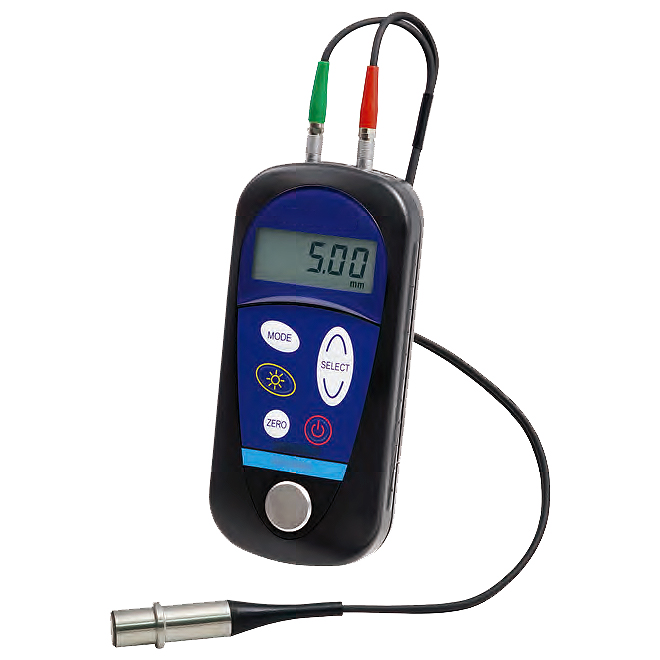

小型超音波厚さ計(薄物用)/M161UTG-TK70J 小型超音波厚さ計(薄物用)
品番 M161UTG-TK70J
価格は下記をご覧ください。
多様な測定モードを搭載し、金属・樹脂の厚さ測定が可能。




■主な特長
●M161UTG-TK/TL/TW70Jは汎用タイプとして各用途に幅広く対応可能。M161UTG-TH/TF/TC70Jは被測定物が高温な場合や鋳物、小径管など、特殊な用途に特化した厚さ計です。


●簡単操作
ゼロ点調整と音速調整を行うだけで、すぐにご使用いただけます。

●電源は単3アルカリ乾電池1個
AC電源がない環境でも、フィールドで長時間の使用が可能です。

●小型・軽量
本体:約150g、探触子:約50g(アタッチメントを含まず)

●探触子交換
探触子の単体交換が可能です(M161UTG-TK70JおよびM161UTG-TL70Jのみ対応)。
※M161UTG-TK70J、M161UTG-TL70J以外は交換後メーカー工場で調整が必要。

●多用途
専用測定モードの採用により、アルミニウムや樹脂の安定した測定が可能です。また、パイプ測定モードを搭載しており、安定したパイプの測定も実現しています。

●オートパワーオフ機能
3分以上操作を行わない場合、自動的に電源が切れ、電源の切り忘れによる電池の消耗を防ぎます。

●音速メモリー
一度音速を調整すれば、電源を切っても設定した音速値が保持され、試験体の材料が変わらなければ音速調整は不要です。

●自動動作チェック
液晶画面には、超音波受信を示すカップリング表示機能が付いています。


■使用例
●圧延加工・機械加工・押出成型品の仕上り寸法測定による品質管理
●金属加工品の仕上げ厚さ検査
●樹脂材料の各種タンク・容器の製品厚さ検査
●危険物貯蔵タンク、配管、船体、工場設備などの減肉、腐食検査
●建設機械の磨耗、減肉検査
●ボイラー冷却用パイプの腐食検査
●照明ポール・道路標識ポールの腐食検査


■共通特長
主用途 M161UTG-TK70J:薄物
M161UTG-TL70J:厚物
M161UTG-TW70J:広範囲
M161UTG-TH70J:高温
M161UTG-TF70J:鋳物

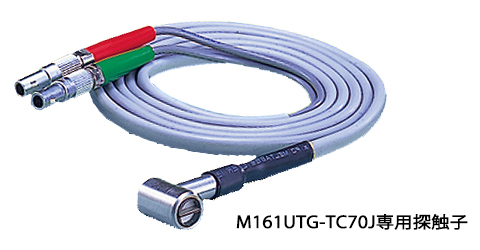

M161UTG-TC70J:小径管、狭所
音速調整範囲 1000~12000m/s
測定方式 超音波パルス反射方式
表示方式 液晶デジタル4桁表示 バックライト付き
被測定物 鋼、ステンレス、アルミニウム、銅、黄銅、チタン等の金属
ガラス、樹脂等の非金属
使用温度範囲 -5~50℃
(M161UTG-TH70Jの測定面:0~250℃)
精度保障温度範囲※1 5~40℃
(M161UTG-TH70Jの測定面:5~250℃)
探触子 ケーブルー体型専用コネクター
(ケーブル長約1m)
電源 単3アルカリ乾電池1本
外形寸法 69×144×29.5mm (W×H×D)
質量(電池込) 本体:150g±10g、探触子:50g±10g
構成機器 本体、探触子1種類※2、キャリングケース(M161UTG-T70J-P05J)、カプラント、
乾電池、5mm調整用試験片(本体に付属)、取扱説明書、試験成績書
※1:K型探触子の場合は、10~40℃となります。
※2:M161UTG-TW70Jは探触子が2種類付属しています。


■仕様
品番 M161UTG-TK70J M161UTG-TL70J M161UTG-TW70J
測定範囲
(mm)
0.80~80.00 1.50~250.0 B型探触子 L型探触子
0.40~15.00 3.00~250.0
最小
パイプ
サイズ
(mm)
外径 φ27.2以上 φ10.5以上 φ27.2以上
肉厚 1.50以上 1.50以上 3.00以上
表示単位 0.01mm 0.01mm
(1.50~199.99mm)
0.01mm
(0.40~199.99mm)
0.1mm
(200.0~250.0mm)
0.1mm
(200.0~250.0mm)
測定誤差※3 (0.80~9.99mm)※5
±0.05mm
(10.00~80.00mm)※5
±0.5%rdg※4
(1.50~9.99mm)※5
±0.05mm
(10.00~250.0mm)※5
±0.5%rdg※4
(0.40~99.99mm)※5
±0.05mm
(100.00~250.0mm)※5
±0.2%rdg※4
探触子 周波数 5MHz 10MHz 5MHz
外径 φ13.0mm(接触面径:φ11.5mm)
※3:測定範囲、測定誤差は被測定物が鋼板の場合です。
※4:rdgは reading の略で表示値の意味です。
※5:( )内は測定範囲を示しています。


品番 M161UTG-TH70J
測定範囲
(mm)
0~100℃ 100~200℃ 200~250℃
1.50~100.00 2.00~85.00 2.50~54.00
最小
パイプ
サイズ
(mm)
外径 φ42.7以上 φ60.5以上 φ89.1以上
肉厚 3.50以上 3.80以上 4.20以上
表示単位 0.01mm
測定誤差※3 (1.50~9.99mm)※5
±0.10mm
(10.00~100.00mm)※5
±1.0%rdg※4
(2.00~9.99mm)※5
±0.10mm
(10.00~85.00mm)※5
±1.0%rdg※4
(2.50~9.99mm)※5
±0.10mm
(10.00~54.00mm)※5
±1.0%rdg※4
探触子 周波数 5MHz
外径 φ13.0mm(接触面径:φ11.5mm)
※3:測定範囲、測定誤差は被測定物が鋼板の場合です。
※4:rdgは reading の略で表示値の意味です。
※5:( )内は測定範囲を示しています。



品番 M161UTG-TF70J M161UTG-TC70J
測定範囲
(mm)
鋳物(FC200)
2.00~100.00
0.50~19.00

2.00~60.00
最小パイプサイズ
(mm)
外径 φ34.0以上 φ10.5以上
肉厚 3.20以上 0.80以上
表示単位 0.01mm
測定誤差※3 (2.00~9.99mm)
±0.05mm(鋼)
±0.10mm(鋳物)
(10.00~100.00mm)※5
±1.0%rdg※4
±0.05mm
探触子 周波数 2MHz 10MHz
外径 φ18.0mm
(接触面径:φ150mm)
φ7.5mm
(接触面径:φ6.5mm)
※3:測定範囲、測定誤差は被測定物が鋼板の場合です。
※4:rdgは reading の略で表示値の意味です。
※5:( )内は測定範囲を示しています。




■オプション
M161UTG-T70J-P01AJ M161UTG-T70J-P03J
M161UTG-T70J-C01J M161UTG-T70J-P04J

品番 品名 対応品番

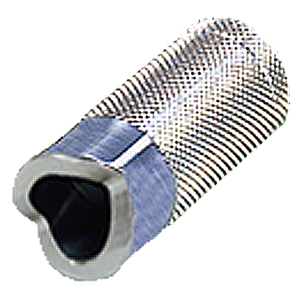

M161UTG-T70J-P01AJ パイプ用アタッチメント(常温用) M161UTG-TK/TL/TW70J

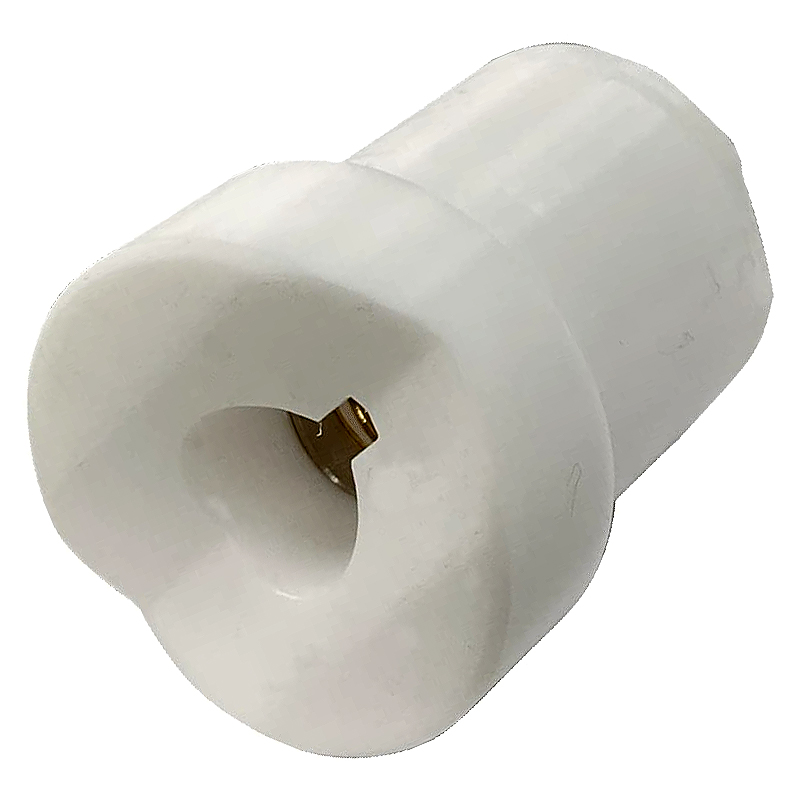

M161UTG-T70J-P03J パイプ用アタッチメント(高温用) M161UTG-TH70J

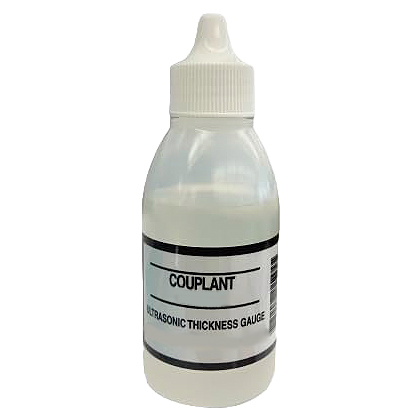

M161UTG-T70J-C01J カプラント(常温用) 高温用以外
M161UTG-T70J-2DN150J カプラント(高温用) M161UTG-TH70J

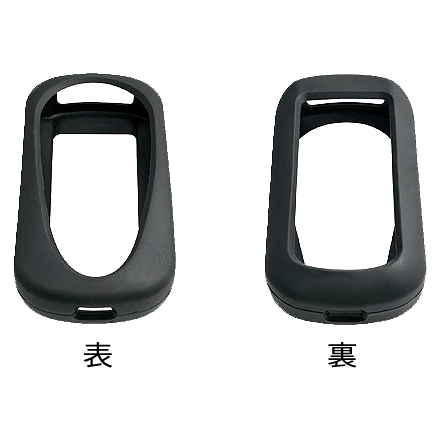

M161UTG-T70J-P04J 保護ゴムカバー 全機種共通
M161UTG-T70J-P05J キャリングケース(標準) 高温用以外
M161UTG-T70J-P06J キャリングケース
(保護ゴムカバー装着時用)
高温用以外
M161UTG-T70J-P09J キャリングケース(高温用) M161UTG-TH70J


運賃、および消費税は、記載価格には、含まれていません。
