小型高精度傾斜1軸センサー(±5度)アナログ出力電圧(0.5V~4.5V)/品番 M193HPT-20-1-5-4.5V 【詳細表示】
商品番号 M193HPT-20-1-5-4.5V 価 格
小型高精度傾斜1軸センサー(±5度)アナログ出力電圧(0.5V~4.5V)/M193HPT-20-1-5-4.5V 小型高精度傾斜1軸センサー(±5度)アナログ出力電圧(0.5V~4.5V)
品番 M193HPT-20-1-5-4.5V
価格は下記をご覧ください

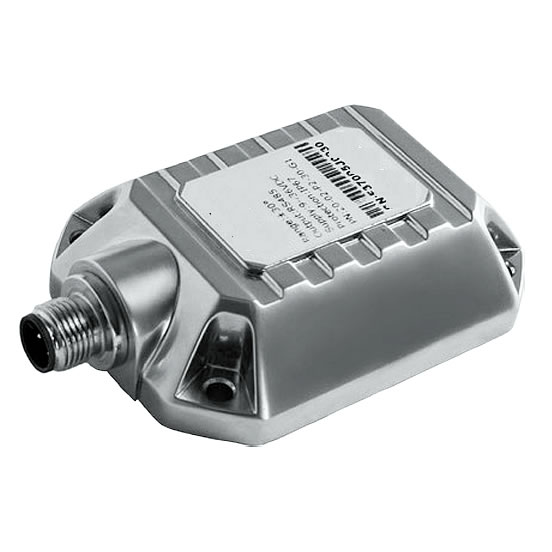

傾斜計は、MEMSタイプの高精度傾斜計。サイズが小型で使い易く設置も容易。
分解能は0.01°、角度範囲は±5°~±180°まで選択可能で、出力タイプもアナログ電圧、デジタル(RS485)4-20、CAN通信のいずれかの選択が可能。建機や構造物のモニターに最適。RoHS指令準拠

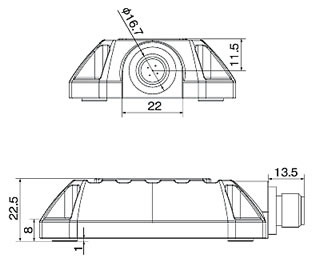

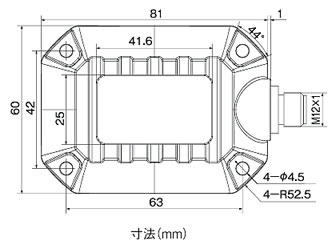

■寸法図



■仕様
品番 M193HPT-20-1-5-4.5V
測定範囲 ±5°/±10°/±15°/±30°/±45°/±60°/±90°/±180°
軸数 1軸、2軸
分解能 ±0.01
直線性 <0.1°
繰返し性 ±0.02°
出力 アナログ電圧0.5V~4.5V、電流4-20mA(<380Ω)、RS485、CAN2.0、CANopen
時定数 0.3s
リフレッシュレート 50Hz
ドリフト(水平) ±0.02°
使用温度 約-40℃~+85℃
保管温度 約-40℃~+85℃
防護等級 IP67
電源電圧 +9~+36V
出力ケーブル シールド付き5芯(コネクタ)1000mm
質量 約200g
寸法 (W) 60×(D) 81×(H) 22.5

●ご注意
各製品は高度に保証された品質を有していますが、予測される故障率は0%ではあり得ませんので、直接人体生命 財産及び環境を脅かす恐れがある場合の安全管理の為には、本製品のみでお使いにならないで、他の方策を共に用いて多重の安全対策(AND論理、2out of3多数決論理等を講じて頂きますようにお願いいたします。
製品の仕様及び外観は、予告なく変更することがあります。

品番 軸センサー 測定範囲/出力
M193HPT-20-1-5-4.5V 1軸センサー (±5度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-1-5-20mA (±5度)アナログ出力電流(4~20ma)
M193HPT-20-1-5-RS485 (±5度)デジタル出力(RS485)
M193HPT-20-1-10-4.5V (±10度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-1-10-20mA (±10度)アナログ出力電流(4~20ma)
M193HPT-20-1-10-RS485 (±10度)デジタル出力(RS485)
M193HPT-20-1-15-4.5V (±15度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-1-15-20mA (±15度)アナログ出力電流(4~20ma)
M193HPT-20-1-15-RS485 (±15度)デジタル出力(RS485)
M193HPT-20-1-30-4.5V (±30度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-1-30-20mA (±30度)アナログ出力電流(4~20ma)
M193HPT-20-1-30-RS485 (±30度)デジタル出力(RS485)
M193HPT-20-1-45-4.5V (±45度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-1-45-20mA (±45度)アナログ出力電流(4~20ma)
M193HPT-20-1-45-RS485 (±45度)デジタル出力(RS485)
M193HPT-20-1-60-4.5V (±60度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-1-60-20mA (±60度)アナログ出力電流(4~20ma)
M193HPT-20-1-60-RS485 (±60度)デジタル出力(RS485)
M193HPT-20-1-90-4.5V (±90度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-1-90-20mA (±90度)アナログ出力電流(4~20ma)
M193HPT-20-1-90-RS485 (±90度)デジタル出力(RS485)
M193HPT-20-1-180-4.5V (±180度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-1-180-20mA (±18度)アナログ出力電流(4~20ma)
M193HPT-20-1-180-RS485 (±180度)デジタル出力(RS485)
M193HPT-20-2-5-4.5V 2軸センサー (±5度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-2-5-20mA (±5度)アナログ出力電流(4~20ma)
M193HPT-20-2-5-RS485 (±5度)デジタル出力(RS485)
M193HPT-20-2-10-4.5V (±10度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-2-10-20mA (±10度)アナログ出力電流(4~20ma)
M193HPT-20-2-10-RS485 (±10度)デジタル出力(RS485)
M193HPT-20-2-15-4.5V (±15度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-2-15-20mA (±15度)アナログ出力電流(4~20ma)
M193HPT-20-2-15-RS485 (±15度)デジタル出力(RS485)
M193HPT-20-2-30-4.5V (±30度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-2-30-20mA (±30度)アナログ出力電流(4~20ma)
M193HPT-20-2-30-RS485 (±30度)デジタル出力(RS485)
M193HPT-20-2-45-4.5V (±45度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-2-45-20mA (±45度)アナログ出力電流(4~20ma)
M193HPT-20-2-45-RS485 (±45度)デジタル出力(RS485)
M193HPT-20-2-60-4.5V (±60度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-2-60-20mA (±60度)アナログ出力電流(4~20ma)
M193HPT-20-2-60-RS485 (±60度)デジタル出力(RS485)
M193HPT-20-2-90-4.5V (±90度)アナログ出力電圧(0.5V~4.5V)
M193HPT-20-2-90-20mA (±90度)アナログ出力電流(4~20ma)
M193HPT-20-2-90-RS485 (±90度)デジタル出力(RS485)





















■ピンアサイン

Pin RS485 CAN 4-20mA アナログ電圧
1 Power+ Power+ Power+ Power+
2 Power- Power- Power- & Signal GND Power- & Signal GND
3 A CAN-H lx Vx
4 B CAN-L ly Vy
5 Signal GND CAN-GND Teach-in Teach-in

運賃、および消費税は、記載価格には、含まれていません。
