大型温湿度表示器(AC100~120V)赤色/品番 M368LED-5127TH-30B0510RT 【詳細表示】
商品番号 M368LED-5127TH-30B0510RT 価 格

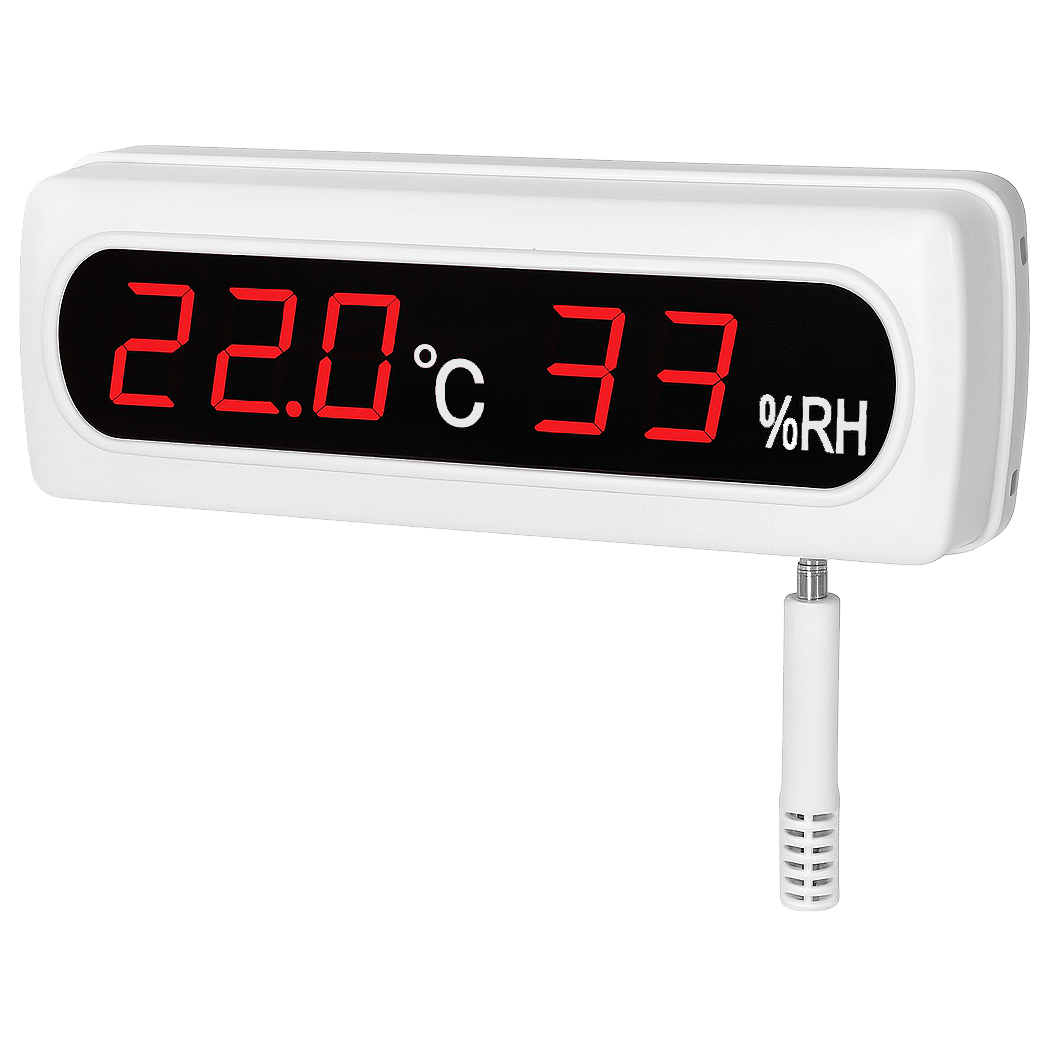

大型温湿度表示器(AC100~120V)赤色
品番 M368LED-5127TH-30B0510RT
価格は下記をご覧ください。
■特長
●文字高さ45mmLED採用、鮮明表示
●温度と湿度を同時表示、環境モニターに好適
●クリーンルームや保管庫の温湿度管理に
●長期記録に便利なデータ出力も製作
●表示部は水に濡れても大丈夫な保護構造(IP65相当)
●取付は壁掛け、吊下げどちらにも対応

注)揮発性が高い溶剤や有機化合物が存在する環境下での使用は避けてください。

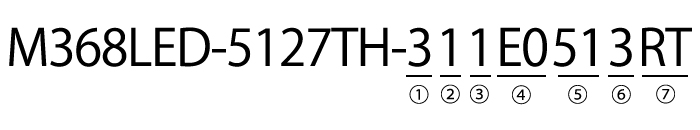

■品番構成


番号 構成 内容
供給電源 3 AC100~120V
5 AC200~240V
9 DC24V
※1 アナログ出力CH1 0 アナログ出力なし
1 アナログ出力CH1:4~20mA(温度または湿度、スイッチで切替)
2 アナログ出力CH1:4~20mA(スケーリング指定品)
アナログ出力CH2 ブランク なし
1 アナログ出力CH2:4~20mA(0~100%に対して)
2 アナログ出力CH2:4~20mA(スケーリング指定品)
シリアル通信 B0 シリアル通信なし
E0 RS-232C※2
E1 RS-485
本体取付方法 51 壁掛け(IP44相当) 本体・センサ間接続方式:
端子台接続またはコネクタ接続
52 吊下げ(IP44相当)
53 壁面貼付け(IP65相当)
センサーケーブル 0 なし(センサを本体下部コネクタに直結)
3 圧着端子-IP20コネクタ、3m(センサをケーブルで端子台に接続)
表示色 RT 赤色LED
GT 緑色LED
※1:アナログ出力オプションはCH1が優先します。オプションCH2のみは製作できません。2は温度に対する出力も指定できます。
※2:データ収集ソフトをご用意しています。
※3:センサーケーブル長さを変更する場合は、お見積時にオプションから選択してください。


■一般仕様
センサ部 測定範囲 温度 -10.0~60.0℃
湿度 5~95%RH
動作範囲 温度 -10.0~60.0℃
湿度 0~100%RH
精度 温度 ±0.5℃(5.0~40.0℃)
湿度
(25℃)
±3%RH(20~80%RH)
±5%RH(上記以外の測定範囲)
分解能 温度 0.1℃
湿度 1%RH
保護等級 IP20相当
センサケーブル長 標準3m(最大100m)
表示部 表示 赤または緑色大型LED(文字高さ45mm)
ゼロサプレス機能付
測定範囲 温度 -10.0~60.0℃
湿度 5~95%RH
表示範囲 温度 -19.9~99.9℃
湿度 0~99%RH
オーバ表示 温度表示範囲を越えると-19.9又は99.9℃で点滅
湿度表示範囲を越えると99%RHで点滅
センサ/ケーブル断線表示 センサ/ケーブル断線時は“----℃---%RH”表示
センサ故障表示 “Err℃□□%RH”表示(□ブランク)
表示周期 2秒
絶縁抵抗 DC500V、50MΩ以上
耐電圧 入出力端子/外箱間:AC1500V、1分間
電源端子/外箱間:AC1500V、1分間
電源端子/入力出力子間:AC1500V、1分間
(DC電源はそれぞれAC500V、1分間)
各出力端子間:AC500V、1分間
供給電源 AC100~120V(50/60Hz)
AC200~240V(50/60Hz)
DC24V
電源電圧許容範囲 AC85~132V、AC170~250V、DC20~30V
消費電力 AC100Vの時:約13VA
AC200Vの時:約18VA
DC24Vの時:約270mA
使用環境 0~50℃、20~85%RH
保存環境 -20~70℃、20~95%RH
保護等級 壁掛け取付および前方下げ取付時、IP44相当
埋込取付および吊下げ取付時、IP65相当
質量 約2.5kg
単位 ℃、%RH
品番構成一覧 AC100~120V:
AC200~240V:
DC24V:
外形図 壁掛け取付:
吊下げ取付け:
壁面張付け:
※品番構成一覧から品番をご指定いただき、お見積をメールにてご依頼ください。



■アナログ出力
●アナログ出力CH1
温度または湿度に対して出力、下記4種類から選択可能
アナログ出力に対する表示値
出力 4mA 20mA
1 表示値
(スイッチ切替)
温度 0.0℃ 60.0℃
2 -10.0℃ 60.0℃
3 0.0℃ 99.9℃
4 湿度 0%RH 100%RH

●アナログ出力CH2
湿度0~100%RHに対して4~20mAを出力
変換方式 PWM方式
出力定格 4~20mA
出力インピーダンス 5MΩ以上
許容負荷抵抗 600Ω以下
許容誤差 表示に対して±0.15% of SPAN at 23℃±2℃
温度係数 ±200ppm/℃
分解能 温度選択時 1/1000(0~99.9℃の時)
湿度選択時 1/100(0~99%RHの時)
出力周期 2秒
スケーリング指定品 アナログ出力CH1、C2
アナログ出力のスケーリング指定品(工場オプション)
4~20mAに対する表示値をご指定ください。
(例:0.0℃=4mA、50.0℃=20mA)


■シリアル通信
伝送方式 調歩同期半二重方式
通信速度 4800、9600、19200、38400bps
伝送コード JIS8単位符号に準拠
データビット長 7ビット
ストップビット長 1ビット
誤り検出 パリティおよびBCC
パリティチェック 偶数、奇数、なし



■オプション
M368LED-5127TH-1631T M368LED-5127TH-1672T

品番 品名
M368LED-5127TH-162235T 温湿度センサ
M368LED-5127TH-1601120T センサーケーブル(圧着端子-IP20コネクタ)20m
M368LED-5127TH-1601150T センサーケーブル(圧着端子-IP20コネクタ)50m
M368LED-5127TH-16011A0T センサーケーブル(圧着端子-IP20コネクタ)100m
M368LED-5127TH-1621110T センサーケーブル(IP20コネクタ-IP20コネクタ)10m
M368LED-5127TH-589005T データ収集ソフト

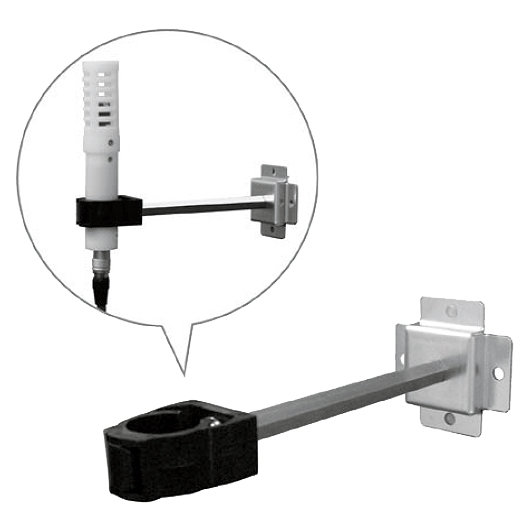

M368LED-5127TH-1631T 温湿度センサ固定金具

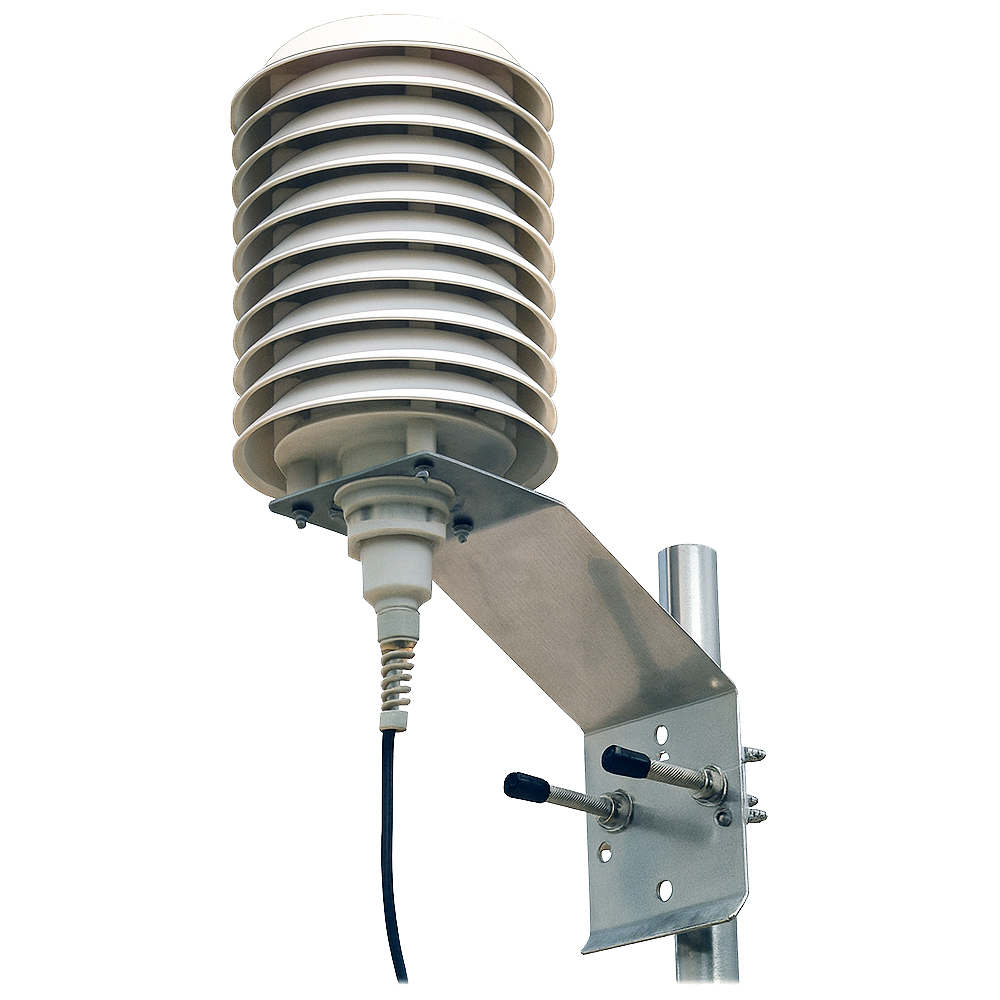

M368LED-5127TH-1672T センサ取付け用ラジエーションシールド

運賃、および消費税は、記載価格には、含まれていません。
