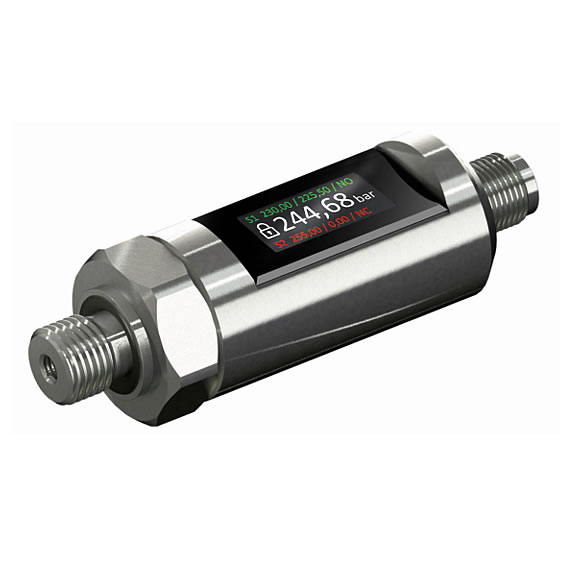

TFTタッチスクリーンと革新的な操作性 を備えた、IO-Link対応センサー
狭いスペースでも使用できる超小型設計
設定可能な出力(スイッチング出力/ア ナログ/IO-Link)。
160x80ピクセルのディスプレイによる拡張表示および診断オプション。
仮想デュアルスクロールホイール。

TFTタッチスクリーンを使った仮想スクロールホイールにより、2つのPNPスイッチング出力wpすばやく簡単に設定できます。
更に、設定パラメータと広範な診断オプションは、ディスプレイ上で直接または統合されたIO-Linkインターフェースを介して、操作することができます。
ディスプレイを内蔵しながらも非常に堅牢かつコンパクトなセンサーです。
保護等級IP67のハウジングは頑丈なステンレス鋼で作られており、継続的な産業運用向けに設計されています。
■様々な用途に使用可能
超小型-φ28mm/長さ 67mm
0-60MPa-液体、気体、粘性流体用
精度0.5% FSO
2つの設定可能な出力
Out1=スイッチ(PNP/NPN/PP)
またはIO-Link
Out2=スイッチまたはアナログ(0-10V/4-20mA)
P.TOUCHは油圧システムの圧力制御、冷却潤滑剤供給の監視、射出成形機のプロセス圧力測定など、幅広い用途に最適です。

■概要
| ディスプレイ |
0.96インチTFTタッチディスプレイ耐衝撃構造 |
| スイッチング状態表示 |
OUTごとに1×カラー表示 |
| IO-Linkステータス表示 |
カラーディスプレイ |
| 保護等級 |
IP65/IP67/IP68 |
| 保護レベル |
Ⅲ |
| 期待寿命 |
1億回の負荷変動 圧 |
| 力タイプ |
相対圧 |
| 測定セルタイプ |
セラミック |
| MTTF(40℃) |
478年(連続運転) |
| 電気的データ |
| 電気的接続 |
コネクタ M12x1, 4-pole |
| 動作電圧 |
9...30VDC(13...30VDCアナログ出力)UL:class 2source only |
| 消費電力[Ub |
<30mA |
| 短絡/逆極性保護 |
対応 |
| 出力1(Pin 4) |
PNP/NPN/PPまたはIO-Link |
| 出力 |
| 出力(Pin 4) |
PNP/NPN/PPまたはIO-Link |
| 出力(Pin 2) |
PNP/NPN/PPまたはアナログ(0-10V/1-10V/4-20mA) |
| 最大出力電流 |
最大各出力200mA |
| 出力電圧 |
Ub-2,0V |
| 応答時間 |
<3ms |
| 精度 |
| 総合精度(23℃) |
±0,5%FS(LP) |
| 最大温度誤差(-25~+80℃) |
±1.5%FS(<10Mpa)±2.5%(≥10MPa) |
| 長期ドリフト |
≤0,1%FS/a |
| 繰り返し精度(23℃) |
0,2%FS |
| プログラミングオプション |
| 出力 |
スイッチング/再スイッチングポイント、アナログ出力の
開始/終了値、ヒステリシス/ウィンドウモード、
通常閉/通常開接点、スイッチオン/スイッチオフ遅延 |
| ディスプレイ |
表示モード(シンプル/詳細/オフ)、色の動作、回転、明るさ
更新レート、画面ロック 単位、減衰、解像度 |
| 測定値 |
単位、減衰、解像度 |
| 診断 |
| 圧力ピーク |
カウンター、調整可能なしきい値、リセット |
| カウンタ |
スイッチング操作、負荷の変化 |
| 材料(接続部) |
|
| 流体接続部 |
ステンレス鋼1,4404 |
| 測定セル |
セラミック Al2O3 96% |
| シール材 |
注文情報による |
| 材料(非湿潤部分) |
|
| ハウジング |
ステンレス鋼1,4301 |
| ディスプレイ |
ガラス(割れ防止取付) |
| ディスプレイシール材 |
PE |

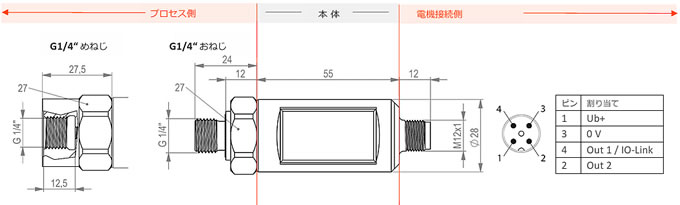

| メカニカルデータ |
| 圧力側レンチサイズ |
27 |
| 重量 |
191g (G1/4“M);244g (G1/4“F) |
| 圧力レンジ*[MPa] |
0.5 |
1.0 |
1.6 |
2.5 |
4.0 |
10 |
25 |
40 |
60 |
| 過負荷圧力**[MPa] |
1.0 |
2.0 |
4.0 |
4.0 |
10 |
15 |
37 |
50 |
75 |
| 破壊圧力**[MPa] |
2.0 |
3.5 |
6.0 |
6.0 |
14 |
30 |
50 |
65 |
90 |
*ご要望に応じて、さらに広い測定範囲もご利用いただけます。
**ご要求に応じて過負荷耐性を強化可能です。 |
| 使用条件 |
|
| 温度 |
使用環境:-25°…+80℃
流体:-25°…+100℃
保管:-30°…+85℃ |
| 適用範囲 |
Fluid group 2 のみ |
| EMC / インターフェイス イミュニティ |
EN61000-6-2
and EN61326-2-3 |
| EMC / インターフェイス エミッション |
EN61000-6-4
and EN61326-2-3 |
| 耐振動 |
DIN EN 60068-2-6: 20G, 10-2000 Hz, XYZ |
| 耐衝撃 |
DIN EN 60068-2-27: 50G, 11ms, XYZ |
| 品番 |
圧力レンジ |
| M4317PT-0.5MPA |
-0.1~0.5MPa |
| M4317PT-1MPA |
0~1.0MPa |
| M4317PT-1.6MPA |
0~1.6MPa |
| M4317PT-2.5MPA |
0~2.5MPa |
| M4317PT-4.0MPA |
0~4.0MPa |
| M4317PT-10MPA |
0~10MPa |
| M4317PT-25MPA |
0~25MPa |
| M4317PT-40MPA |
0~25MPa |
| M4317PT-60MPA |
0~60MPa |
|
