輸送振動データーロガー(3軸加速度・温湿度)/品番 MC7NM-R20S 【詳細表示】
商品番号 MC7NM-R20S 価 格

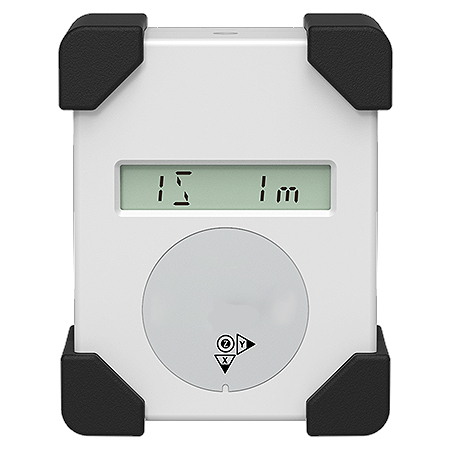

輸送振動データーロガー(3軸加速度・温湿度)/MC7NM-R20S 輸送振動データーロガー(3軸加速度・温湿度)
品番 MC7NM-R20S
価格は下記をご覧ください
あらゆるロジスティクスでの輸送品質確認に最適
MC7NM-R20Sシリーズは、マイクロマシン技術によって生まれた超小型3軸加速度センサを搭載することにより究極の小型化と低価格化を実現しました。
従来、原因の特定が困難だった輸送時の振動や落下による破損や、破壊の瞬間の日時と加速度値を捕らえて記録するため、輸送物の品質保証確認に最適です。




■特徴
●本体には3軸(X,Y,Z)の加速度センサを搭載

●最小サンプリング周期 1msecで記録できる

●加速度センサのレンジを最大20Gと10Gで選択可能

●温湿度センサ搭載
本体には温湿度センサも搭載し、3軸の加速度と温度、湿度の変化を時間経過と共に記録します。

●液晶パネルが搭載され、記録データ、設定条件等の確認ができます。

●本体は単3アルカリ乾電池2本で約45日間(サンプリング周期1msec時)記録可能
※MC7NM-L20SはBluetooth連続動作時には電池消耗が早くなります。
※MC7NM-P20SはGPS機能ONで計測の時には電池消耗が早くなります。

●USBインターフェース内蔵
記録されたデータは、本体のUSBインターフェースから標準添付アプリケーションで簡単にパソコンへ取り込むことができ、即座にグラフ表示や印刷ができます。

●CSV形式で保存可能
記録データはCSV形式で保存できるため、表計算ソフトで計測目的に合ったデータ解析ができます。

●記録データは不揮発性メモリのため電池寿命が尽きた後でも取り出しができる

●記録方式はワンタイム、エンドレス、ハザードエンド、トレースモードの4種類から選択できる

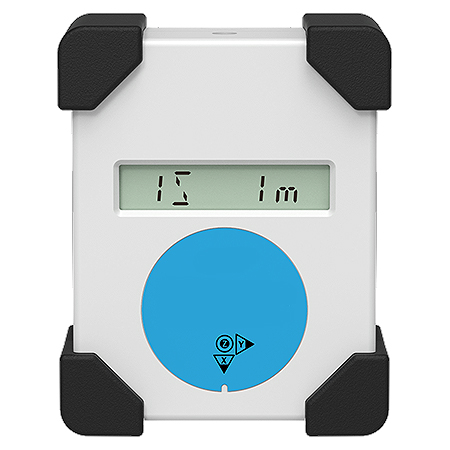

●Bluetooth搭載のMC7NM-L20S
MC7NM-L20S(Bluetooth搭載)は、標準添付アプリケーションより計測条件を設定後、スマートフォンから記録開始・停止のコントロールや各種設定条件がスマートフォン画面で確認ができます。

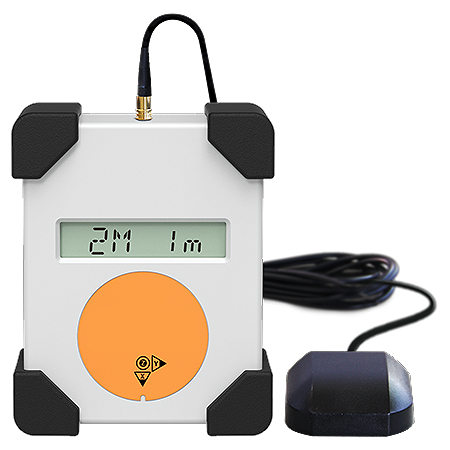

●GPSモジュール搭載のMC7NM-P20S
MC7NM-P20S(GPSモジュール搭載)は、付属のGPSアンテナを接続すれば輸送経路を記録(GPSモジュールの測位条件により異なる)し、加速度と共に輸送経路の位置情報が地図上(日本国内のみ)に表示されます。MC7NM-P20Sは加速度、温湿度、緯度経度、高度のデータを記録し輸送中の荷物がどのように扱われているかが把握できます


■タイプ
MC7NM-R20S MC7NM-L20S
MC7NM-P20S

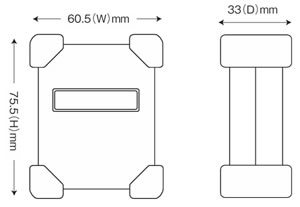

■寸法図




■仕様
品番 MC7NM-R20S MC7NM-L20S MC7NM-P20S
タイプ 標準 Bluetooth搭載 GPSモジュール搭載
測定項目 3軸加速度、温湿度、緯度※1、経度※1、高度※1
加速度センサ 静的加速度:20G
静的加速度:10G
精度 ±10%
測定分解能 0.2G(20G)
0.1G(10G)
応答周波数 100Hz·70Hz·45Hz·25Hzから選択
(カットオフ周波数は最大±20%の誤差が生じる場合があります)
サンプリング周期 1 msec ·2msec から選択
温度範囲 0~50℃(精度±3℃)
湿度範囲 30~90%RH(精度±10%RH)
記録間隔 1、5、10、15、20、30秒、
1、2、3、4、5、10、15、
20、30分から選択
30秒、1、2、3、4、5、10、
20、30分から選択
GPS-OFF時は1、5、10、
15、20秒の選択可
記録容量 65,500データ※2 GPS-ON時:
47,000データ※3
GPS-OFF時:
130,000データ※2
動作表示 液晶表示
記録保持 不揮発性メモリ
通信方式 USB(Type-C) 2.0準拠
電源 単3アルカリ乾電池(LR6)×2本
電池寿命 約45日間(サンプリング周期1msec時)
※計測条件、測定環境、電池性能による
Bluetooth連続動作時:約12日間(MC7NM-L20S)
GPS-ON時:約7日間(MC7NM-P20S)
使用温湿度範囲 0~50℃、70%RH以下 (結露無きこと)
放射妨害ノイズ RTCA DO-160G Section 21:Radiated RF Emisson CAT.H
規格に適合
外形寸法 75.5(H)×60.5(W)×33(D)mm
質量 約 135g (電池含む)
付属品 USBケーブル(Type C)、単3アルカリ乾電池(2本)、注意シール(1枚)、
マグネット固定金具(1組)、専用アプリケーション(CD-ROM)、
GPSアンテナ(MC7NM-P20Sのみ)
専用ソフト 対応OS Microsoft Windows 10?11 日本語版 /英語版
チャンネル数 X軸、Y軸、乙軸、温度、湿度
(MC7NM-P20Sは、緯度、経度、高度、GPS取得時刻)
通信機能 設定条件、データ読み取り、開始条件、オンライン測定
データ保存 GTR(専用拡張子)形式、CSV形式
画面表示 条件設定画面、グラフ、データー覧
グラフの設定 グラフの種類:折線
棒線、グラフタイトル:任意
グラフの線色:任意
表示線の太さ:2種類
印刷線の太さ:2種類
表示時間:時刻、経過時間
グラフ:拡大・縮小
コピー:グラフのコピー
※1:MC7NM-P20Sのみ(GPS-ON時)
※2:1データ=日時·X軸·Y軸·Z軸·温度·湿度
※3:1データ=日時·X軸·Y軸·乙軸·温度·湿度·緯度·経度·高度·GPS取得時刻




■Bluetoothの仕様
認定及び宣言 搭載の認定Bluetoothデバイスの
DECLARATION IDはD037287、QDIDは101562です。
電池持続時間 データロギング+Bleスタンバイ時1msec LR6×2 約45日間
Bluetooth連続動作時は約12日間
通信方式 Bluetooth 5 Low energy compliant
出力 Class 1 最大出力 8dbm (6.31mW)
最大通信距離 見通し距離20m程度
(Class22.5mWで10mとしているため )
使用周波数帯域 2.4GHz帯
アプリケーション 画面表示 本体番号、記録数、閾値、最大値、応答周波数、
サンプリング周期、記録間隔、温度、湿度
通信機能 開始、停止、一時停止、表示軸の選択、データ取得、
グラフ表示およびメール転送



■オプション

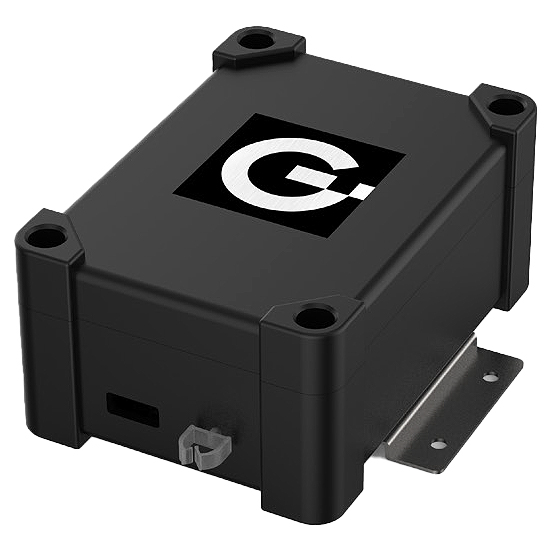

●外部電源ユニット
外部電源ユニットを使用することで長時間の動作が保てます


品番 MC7NM-UT1S MC7NM-UT2S
電源 単1アルカリ乾電池×2本 単2アルカリ乾電池×2本
連続動作時間 サンプリング周期0.001秒時
MC7NM-R20S:約260日
MC7NM-L20S:約80日※4
MC7NM-P20S:60日※5
サンプリング周期0.001秒時
MC7NM-R20S:約120日
MC7NM-L20S:約36日※4
MC7NM-P20S:約25日※5
外形寸法
(H×W×D)
54×84×116mm
(固定金具部分除く)
質量 約470g(電池含む) 約340g(電池含む)
付属品 固定金具、アルカリ乾電池×2本、電源ケーブル
※4:Bluetooth常時接続時
※5:GPS機能ON時
※6:測定条件・測定環境により電池寿命は異なります

運賃、および消費税は、記載価格には、含まれていません。
