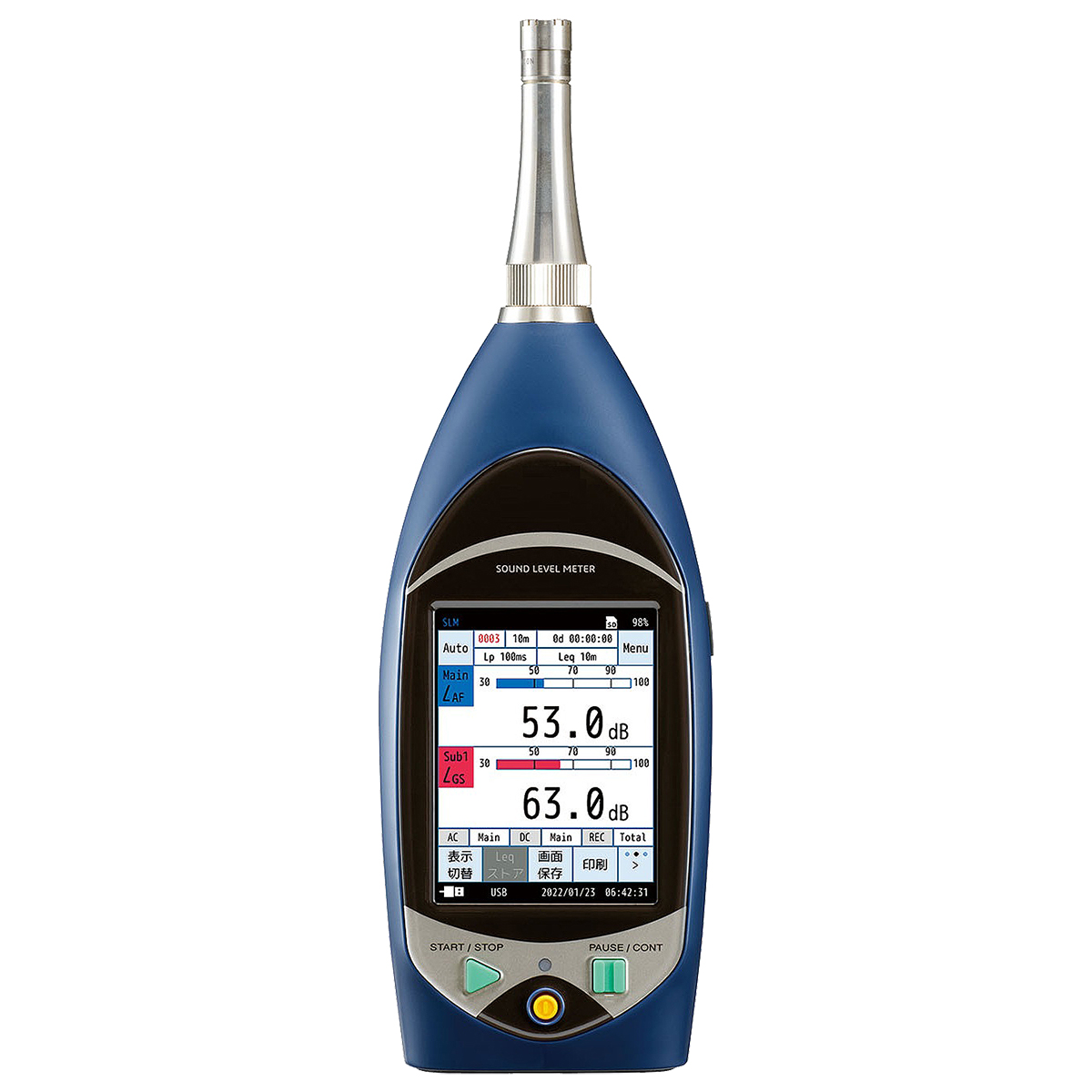

| 型式承認番号 |
第TF232号

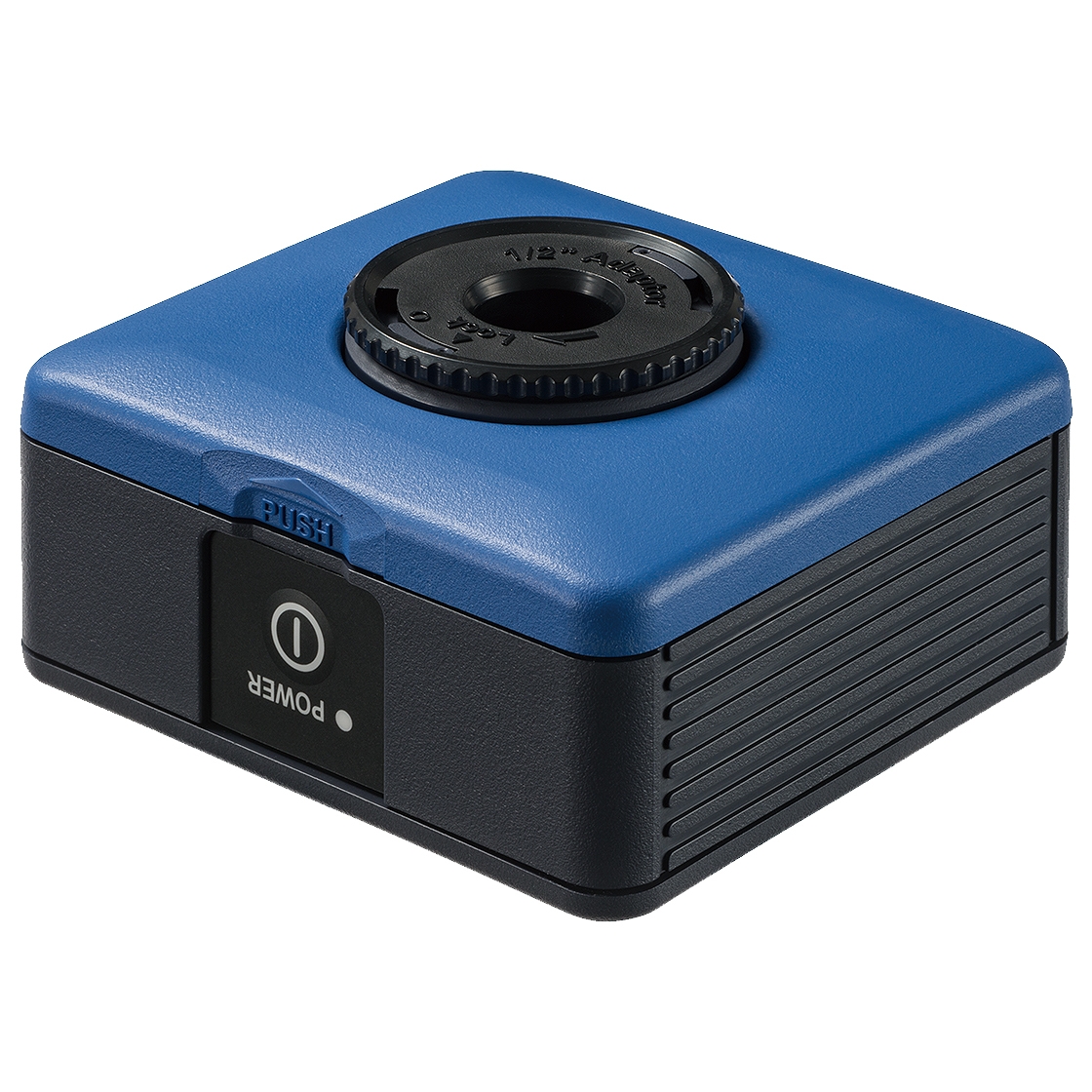

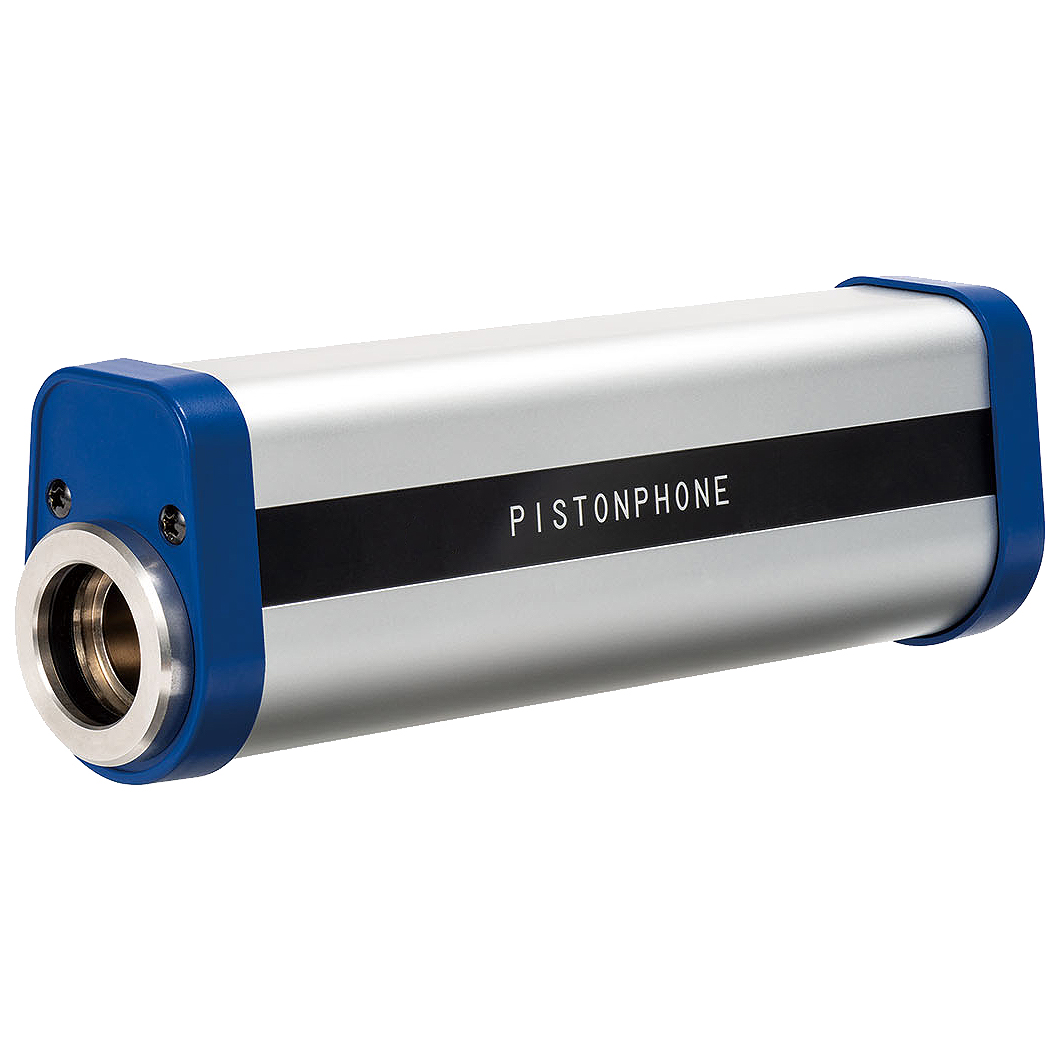

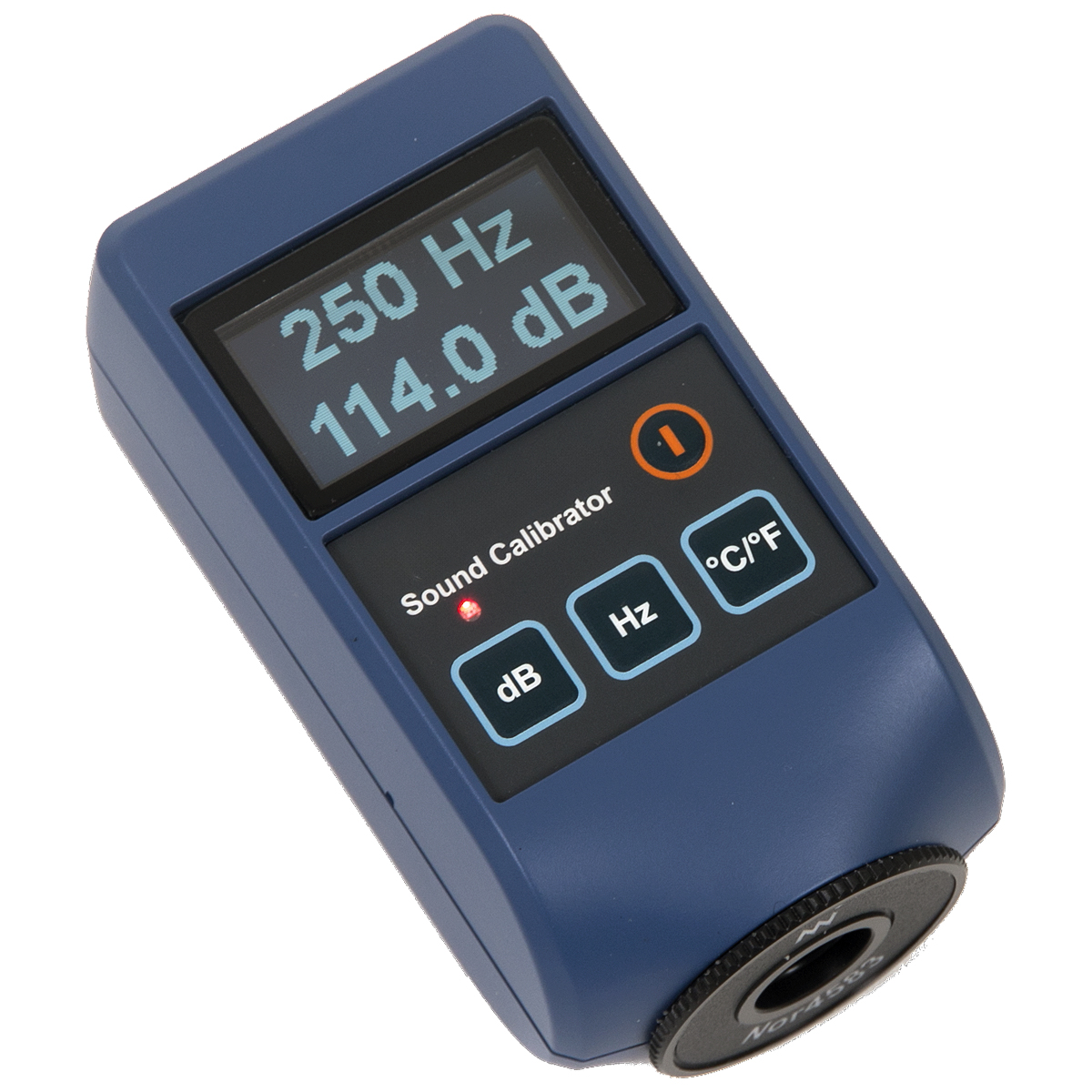

(指定音響校正器:MI11NLM-NC63R-72B/-75/-1256) |
| 適合規格 |
計量法精密騒音計 |
JIS C 1516:2020 クラス
、IEC 61672-1:2013 class 1
JIS C 1509-1:2017 クラス 1
ANSI/ASA S1.4-2014/Part1 class 1
ISO 7196:1995 |
| CEマーキング |
| EMC指令 Directive 2014/30/EU EN 61326-1:2013 |
| RoHS指令 Directive 2011/65/EU EN IEC 63000:2018 |
| 低電圧指令 Directive 2014/35/EU EN 61010-1:2010/Al:2019 |
| UKCAマーキング、中国版RoHS、VCCIクラスB |
| 測定機能 |
|
選択された時間重み付け特性、周波数重み付け特性にて、
最大4つのチャンネル(Mainチャンネル、Sub1~Sub3チャンネル)を
同時に測定可能 |
| 瞬時値 |
時間重み付きサウンドレベル Lp |
| 演算値 |
時間平均サウンドレベル Leg、音響暴露レベル LE、
時間重み付きサウンドレベルの最大値 Lmax
時間重み付きサウンドレベルの最小値 Lmin、
Nパーセント時間率サウンドレベルLN
ピークサウンドレベル LCpeak |
マイクロホン感度レベル
(代表値) |
-27 dB |
| 測定レベル範囲 |
A特性:25dB~138dB、C特性:33dB~138dB、
G特性:43dB~138dB、Z特性:50dB~138dB、
C特性ピークサウンドレベル:60dB~141dB、
Z特性ピークサウンドレベル:65dB~141dB |
自己雑音
レベル |
A特性 |
17 dB以下 |
| C特性 |
42 dB以下 |
| Z特性 |
35 dB以下 |
| G特性 |
1Hz~20kHz |
| 測定周波数範囲 |
1Hz~20kHz |
| 周波数重み付け特性 |
A、C、GおよびZ特性 |
| フィルタ |
ディジタル処理 |
ハイパスフィルタ
ローパスフィルタ カットオフ周波数: 100Hz、500 Hz |
| 時間重み付け特性 |
F(速い)、S(遅い)、I(インパルス)および10s |
| 入力レンジ |
自動切り替え |
バーグラフ
表示 |
上限 |
70 dB~130 dBを10dB刻みで設定可能 |
| 下限 |
20 dB~60 dBを10dB刻みで設定可能 |
| サンプリング周期 |
Lp. Leg、LE、Lmax、Lmin、
Lpeak:20.8μs(サンプリング周波数48kHz)、Lv:100 ms |

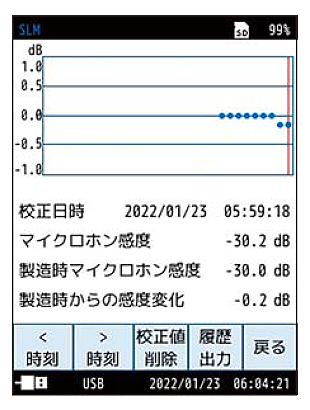

| 校正 |
音響校正器により基準信号を入力し、信号入力感度を調整する
校正履歴を最大30件管理し、SDカードに保存が可能 |
外部機器
への
基準信号
出力 |
周波数 |
1kHz |
| 出力レベル |
バーグラフ上限-6dB |
| 補正機能 |

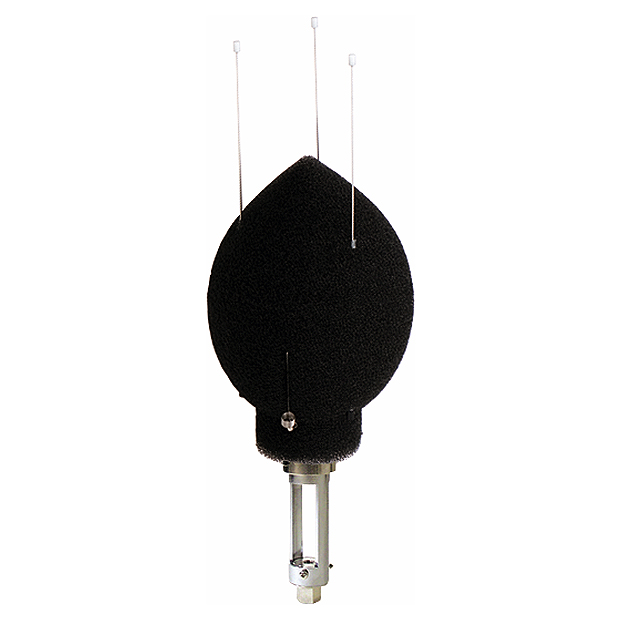

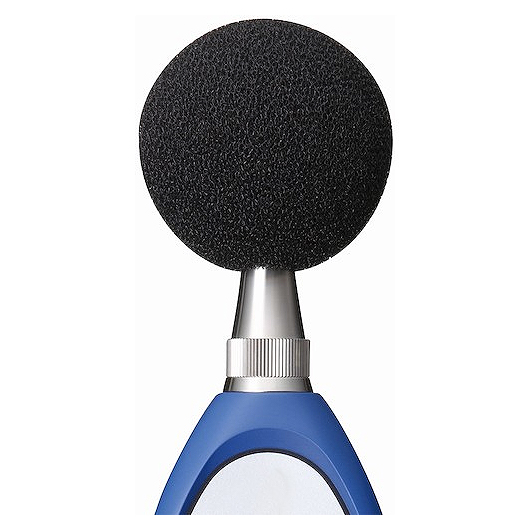

ウインドスクリーン
補正機能 |
ウインドスクリーン装着時に規格に適合するよう周波数特性への影響を
補正する |
| 拡散音場補正機能 |
拡散音場において規格に適合するよう周波数特性への影響を補正する |
| 遅延時間 |
測定開始操作の後、指定時間経過後に測定を開始する
(OFF、1、3、5、10秒) |
| バックイレース機能 |
本機能の実施時から、指定時間遡ったデータを演算から除外
(OFF、1、3、5秒)、Autoストアモード、波形収録と併用不可 |

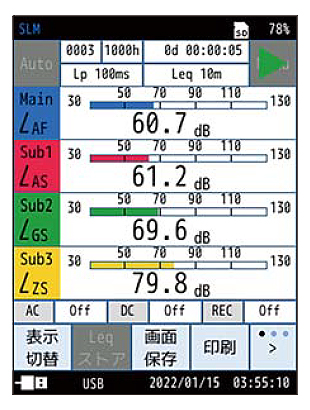

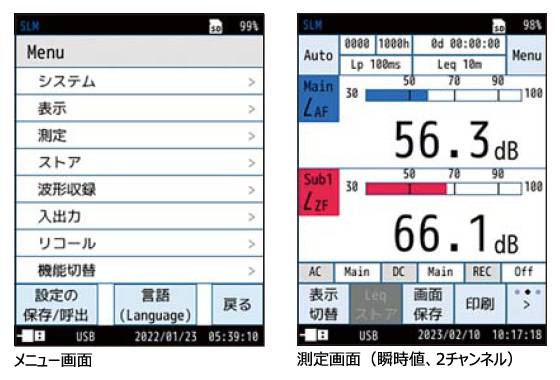

| 表示 |
バックライト付き3.5インチTFT-LCD QVGA
※タッチパネル(抵抗膜方式)機能付
数値表示更新周期 : 1 s
時間 - レベルグラフ/バーグラフ更新周期:100ms |
| ストア |
Manual
ストア |
|
手動で1アドレスずつ内部メモリまたはSDカードに記録する |
記録
データ数 |
内部メモリ:最大1000データ組
SDカード:SDカードの容量による※1 |
測定
時間 |
10秒、1、5、10、15、30分、
1、8、24時間、ユーザー設定(1秒~24時間) |
Auto
ストア |
|
自動で設定時間毎の瞬時値(Lpストア)、
設定時間毎の演算値(Leqストア)をSDカードに連続記録する |
Lp
ストア
周期 |
Off、10ms、25ms、100ms、200ms、1s |
Leq
演算
周期 |
Off、10秒、1、5、10、15、30分、1、8、24時間、
またはユーザー設定(1秒~24時間) |
記録
データ数 |
SDカード: 0000~9999のストア名で保存可能 |
測定
時間 |
10秒、1、5、10、15、30分、1、8、24時間、
ユーザー設定(1秒~1000時間)
連続(SDカードの容量による※1)CSVファイル |
| データ形式 |
CSVファイル |
| データリコール |
ストアデータおよび画面キャプチャ画像の閲覧を行う |
| 設定記憶 |
内部メモリまたはSDカードに設定情報を保存し、
起動時または指定時に呼び出すことができる |

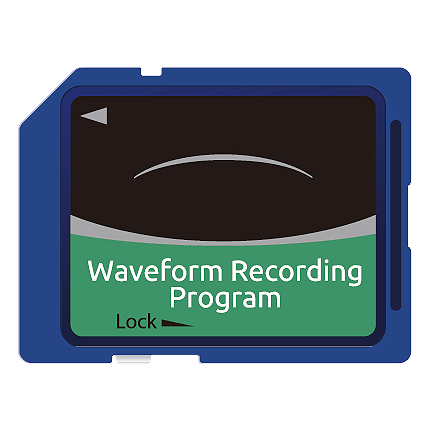

波形
収録※2 |
ファイル形式 |
非圧縮形式のWAVEファイル |
| サンプリング周波数 |
48kHz、24kHz、12kHz、1200 Hz、240 Hzから選択 |
| データ長 |
24 bit、16bitから選択 |

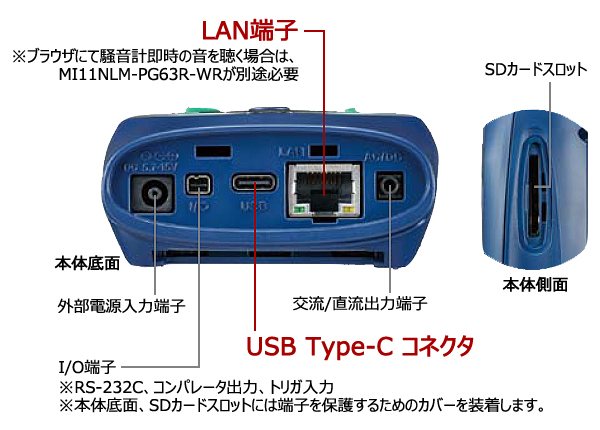

| 出力 |
交流出力 |
出力電圧:出力レンジ上限において
1 Vrms(実効値) |
直流出力と
交流出力の
同時出力が可能 |
| 直流出力 |
出力電圧: 出力レンジ上限において
2.5V、25mV/dB |
| 出力レンジ |
バーグラフ上限に連動、または70dB~130dBを10dB刻みで設定可能 |
| コンパレータ |
指定したチャンネルが設定レベルを超えた場合に、
コンパレータ出力がONになる
(最大入力電圧 24V、内部抵抗約480 Ω 許容損失 300mW) |
| RS-232C通信 |
専用ケーブルの使用により、通信コマンドによる測定値の取得および
設定変更が可能 |
| USB |
通信制御 |
通信コマンドによる測定値の取得および設定変更が可能 |
| データ転送 |
コンピュータにSDカードのデータをリムーバブルディスクとして認識させて
データを転送することが可能 |
| LAN |
通信制御 |
通信コマンドによる測定値の取得および設定変更が可能 |
| データ転送 |
コンピュータにSDカードのデータを転送することが可能 |
| Webブラウザ表示 |
Webブラウザからアクセスし、測定値の表示、設定の変更、
音声を再生※2(コンピュータのGoogle Chromeのみ)することが可能 |
データ
連続出力 |
データの
種類 |
瞬時値 |
Lp |
| 演算値 |
Leg、Lmax、Lmin、Lpeak |
| 出力間隔 |
100 ms(0.1s) |
| 電源 |
単3形電池4本、外部電源入力端子およびUSB端子への給電 |
動作時間
(23℃、ECO設定時) |
アルカリ乾電池 LR6:約12時間
ニッケル水素充電池 HR6:約12時間
モバイルバッテリ:5000mAhで約20時間
※本器の設定が、Autoストアモード、ECO設定の場合。
動作時間は本器の設定や電池の製造元などにより異なる |
| ACアダプタ |
NE-21P(入力:AC100~240V、50/60 Hz、出力:DC12V) |
| 外部電源電圧 |
5.7V~15V(定格電圧 12V)
USB端子: 5V(モバイルバッテリ使用に関するご注意を参照) |
| 1次側(100V側)消費電力 |
約3 W(NE-21P使用時) |
| 使用範囲 |
温度 |
-10 ℃~50 ℃ |
| 湿度 |
10%~90%RH(結露のないこと) |
| 防塵防水性能※3 |
IP等級:IP54(マイクロホン部は除くこと) |
| 大きさ・重さ |
約265 mm(H)x 83.5mm(W)x34.5mm(D)
約400g(電池含む) |
| 付属品 |
キャリングケース×1、ウインドスクリーン×1、
ウインドスクリーン脱落防止ゴム×1、ストラップ×1、
単3形アルカリ乾電池×4、SDカード512MB |
