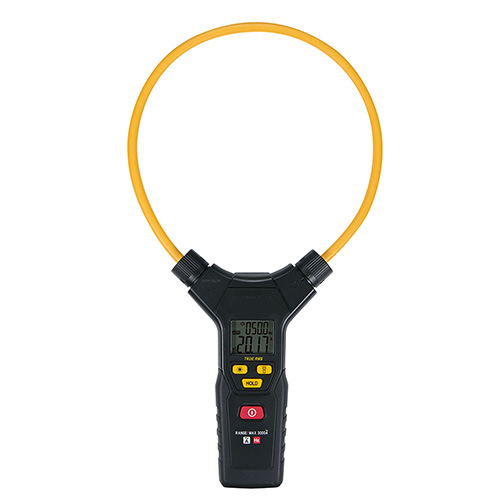

フレキシブルクランプメーター/MB8FL-02RC

フレキシブルクランプメーター／ 品番　MB8FL-02RC

【詳細表示】

商品番号

MB8FL-02RC

価　格

フレキシブルクランプメーター
品番　MB8FL-02RC

・形状を自由に変更できるケーブルにて狭い場所でも容易に測定できます。
・真の実効値（TRUE RMS）方式により正弦波以外の波形でも実効値の表示が可能です。
・電流と周波数を同時に液晶画面に表示できます。
・しっかり握れるハンドグリップスタイル採用。
・暗所での測定でも値を確認しやすくなるよう、液晶画面にバックライトを搭載。
・測定対象を明るく照らして暗所での作業がしやすいLEDライトを搭載。
・データホールド機能により測定した値をゆっくり確認できます。

■使用例
●交流電流測定イメージ

●接合部でクランプセンサコイルを取りはずした後、測定対象を挟んで使用します。

●測定対象物を明るく照らすLEDライト機能

●暗い場所でも見やすい液晶バックライトを装備

※測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。

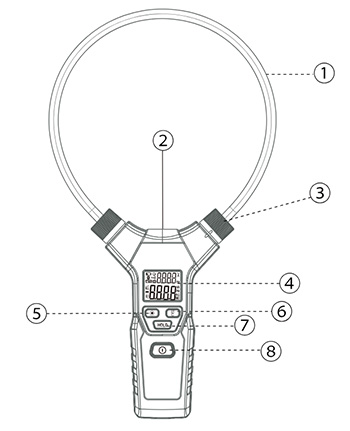

■各部名称
●本体

①クランプセンサコイル
②LEDライト
③クランプセンサ結合部
④表示部
⑤バックライトボタン
⑥LEDライトボタン
⑦ホールドボタン
⑧電源ボタン

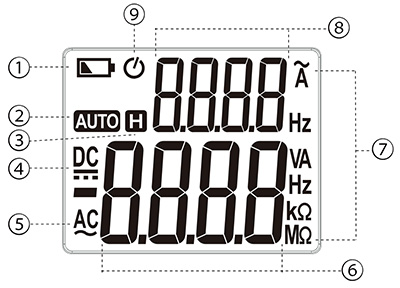

●ディスプレイ

①電池残量表示
②オートモード時表示
③データホールド表示
④直流電圧モード
⑤交流電圧モード
⑥メイン表示部
⑦単位表示
⑧サブ表示
⑨オートパワーオフ機能有効表示

■仕様
●電気的性能
・フレキシブルクランプ部

	レンジ	分解能	確度	周波数
ACA	0.2 ～ 10 A	0.01 A	±（2.0 % rdg + 10 dgt）	40 ～ 65 Hz
	10 ～ 60 A	0.01 A	±（1.5 % rdg + 5 dgt）
	60 ～ 600 A	0.1 A	±（1.5 % rdg + 5 dgt）
	600 ～ 3000 A	1A	±（2.0 % rdg + 5 dgt）
	0.2 ～ 60 A	0.01 A	±（2.5 % rdg + 5 dgt）	65 ～ 200 Hz
	60 ～ 600 A	0.1 A	±（2.5 % rdg + 5 dgt）
	600 ～ 3000 A	1A	±（3.0 % rdg + 5 dgt）
	0.2 ～ 60 A	0.01 A	±（3.0 % rdg + 5 dgt）	200 Hz ～ 1 kHz
	60 ～ 600 A	0.1 A
	600 ～ 1000 A	1A
周波数	40 ～ 1000 Hz	0.1 Hz	±（0.5 % rdg + 2 dgt） 3 A 以上時	-

※23±5 ℃、80 % RH以下のとき
※確度はクランプセンサコイル中心での測定値における値です。確度保証範囲は AC60Aレンジ：0.2 ～ 60 A、AC600Aレンジ：60 ～ 600 A、AC3000Aレンジ：600 ～ 3000 A

・導体位置による誤差
確度はクランプセンサーコイルの中心で規定しています。クランプセンサーコイルの中心から非測定導体の中心までの距離に応じて、下記の数値を確度に加算してください。

	中心からの距離	確度への加算
A	半径35 mm（Φ70）	±0.5 %
B	半径50 mm（Φ100）	±1.5 %
C	半径60 mm（Φ120）	±2.0 %
D	半径60 mm（Φ120）以上	±5.0 %

●一般仕様

検波方式	真の実効値（TRUE RMS）
表示	液晶表示、6000カウント
レンジ切替	オート
最大測定導体径	φ120 mm
サンプリング	約 3 回/秒
オートパワーオフ	約5分（解除不可）
使用温湿度	0 ～ +40 ℃、80 %RH以下（但し、結露のないこと）
保存温湿度	-10 ～ +60 ℃、80 %RH以下（但し、電池を含まず、結露のないこと）
寸法	約 W178×H324×D30mm
重量	約188g（電池含む）
電源	単4形乾電池 × 3本
電池寿命	最長約70時間（アルカリ電池使用時）*3
付属品	収納ケース、取扱説明書
校正	可

*3 バックライトを多用されますと電池の寿命が短くなります。
