アナログ絶縁抵抗計/ 品番 MB8G-02UC 【詳細表示】
商品番号 MB8G-02UC 価 格

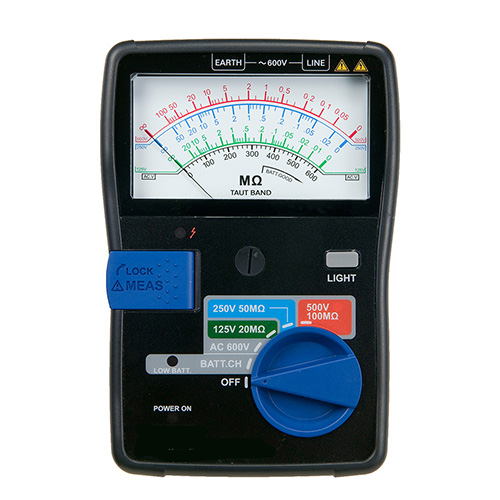

アナログ絶縁抵抗計/MB8G-02UC アナログ絶縁抵抗計
品番 MB8G-02UC
125V/250V/500V対応のアナログ絶縁抵抗計
・停電作業時に便利な照明付き。

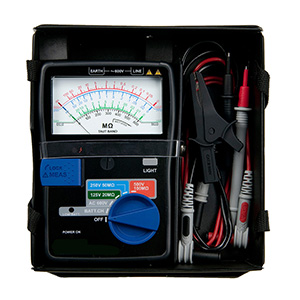

・ハードケース付属

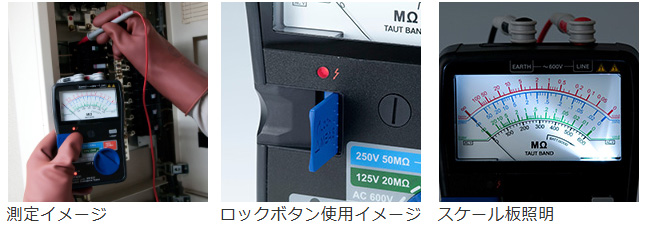

■使用例

※測定対象やその周辺で感電が想定される箇所では、絶縁保護具を着用してください。

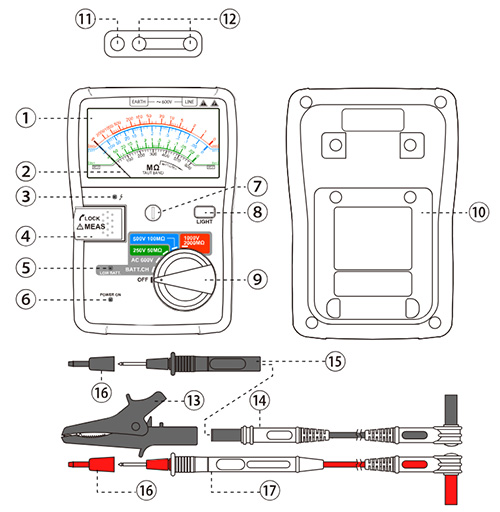

■各部名称
●本体
①スケール
②指針
③活線警告LED
④測定(MEAS)ボタン
⑤電池電圧低下LED
⑥電源LED
⑦ゼロ調整器
⑧照明(LIGHT)ボタン
⑨レンジ切り換えスイッチ
⑩電池カバー
⑪GUARD端子
⑫入力端子
⑬ワニ口クリップ
⑭テストリード(黒)
⑮テスト棒(黒)
⑯テストリードキャップ
⑰テストリード(赤)

■仕様
●電気的性能
定格測定電圧 125 V 250 V 500 V
有効最大表示値 20M Ω 50M Ω 100M Ω
中央表示値 0.5M Ω 1M Ω 2M Ω
第一有効測定範囲
(スケール太線部分)*1
0.02M ~ 10M Ω 0.05M ~ 20M Ω 0.1M ~ 50M Ω
外部印加電圧保護 絶縁抵抗レンジ:AC 600 V(10 秒間)
交流電圧レンジ:AC 720 V(10 秒間)
第二有効測定範囲 指示値の±10 %以下
(第一有効測定範囲以外の目盛、0 及び ∞ は含まず)
0 及び∞目盛の確度 目盛長の±0.7 %以下
開放回路電圧 定格測定電圧値の 0 ~ +20 %
定格測定電流 1 mA、0 ~ +20 %
電圧測定範囲 AC 0 ~ 600 V
電圧測定許容差 最大目盛値の±3 %(AC V)
最大目盛値の±5 %(AC V 以外)
短絡電流 DC 1.5 mA 以下
応答時間 3 秒以内
絶縁抵抗値 100 MΩ/ 1000 V DC 以上であること
耐電圧 AC 5550 V(50 / 60 Hz) 1 分間(測定端子一括とケース間)
※ 23 ±5 ℃、80%RH以下
*1 全レンジにおいて指示値の±5%以下

●一般仕様
使用温湿度 0 ~ +40 ℃、85 %RH以下(但し、結露のないこと)
保存温湿度 -20 ~ +60 ℃、75 %RH以下(但し、結露のないこと)
寸法 約 W112×H162×D48.5mm
重量 約440g(本体のみ、電池含む)
電源 単3形乾電池 × 4本
付属品 ・テストリード(赤)
・テストリード(黒)
・ワニ口クリップ
・テスト棒(黒)
・携帯用ケース
・取扱説明書
・単3形乾電池 × 4 本(外付)
校正

運賃、および消費税は、記載価格には、含まれていません。
