細径φ4.6工業用内視鏡カメラ/品番 M1129NL-46CAMシリーズ 【詳細表示】
商品番号 M1129NL-46CAMシリーズ 価 格

上:先端可動式、下:汎用タイプ

●機能は作業現場で最低限必要なもののみを搭載。
●コンパクトなユニット
●電源を入れるとすぐに使え、ボタンひとつで画像保存。
●大がかりな機材は一切不要です。
先端可動式はこちら

細径φ4.6工業用内視鏡カメラ
品番 M1129NL-46CAMシリーズ
廃番

■特長
狭い箇所を観察するのに重宝される従来のファイバースコープに匹敵する細さと機能を備えた工業用内視鏡です。細さはφ3.6mmとφ4.6mmの2タイプ、機能は広角/望遠、ピントの近/遠距離の4タイプよりお選びいただけます。
シンプル機能で手軽に使える工業用内視鏡を提供しております。
この内視鏡カメラには、イメージングバンドルと呼ばれるファイバーは一切使っておらず、ファイバースコープとは異なります。イメージングセンサを使った超小型カメラを内視鏡先端部に内蔵した構造で、一般的にはビデオスコープ、ビデオ内視鏡と呼ばれる工業用内視鏡と同一構造です。医療用内視鏡・胃カメラにも同じ構造のものがあります。

●極細φ3.6mm、φ4.6mm
インスタント内視鏡は、ビデオ型内視鏡としては極細の直径3.6mmと4.6mm。極細ながらも80,000画素を実現。モニタに映し出される映像には、ファイバースコープで見たときの様なドットがはありません。

●豊富なカメラバリエーション
HNLシリーズは、広角/望遠、ピント距離が近/遠の4タイプからお選びいただけます(φ4.6mmのみ対応)。観察したい箇所の状況に合わせて内視鏡をお選びください。
●高輝度白色LED搭載
6段階に調光可能な高輝度白色LEDを搭載。艶消しブラックの塗装面も、光沢のある金属面も、被写体の表面状態に合わせて調光可能です(φ4.6mmのみ対応)。

●モニターサイズの選択
内視鏡からの映像を映し出すモニタユニットは、携帯性重視の3.5インチタイプ(M1129KT-35JS)と視認性重視の5.6インチタイプ(M1129KT-56S)からお選びいただけます。
●長尺にも対応
標準長さは1m。ご注文の際にご相談いただければ、用途に応じて100mまで対応いたします。(特殊仕様となりますので別途料金がかかります。)
●内視鏡先端部の短縮化
メーカー従来の内視鏡よりさらに50%の短縮化に成功。曲がりくねった配管内にも容易に挿入可能になりました。
●メンテナンスフリー
内視鏡とモニタは一体型ではなく着脱可能ですので、例えば1台のモニタがあれば当メーカー内視鏡はすべてのタイプを接続可能。予備の内視鏡を複数台用意しておくことで、作業現場で簡単に交換できるので、もしもの場合でも安心して作業が進められます。

■用途
●自動車
・エンジン、油圧部品、噴射ノズルなどの品質検査
・組立検査
●産業機械
・原動機、ボイラー、熱交換器、製造装置の品質検査
・保守管理
●金属加工
・クロス穴内のバリ管理
●上下水道
・給排水管の錆、詰りの診断
・ライニング前後の写真撮影
●油・空圧機器
・マニホールド内の異物確認
・ノズル内部の点検
●ダイカスト・鋳造
・残砂や巣の確認

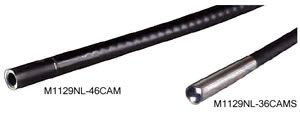

M1129NL-46CAM90NS M1129NL-46CAM90FS
M1129NL-46CAM55NS M1129NL-46CAM55FS M1129NL-36CAMS

■共通仕様
センサ 1/18"CMOSセンサ
画素数 320 × 240
照明 白色LED4灯(調光機能付き)
先端径 φ4.6mm
有効長 1m(100mまで対応可能)

■仕様
品番 照明 先端径 視野角 焦点距離 チューブ 備考
M1129NL-46CAM90NS 白色LED4灯
(調光機能付き)
φ4.6mm 90° 5~10mm 被覆:低密度PE
内部:ステンレス
-
M1129NL-46CAM90FS 10~50mm -
M1129NL-46CAM55NS 55° 5~10mm -
M1129NL-46CAM55FS 10~50mm -
M1129NL-36CAMS 白色LED2灯 φ3.6mm 38° 5mm程度 なし(PVC電線) 防滴






■オプション
側視アタッチメント ストレートアタッチメント
<側視アタッチメント>
長さ:200mm(うちツマミ部20mm、長さ500mmまで対応可能)
外径:φ3.3mm
ワンタッチで取付可能な側視アタッチメントをオプション化。カメラ先端に対して真横を観察するような用途に対応しています。
<ストレートアタッチメント>
長さ:200mm(500mmまで対応可能)
外径:φ3.3mm
ワンタッチで取付可能なストレートアタッチメントをオプション化。ボアスコープを使うような用途に対応しています。
品番 品名 長さ 外径
M1129SIDE-36CAMS 側視 200mm
(うちツマミ部20mm)
長さ500mmまで対応可能
φ3.9mm ツマミ部は20mm
M1129SIDE-46CAMS φ5.2mm
M1129STRAIGHT-46CAMS ストレート 200mm
(500mmまで対応可能)
φ3.9mm
M1129STRAIGHT-36CAMS φ5.2mm




■オプションモニター
内視鏡からの映像を映し出すモニタユニットは、携帯性重視の3.5インチハンディモニター(M1129KT-35SAS)と視認性重視の5.6インチハンディモニター(M1129KT-56SAS)からお選びいただけます。
メーカーの内視鏡とモニタは一体型ではなく着脱可能ですので、例えば1台のモニタがあれば当社製インスタント内視鏡/管内カメラはすべて接続可能。
用途に合った内視鏡カメラを現場で選択、その場で交換してすぐに使えます。
他社にはない大きな魅力のあるモニタユニットです。
モニタには画像保存機能が標準装備されており、内視鏡をお使いのその場ですぐに画像の保存・確認ができます。画像の保存形式はJPEG形式。
SDカードに保存されるので、パソコンでも管理可能。
撮った画像は様々な用途にお役立ていただけます。
電源は屋外や電気設備のない場所でも使えるよう、ACアダプタの他に電池ホルダーも装備しています。

■タイプ
M1129KT-35SAS M1129KT-56SAS


■主な機能
●鮮明なモニター
モニタサイズは鮮明な3.5インチ(名刺サイズ程度)、5.6インチ(葉書サイズ程度)TFT液晶を採用。

●LED照明の調光
モニタについている『前の画像』『次の画像』の2つのボタンで、内視鏡カメラの明るさを6段階に調光できます。


●場所を選ばない駆動電源
電源はACアダプタ、または市販の乾電池のどちらでも駆動できます。
屋外でも電気設備のない場所でも、場所を選ばずお使いいただけます。


●テレビへの接続
NTSC入力端子のあるテレビなら機種を選ばす接続でき、内視鏡カメラからの映像をテレビ画面上に映し出すことができます。大勢で大きな画面で観察する時などに便利です。


■主な特長
●ポケットに収まるハンディサイズ
作業着の胸ポケットに収まるコンパクト設計。移動のときに場所をとりません。


●SDカードに画像保存
モニタの『保存』ボタンで、内視鏡で映している映像を静止画像としてSDカードに保存できます。
画像の保存形式はJPEG形式。
静止画像の入ったSDカードをパソコンに差し込めば、パソコン上で画像を見られることはもちろん、メールに添付したりなど、様々な用途にお役立ていただけます。

●NTSC出力
モニタの画像をテレビモニタに映し出すことができます。
また、ビデオデッキに接続すれば、動画の保存も可能です。

●可変スタンド
モニタの角度が自由に変えられます。
スタンドは折りたたんで収納しておけるので、すっきりとしたフォルムです。


●ガイド機能
モニタ画面の左上にLED照明の明るさ・撮影枚数・電池残量が表示されます。

●USBビデオキャプチャーアダプタ内蔵可能(M1129KT-56SASのみ対応)
USBビデオキャプチャーアダプタを内蔵すれば、モニタを普段使用しているパソコンに直接つなげることができ、パソコンの画面上にも内視鏡カメラからの映像を映し出すことができます。
また、その映像をそのまま動画として保存することも可能です。


■接続のしかた
M1129KT-35SAS
M1129KT-56SAS

■寸法図
M1129KT-35SAS
M1129KT-56SAS


※本品は工業用です。医療用としては使用しないで下さい。

■仕様
品番 M1129KT-35SAS
表示部 3.5インチTFTカラー液晶
画面サイズ 70×52mm
画素数 320×3(RGB)×240
入力 HNL-2.9CAM HNL-4.6CAM ISG-4.6CAM TUB-4010CAM
出力 SDカード出力
NTSCビデオ出力
画像保存形式 JPEG
電源 ACアダプター(6V,2A)
単3乾電池4本(連続使用時間:2時間)
ユニットサイズ 130×82×45mm
重量 500g
付属品 ACアダプター(6V,2A)
SDカード
RCAビデオケーブル(TVとの接続用)
オプション USBビデオキャプチャーアダプタ、専用ケース


品番 M1129KT-56SAS
表示部 5.6インチTFTカラー液晶
画面サイズ 112×84mm
画素数 640×3(RGB)×480
入力 HNL-2.9CAM HNL-4.6CAM MRU-7 MRU-8 MRU-20 ISG-4.6CAM TUB-4010CAM
出力 SDカード
NTSCビデオ出力
画像保存形式 JPEG
電源 ACアダプター(6V,2A)
単2乾電池4本(連続使用時間:3時間)
ユニットサイズ 138×134×52mm
重量 800g
付属品 ACアダプター(6V,2A)、SDカード
RCAビデオケーブル(TVとの接続用)
オプション USBビデオキャプチャーアダプタ
専用ケース



品番 品名
M1129USB-CHAPTER USBビデオキャプチャーアダプター
M1129EX-CASE 専用ケース

運賃、および消費税は、記載価格には、含まれていません。
