レーザ加工用放射温度計/品番 M1241-IR20230HFF 【詳細表示】
商品番号 M1241-IR20230HFF 価 格
レーザ加工用放射温度計M1241-IR20230HFF レーザー溶接、レーザー半田付け装置用の放射温度計です。
特殊ブロッキングフィルター内蔵。
すべての可視光線/最高1800nmまでの不可視光線/10.6μmをカットします。


レーザ加工用放射温度計
品番 M1241-IR20230HFF
価格は下記をご覧下さい
■特長
●測定温度範囲 100〜1800℃
●レーザー溶接、レーザー半田付け装置用。
●φ0.5mm/150mmの小スポット測定(CF1タイプ)
●短波長2.3μmで高精度

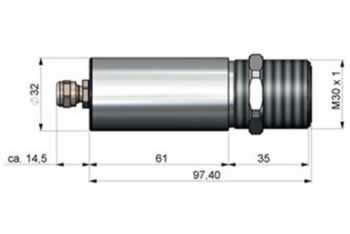

■センサヘッド外形寸法図

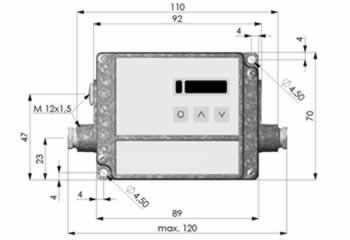

■アンプユニット外形寸法図


■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。



■共通仕様
品番 M1241-IR20230H
測定温度範囲 100〜600℃/150〜900℃/200〜1200℃/350〜1800℃
測定精度 ±(読取値の0.3%+2℃)
(周囲温度23±5℃、放射率1.00、応答時間1秒/対象物温度>
センサヘッド温度+25℃)
再現性 ±(読取値の0.1%+2℃)
応答時間 1ms(90%応答)
測定視野範囲 100:1/300:1
アナログ出力 4-20mA/0〜20mA/0-5V/0-10V/熱電対J・K出力切替
信号処理 ピークホールド/バレーホールド/アベレージング
測定波長 2.3μm
放射率補正 0.100〜1.100
使用周囲温度 センサヘッド:-40〜85℃
アンプユニット0〜85℃
使用周囲湿度 10〜95%RH(結露なきこと)
保護構造 IP65(NEMA-4)
材質 センサヘッド:ステンレス
アンプユニット:亜鉛ダイキャスト
センサヘッドアンプ間ケーブル3m
電源電圧 8-36VDC/max.100mA
出力インピーダンス 電流(ループ抵抗500Ω以下)
電圧(負荷インピーダンス100KΩ以上)
熱電対(20Ω)
外形寸法 センサヘッド:φ32×97.4mm(M30×1mm)
アンプユニット:89 mm×70 mm×30 mm
質量 センサヘッド:約150g
アンプユニット:約420g
センサヘッドとアンプ間のケーブルは3mです。
センサヘッド取付ナットは付属です。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%。
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。


■価格表
品番 仕様 価格
M1241-IR20230H1CF1 150〜900℃/φ0.5mm@150mm \219,600-
M1241-IR20230H1FF 150〜900℃/φ12mm@3600mm \219,600-
M1241-IR20230H2CF1 200〜1200℃/φ0.5mm@150mm \219,600-
M1241-IR20230H2FF 200〜1200℃/φ12mm@3600mm \219,600-
M1241-IR20230H3CF1 350〜1800℃/φ0.5mm@150mm \219,600-
M1241-IR20230H3FF 350〜1800℃/φ12mm@3600mm \219,600-
M1241-IR20230HCF1 100〜600℃/φ0.7mm@70mm \219,600-
M1241-IR20230HFF 100〜600℃/φ36mm@3600mm \219,600-
M1241-IR20230HCC 校正成績書 \27,900-
M1241-MH300296 リレーインターフェース \11,700-


運賃、および消費税は、記載価格には、含まれていません。
