燃焼ガス測定用放射温度計/品番 M1241-IR20420SF-C3 【詳細表示】
商品番号 M1241-IR20420SF-C3 価 格
燃焼ガス測定用放射温度計M1241-IR20420SF-C3 燃焼ガス測定用の放射温度計です。
4.24μm(CO2測定用)
4.64μm(CO測定用)


燃焼ガス測定用放射温度計
品番 M1241-IR20420SF-C3
価格は下記をご覧下さい
■特長
●ワイドな測定温度範囲 200〜1400℃
●ロングフォーカス45:1(φ27mm/1.2mにて)
●2点レーザポインタ付で正確照準
●エアパージ/冷却ジャケットオプション
●冷却不要で周囲温度-20〜85℃で使用可能
●ステンレス製センサヘッド IP65をクリア

■測定視野範囲図
*小スポットタイプは別途お問い合わせください

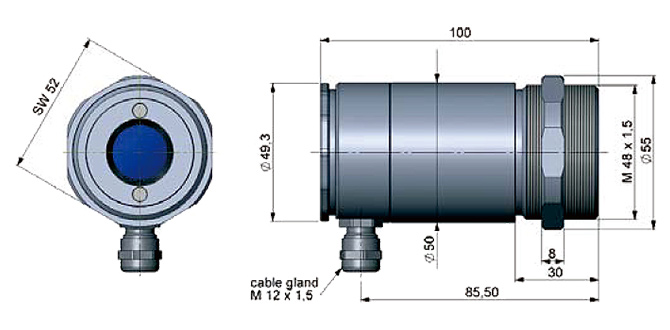

■センサヘッド外形寸法図


■アンプユニット外形寸法図

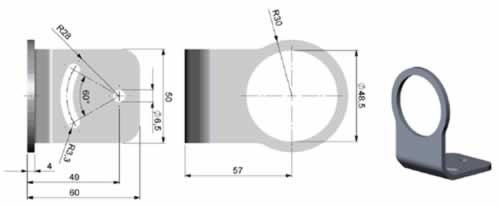

■取付金具外形寸法(付属品)

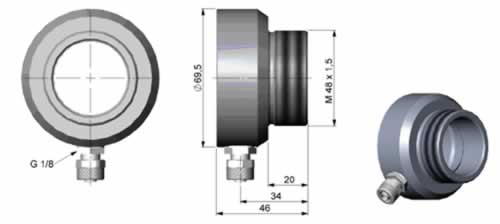

■エアパージカラー外形寸法図(オプション)

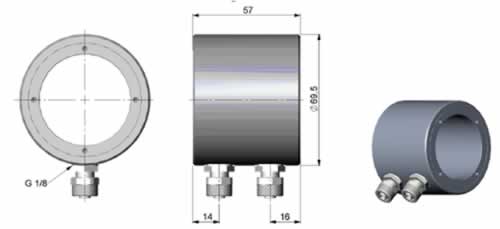

■冷却ジャケット外形寸法図(オプション)


■内部配線図
センサヘッドのケーブルはあらかじめ配線されています。
電源と出力端子にケーブルを接続してご使用ください。



■共通仕様
測定温度範囲 200〜1400℃
測定精度 ±1%(周囲温度23±5℃にて、放射率1/応答時間1sにて/測定対象物温度>300℃)
再現性 ±0.5%または±0.5℃(測定対象物温度>300℃)
応答時間 10ms
測定視野範囲 45:1
アナログ出力 4-20mA/0〜20mA/0-5V/0-10V/熱電対J・K出力切替
信号処理 ピークホールド/バレーホールド/アベレージング
測定波長 4.24μm(CO2用)4.64μm(CO用)
放射率補正 0.100〜1.100
使用周囲温度 センサヘッド:-40〜85℃
アンプユニット0〜85℃
使用周囲湿度 10〜95%RH(結露なきこと)
保護構造 IP65(NEMA-4)
材質 センサヘッド:ステンレス
アンプユニット:亜鉛ダイキャスト
電源電圧 8-36VDC/max.160mA
出力インピーダンス 電流(ループ抵抗500Ω以下)
電圧(負荷インピーダンス100KΩ以上)
熱電対(20Ω)
外形寸法 センサヘッド:φ49.3×100mm(M48×1.5mm)
アンプユニット:89 mm×70 mm×30 mm
質量 センサヘッド:約600g
アンプユニット:約420g
センサヘッド取付ナットは付属です。
出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
熱電対出力使用時の精度は±2.5℃または±1%
ご使用の際には、ガス温度、ガス濃度にご注意ください。
製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。


■価格表
品番 仕様 価格
M1241-IR20420SF-C3 φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル3m \211,500-
M1241-IR20420SF-C8 φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル8m \230,400-
M1241-IR20420SF-C15 φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル15m \252,000-
M1241-IR20460SF-C3 φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル3m \211,500-
M1241-IR20460SF-C8 φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル8m \230,400-
M1241-IR20460SF-C15 φ27mm/1.2m センサヘッドアンプ間耐熱ケーブル15m \252,000-
M1241-MH300075 冷却ジャケット \52,200-
M1241-MH300077 エアパージ \22,500-
M1241-MH300296 リレーインターフェース \11,700-
M1241-IR20390CC 校正成績書 \27,900-




運賃、および消費税は、記載価格には、含まれていません。
