ガラス測定用非接触温度計/品番 M1241-IR20LS-500L-CF1シリーズ 【詳細表示】
商品番号 M1241-IR20LS-500L-CF1シリーズ 価 格
●ガラス測定専用の非接触温度計。
●測定温度範囲100〜1650℃(出力スケーリング可能)。
●レーザマーカ搭載タイプ。
●EMC指令 EN61326(計測・制御機器) 適合品。


ガラス測定用非接触温度計
品番 M1241-IR20LS-500L-CF1シリーズ
価格は下記をご覧下さい
■特長
●測定波長5μmのガラス測定専用非接触温度計
●クラス最速10ms
●2点レーザマーカで正確照準
●φ1mmの小スポット測定
●冷却不要で周囲温度85℃で使用可能
●自動車用ガラス、ガラス容器、太陽電池など各種ガラスの製造工程での温度測定に!

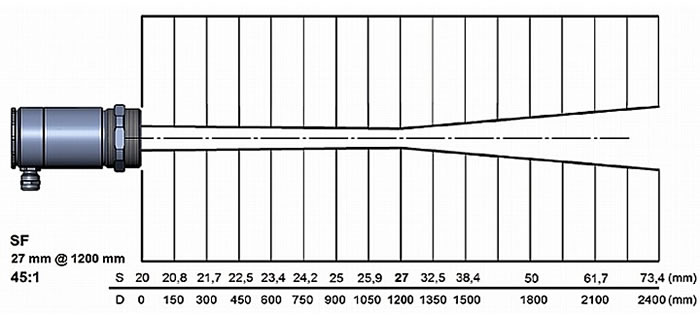

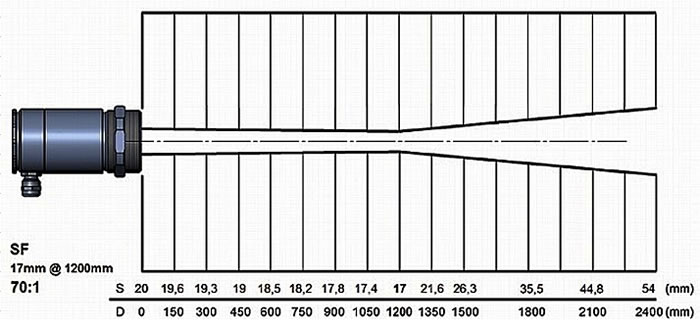

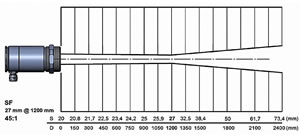

■測定視野範囲図
M1241-IR20LS-500HFシリーズ
M1241-IR20LS-500H1Fシリーズ
M1241-IR20LS-500Lシリーズ
M1241-IR20LS-500Lシリーズ

■付属品
●センサ、アンプユニット、取付金具

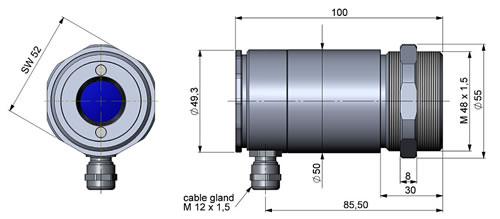

センサヘッド

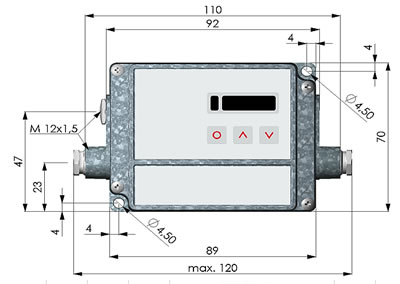

アンプユニット 取付金具

■共通仕様
測定温度範囲 +100〜+1650℃
測定波長 5.0μm
測定精度 読取値の±1%もしくは±1.5℃
再現性 読取値の±0.5%もしくは±0.5℃
表示分解能 0.1K
応答時間 10ms (M1241-IR20LS-500HFシリーズ、M1241-IR20LS-500H1Fシリーズ)
80ms (M1241-IR20LS-500Hシリーズ)
120ms (M1241-IR20LS-500Lシリーズ)
測定視野範囲 45:1 (M1241-IR20LS-500HFシリーズ、M1241-IR20LS-500H1Fシリーズ、
M1241-IR20LS-500Lシリーズ)
70:1 (M1241-IR20LS-500Lシリーズ)
アナログ出力 4-20mA/0〜20mA/0-5V/0-10V/K・J熱電対出力切替
アラーム出力 24V/50mA(オープンコレクタ)
リレー出力 DC60V/AC42V、0.4Ax2
デジタル出力 USB、RS232、RS485、Can-Bus、Profibus DP、Ethernet
信号処理 ピークホールド/バレイホールド/アベレージング/出力スケーリング機能
放射率補正 0.100〜1.100(0.001/1ステップ)
透過率補正 0.100〜1.100(0.001/1ステップ)
使用周囲温度 センサヘッド -20〜85
アンプユニット 0〜85℃ (レーザマーカ点灯時は〜50℃)
使用周囲湿度 10〜95℃(結露・氷結なきこと)
保護構造 IP65(NEMA-4)
耐振動 IEC68-2-6:XYZ各軸 11-200Hz 3G
耐衝撃 IEC68-2-25:XYZ各軸 11ms 50G
ケーブル長 3m(標準)、8m、15m
材質 センサヘッド ステンレス
アンプユニット 亜鉛ダイキャスト
電源電圧 8-36VDC/max.160mA(モジュール使用時250mA)
レーザマーカ クラス2、630-650nm、1mW未満、IEC825(1994)(ON/OFF切替)
出力インピーダンス 電流(ループ抵抗500Ω以下)電圧(負荷インピーダンス100KΩ以上)熱電対(20Ω)
EMC指令(計測・制御機器) EN61326-1:2006 EN61326-2-3:2006
低電圧指令(計測・制御機器) EN61010-1:2001
外形寸法 センサヘッド φ49.3×100mm(M48×1.5mm)
アンプユニット 89 mm x 70 mm x 30 mm
質量 センサヘッド 約600g
アンプユニット 約420g
※熱電対出力使用時は±2.5℃もしくは±1%、周囲温度23±5℃にて
※放射率1/応答速度1sにて
※センサヘッド取付ナットと取付金具は付属です。
※出力ケーブルは3-5mmのシールドケーブル等を別途ご用意ください。
※製品改良のため、仕様の一部を予告なく変更する場合があります。ご了承ください。



■仕様
品番 測定温度範囲 測定視野範囲 応答速度 価格
M1241-IR20LS-500L-CF1 100〜1200℃ φ1.6mm/70mm 120ms ¥174,000-
M1241-IR20LS-500L-CF2 φ3.4mm/150mm ¥174,000-
M1241-IR20LS-500L-CF3 φ4.5mm/200mm ¥174,000-
M1241-IR20LS-500L-CF4 φ10mm/450mm ¥174,000-
M1241-IR20LS-500L-SF φ27mm/1200mm ¥174,000-
M1241-IR20LS-500H-CF1 250〜1600℃ φ1mm/70mm 80ms ¥174,000-
M1241-IR20LS-500H-CF2 φ2.2mm/150mm ¥174,000-
M1241-IR20LS-500H-CF3 φ2.9mm/200mm ¥174,000-
M1241-IR20LS-500H-CF4 φ6.5mm/450mm ¥174,000-
M1241-IR20LS-500H-SF φ17mm/1200mm ¥174,000-
M1241-IR20LS-500HF-CF1 200〜1450℃ φ1.6mm/70mm 10ms ¥174,000-
M1241-IR20LS-500HF-CF2 φ3.4mm/150mm ¥174,000-
M1241-IR20LS-500HF-CF3 φ4.5mm/200mm ¥174,000-
M1241-IR20LS-500HF-CF4 φ10mm/450mm ¥174,000-
M1241-IR20LS-500HF-SF φ27mm/1200mm ¥174,000-
M1241-IR20LS-500H1F-CF1 400〜1650℃ φ1.6mm/70mm ¥174,000-
M1241-IR20LS-500H1F-CF2 φ3.4mm/150mm ¥174,000-
M1241-IR20LS-500H1F-CF3 φ4.5mm/200mm ¥174,000-
M1241-IR20LS-500H1F-CF4 φ10mm/450mm ¥174,000-
M1241-IR20LS-500H1F-SF φ27mm/1200mm ¥174,000-





■オプション
センサヘッドケーブル標準タイプ → センサヘッドケーブルコネクタストレートタイプ

エアパージカラー 冷却ジャケット
可変ブラケット パイプアダプタ
サイティングチューブ
DINレール取付アダプタ
アンプ遮断カバー USBインターフェース

■仕様
品番 品名 価格
M1241-AC-HAPA パイプアダプタ ¥8,000-
M1241-AC-HAST300 サイティングチューブ ¥16,000-
M1241-ACCT-COV アンプ遮蔽カバー ¥5,000-
M1241-ACCT-RAIL DINレールアダプタ ¥5,000-
M1241-ACCT-RI リレーインターフェース ¥10,000-
M1241-ACCT-USBK USBインターフェース+ソフトウェア ¥17,000-
M1241-ACCTL-AB 角度調整機能付ブラケット ¥18,000-
M1241-ACCTL-AP エアパージカラー ¥20,000-
M1241-ACCTL-W 冷却ジャケット ¥47,000-
M1241-IR20LS-500-C センサヘッドコネクタストレートタイプに変更 ¥15,000-
M1241-IR20LS-C8 8m標準ケーブル ¥11,000-
M1241-IR20LS-C15 15m標準ケーブル ¥20,000-
M1241-IR20LS-C3H 3m耐熱ケーブル(耐熱180℃) ¥10,000-
M1241-IR20LS-C8H 8m耐熱ケーブル(耐熱180℃) ¥27,000-
M1241-IR20LS-C15H 15m耐熱ケーブル(耐熱180℃) ¥47,000-
M1241-ACCTL-HTCERT 校正成績書 ¥25,000-





運賃、および消費税は、記載価格には、含まれていません。
